Productdetails:
|
| Naam:: | Staalrol die lijn scheuren | Pijpmateriaal:: | roestvrij/koolstofstaal |
|---|---|---|---|
| Pijptoepassing:: | Meubilair, Leuning, Bouwpijpen | Merknaam:: | CMC |
| Het scheuren van eenheidsdikte:: | 2.5~4.5mm, C245 | De diameter van de snuifjerol:: | 190mm |
| Hoog licht: | 37kw rol die lijn scheurt,4mm rol die lijn scheurt |
||

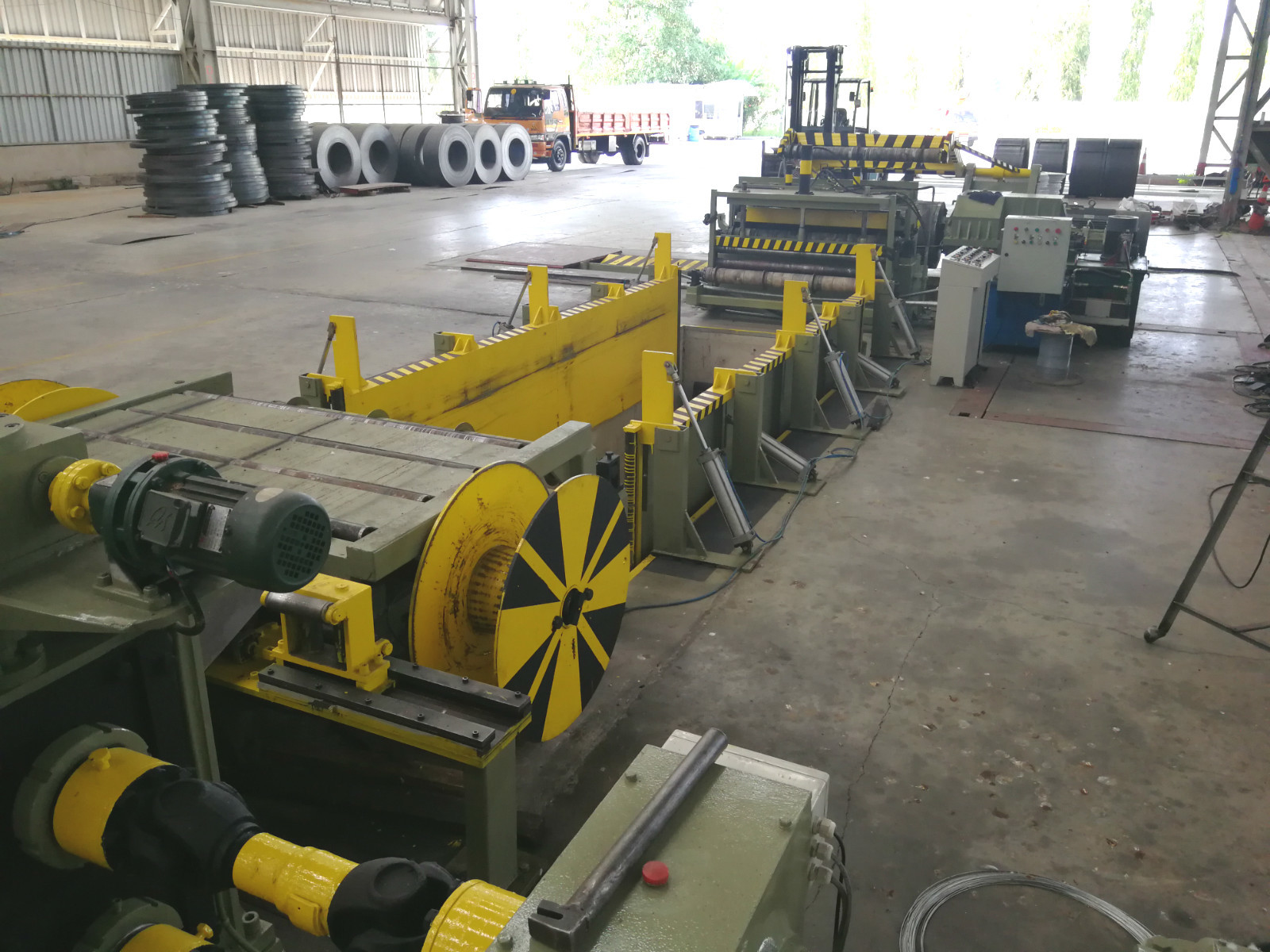

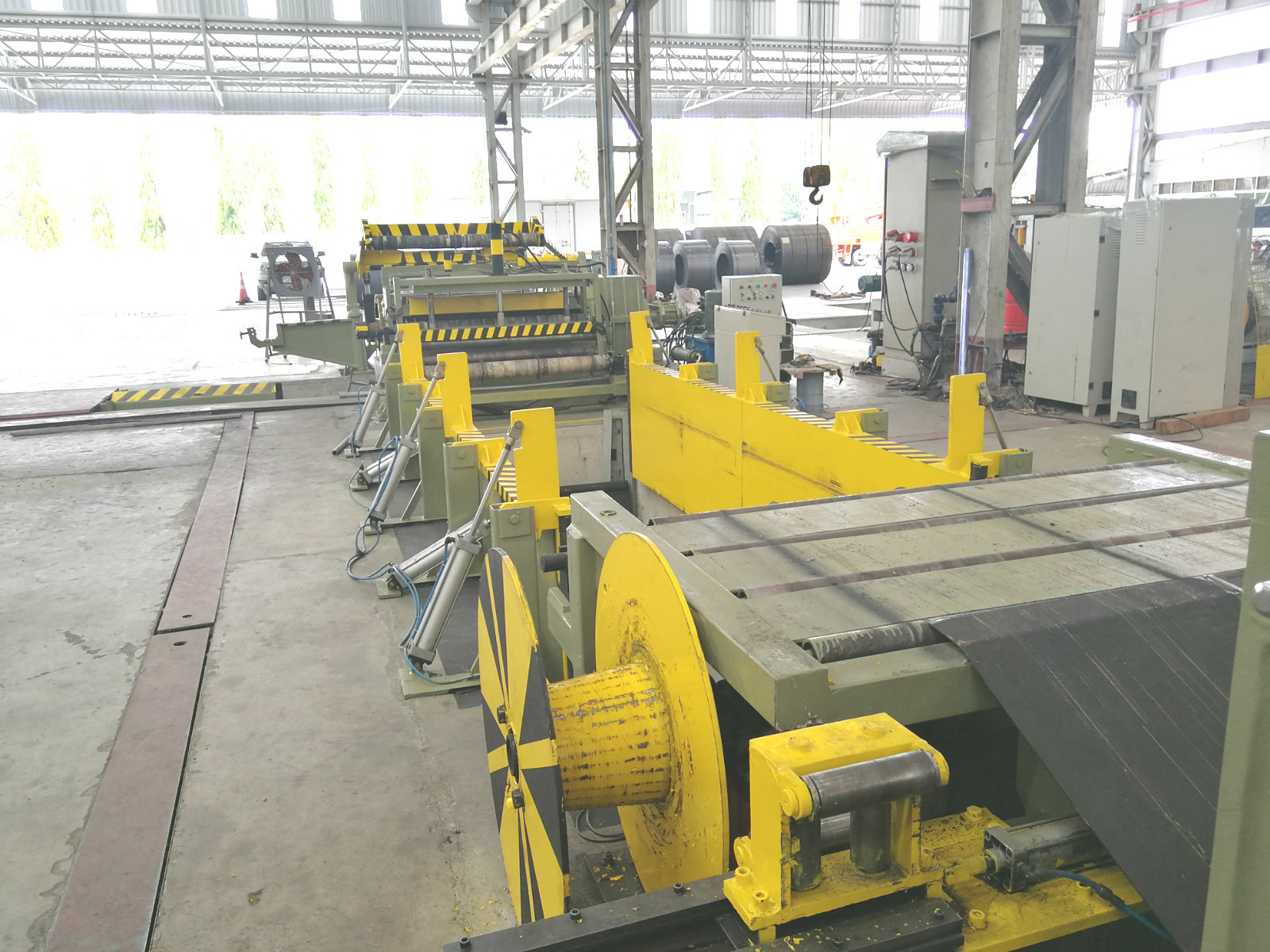

4x1600 staalrol die het staalrol scheuren die van de lijn Hoge precisie lijn scheuren
Wij gebruiken staaldraad en houten kader om de pijp te bevestigen makend machine; Bovendien gebruikte schokbestendige film om de belangrijkste motoren te beschermen. Wij gebruiken de container om goederen aan onze klant te leveren. In het algemeen, beginnen wij bij FOSHAN-haven, maar wij kunnen ook bij andere haven volgens de behoefte van de klant beginnen.
Na de Dienst--Verleen de dienst 24 hours*7-dagen per week 1.Test de machine van de buismolen alvorens de verzendings2.provide technische begeleiding met elkaar in verband brengt om de buis te gebruiken makend machine 3.Provide de vervangstukken bij kostprijs na garantieperiode 4.Collect voor de machine van de buismolen het werk 5.Provide technische bijstand op lange termijn 6.Offer de professionele ingenieur terugkoppelen om u te helpen de output verbeteren, het afval verminderen en de kosten verminderen.
Technische Parameter:
Grondstoffen max. dikte 4mm, Min. dikte 2.5mm warmgewalst vloeistaal.
Breedte van materiaal: 8001550mm
Gewicht van staalrol: Maximum 25 ton
Binnendiameter van staalrol: 508mm760mm
Buitendiameter van staalrol: Max.1600mm
De diameter van de snuifjerol: 190mm
Het knijpen de macht van de rolmotor: 2.2kw, versnellingsbakmodel: BWD13, tarief: 187
Het knijpen rol het werk snelheid: 3m/min
Ruwe nivellerende rolhoeveelheid: 3, omhoog één, bodem twee.
Ruwe nivellerende roldiameter: 125mm
Voor het scheuren beëindig producten, die breedtetolerantie scheuren: ±0.20mm
Voor het scheuren beëindig producten, Max.weight van rol: 15ton
Voor het scheuren beëindig producten, de binnendiameter van de staalrol: 760mm
Het scheuren van eenheidsdikte: 2.5~4.5mm, C245
Het van een lus voorzien kuilspecificaties: 5500×2200mm×2500mm Length×width×depth
Het scheuren van schachtdiameter: 220mm
Het scheuren van schachtmateriaal: 40Cr
Het scheuren van de macht van de eenheids hoofdmotor: 37KW (960RPM), TOESTEL BOX650
De details van blad, verbindingsstuk, rubberring, zien gehechtheidslijst.
Het scheuren van bladmateriaal: H13K, Hardheid HRC55-58
Het schroot windt de macht van de mechanisme hoofdmotor opnieuw op: YLJ6.3KG/M
Opnieuw opwindend snelheid, dikte 4.5mm, max. 20m/min.-dikte 2.5mm, max. regelbare de frequentiesnelheid van 25m/min AC
Het opnieuw opwinden van de macht van de eenheids hoofdmotor: 90kw (960rpm), versnellingsbak: 850
De details van afmeting, zien tekening in bijlage
Detail van al apparaat:
1. De hydraulische rollading dolly
Deze dolly kan staalrol dragen en het maken zich op en neer bewegen. Het vierwielige gidsspoor die, wordt op en neer gebeëindigd door hydraulische cilinder lopen, wordt het runnen van de dolly gebeëindigd door motor en versnellingsbakreductiemiddel.
2. Hydraulische decoiler
Dubbel-hoofdparaplutype, die omvatten: linker en juiste eenheid,
Open en sluit: Hydraulisch
Het bestaat uit gids gestileerde basis, steun, remmechanisme, decoiling schacht en paraplutype dubbel-hoofd.
Decoiler kan zich van links naar rechts bewegen en gelijktijdig centraliseren.
3.Light typ Hydraulische pers-gids, schophoofd, opener, die mechanisme knijpen:
Het stelde uit kader-gestileerde basis, hydraulisch pers-gids wapen, hydraulisch schop-hoofdmechanisme, hydraulisch openermechanisme, hydraulisch knijpend mechanisme enz. samen
3.1 hydraulisch pers-gids mechanisme: Het bestaat uit hydraulisch die pressing-gidswapen, het wiel van het pressing-gidsstaal, de transmissiemechanisme van de tand wheel& ketting, met 5.5Kw cirkelvormige vuurradsnelheid wordt uitgerust die motor enz. verminderen.
3.2 hydraulisch schop-hoofdmechanisme: Het bestaat uit schop-hoofdshell, hydraulisch schop-hoofd, schop-hoofd hydraulisch lifting&saldomechanisme enz.
3.3 hydraulisch openermechanisme: Het bestaat uit gidspijler en de gidskoker, hydraulische opener drukt & opheffend mechanisme enz. neer
3.4 hydraulisch knijpend mechanisme: Het bestaat uit steun, glijdend blokbasis, 2 knijpende broodjes, drukt hoger broodjes hydraulische lifting& mechanisme, machtsdelen, versnellingsbak neer. enz.
de worktable lengte van 4.Tansition: 3m

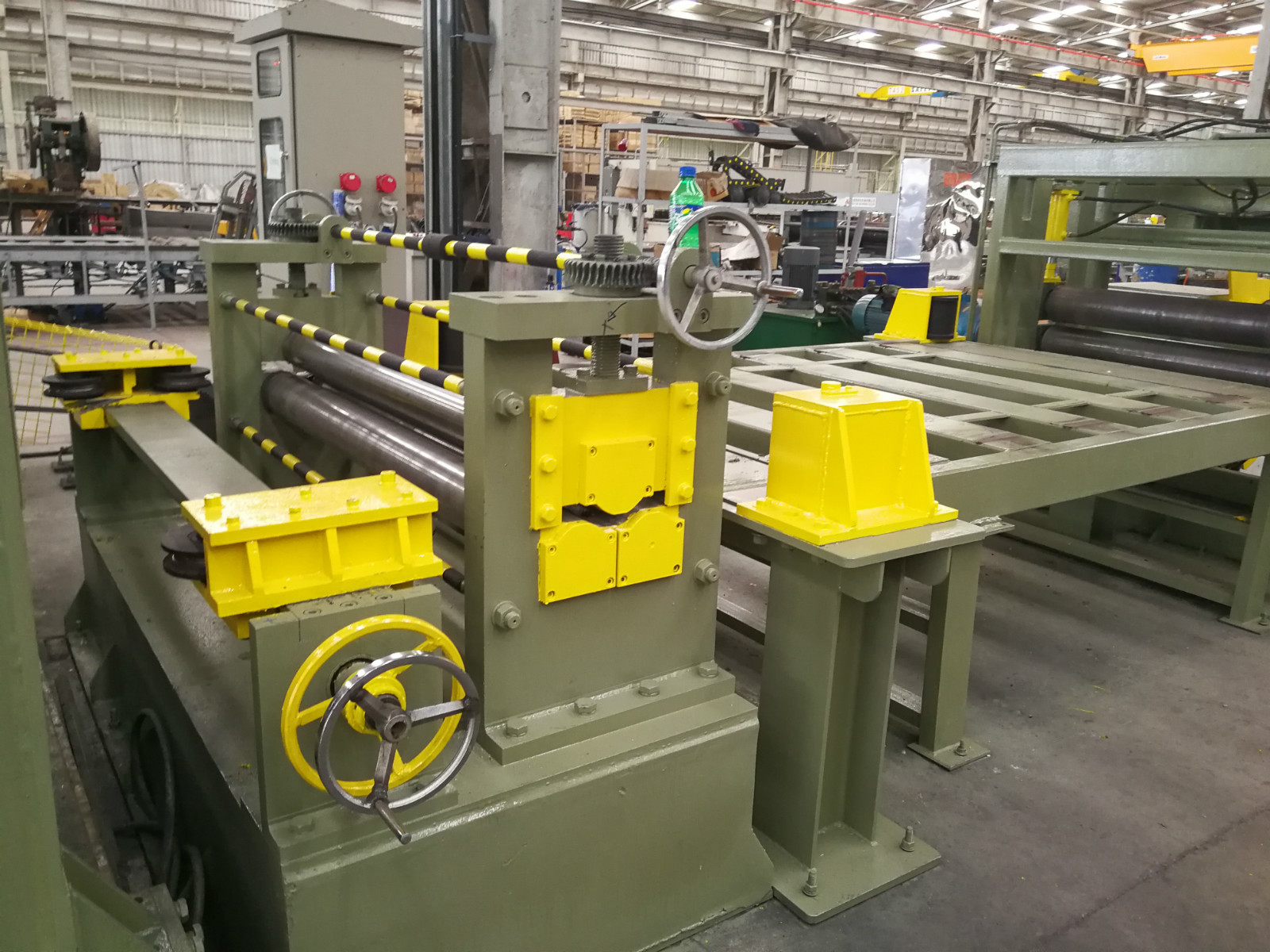

5. Ruwe nivellerende eenheid
De ruwe nivellerende eenheid heeft drie rollen voor het nivelleren van functie. Het is inactieve wijze.
6. Het leiden apparaat alvorens te scheuren
Het leiden het apparaat bestaat uit werkende steun, gidsspoor, schroefdoorn adjusting& het centraliseren mechanisme, het actieve stadium van de gidsbasis, verticaal rolmechanisme.
Al apparaat vóór de scheurende eenheid.
7.Slitting eenheid:
Het bestaat uit centrale verwerkingseenheidsdeel en machtsdeel.
Machtsdeel: Het bestaat uit machtsbasis, afremmer, AC snelheid-regelbare motor, het geval van de toesteldistributie, koppeling, koppeling, verbindingsstukken, universele dwarstransmissie enz.
Centrale verwerkingseenheidsdeel: Het bestaat uit basisstadium, be*vestigen-stijlsteun, groot glijdend blok van bladschacht, bladschacht twee stukken, actieve steun, glijdend blok van hulpmiddelschacht, actief steun hydraulisch ingang &exit blad-veranderend het aanpassen mechanisme, het hogere hulpmiddelschacht elektrische opheffen & drukt regelbare mechani, enz. neer
8. Het schroot windt mechanisme opnieuw op:
Het bestaat uit steun, die schacht opnieuw opwinden, die basis, kegel 2 schijven opnieuw opwinden, chain& het mechanisme van de kettingwieltransmissie, reductiemiddel, koppeling, motor enz. dragen die
9. Het van een lus voorzien worktable &transition:
Het bestaat uit steun, dragende basis, rollerway, ondersteunende plaat,
Van een lus voorziende kuil Length×width×depth: als technische parameter
overgang worktable, met hydraulische cilinder voor het stijgen.
Het omvat links en net twee delen.

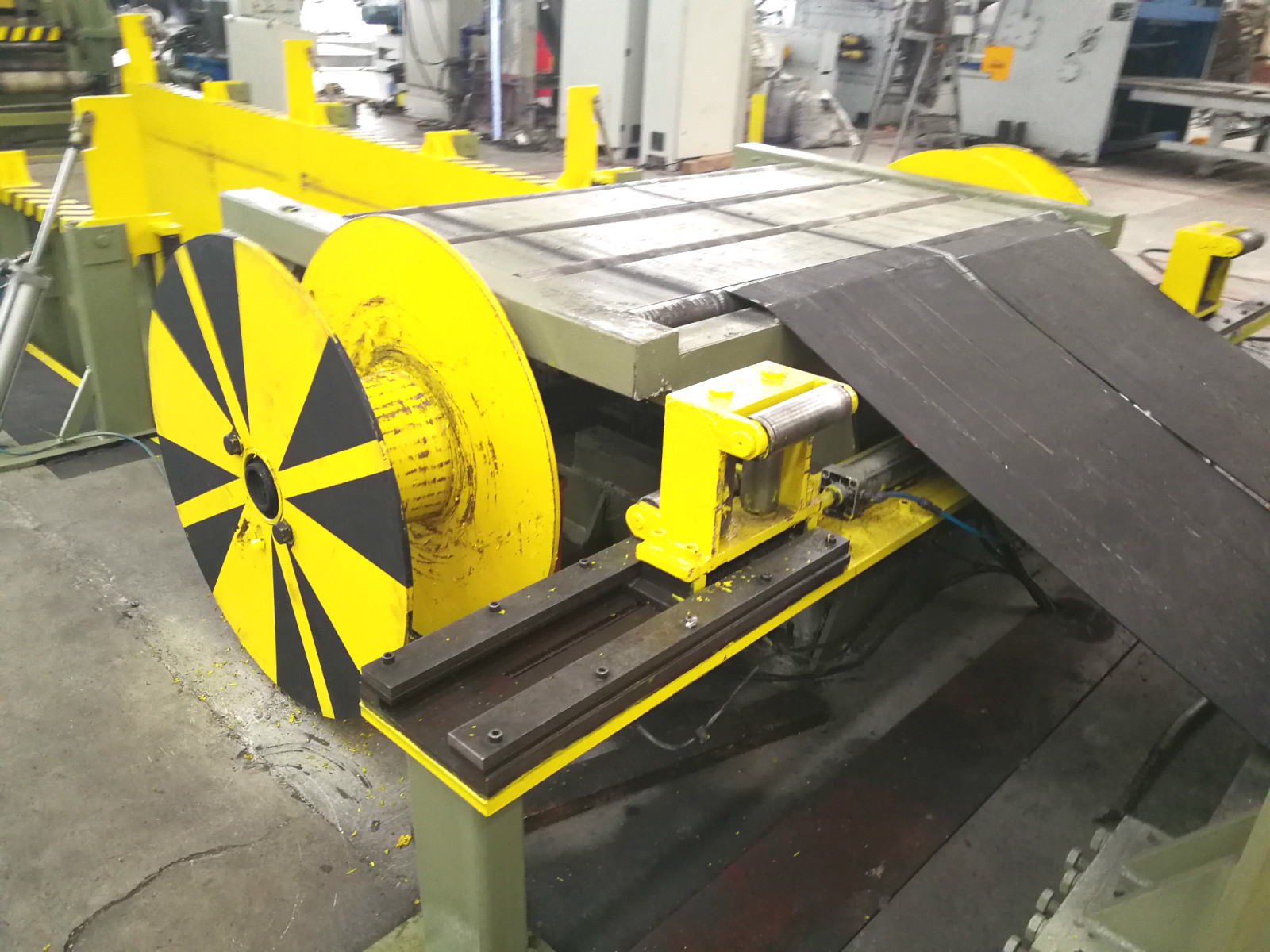

10. Pre-separation, spanningsmechanisme, het hydraulische mechanisme van de persscheiding, plaat-steunen mechanisme:
Het bestaat uit basis, dragende basis, pre-seperationlager, bevochtigingssteun, bevochtigingsplaat, drukt hydraulische lifting& van de bevochtigingsplaat mechanisme neer, spanning die steun, 2 broodjes van de spanningsreflector, pers-seperationsteun, pers-seperationschacht, hydraulische pers-seperation terugkeren, & drukt de mechanisme opheffen, hydraulisch plaat-steunen mechanisme, hydraulisch plaat-steunen die lifting& saldomechanisme neer, met scheidingsbladen, nylon verbindingsstukstruiken enz. wordt uitgerust.
11. Terugdeinzende eenheid:
Het bestaat uit basis, die verminderend toestelgeval, terugdeinzende schacht, boogplaat, uitbreiding-houdt schijf, het diagonale mechanisme van het glijdend blok expansion& intrekken, hydraulische mond van tang knippend mechanisme, de cilindermechanisme van de uitbreidings &rotatary olie, remmechanisme, koppeling, hydraulisch actief ondersteunend wapen, ondersteunende die basis terugdeinzen, met AC snelheid-regelbare motor enz. wordt uitgerust.
12. Het hydraulische leegmaken dolly:
Deze dolly kan scheiden-rol, hydraulische beweging dragen en de lift, wordt het runnen van de dolly verdreven door het spoorbeweging van de motor vierwielige gids de lijn en de uitgang.
13. Elektrosysteem:
Centrale controlelijst.
Het bestaat uit kabinet, hoofd elektrocontrole werkend kabinet, hulp werkend kabinet en andere electrics. Scheurende en terugdeinzende motor.
De bescherming van de materiaal vastgestelde veiligheid, noodsituatiestop& de macht-besnoeiing knoop, de machine-halt vertoningslamp enz.
14 hydraulisch systeem:
Hydraulische macht 25L/min
Het omvatten: hydraulische post, kleppen, olietank, gezamenlijke, zachte pijp, harde pijp etc.
Het scheuren van blad, verbindingsstuk, ruimteplaat, verbindingsstukvat, rubberringslijst (niet met machine, vereis extra kosten)
Toepassing:
Deze lijn is voor staalrol, plaat scheuren en rolstaal die proces scheuren ontrollen zich
