Productdetails:
|
Certificering: | CE/ISO9001 | Voltage: | 380v, 50Hz |
---|---|---|---|
Grondstof: | PPGI | Garantie: | 1 jaar, 12 Maanden |
Kleur: | Aangepast | Rolmateriaal: | 45#Steel Geplateerd Chrome |
Hoog licht: | PPGI-Barrièrebroodje die Machine vormen,350H het Broodjesmachine van de wegbarrière |
Van de de straalweg van ISO9001 350H de Barrièrebroodje die Machine vormen
I.Product beschrijving
1 | Modelleer Nr. | Van het het Dekstaal van de hoge snelheidsvloer de Machine van de het Broodjesvorm |
2 | Dikte | 0.30.8mm |
3 | Coli materiaal | GI |
4 | De lagercapaciteit van handdecoiler | 6,5 ton |
5 | schachtmateriaal | 45#steel |
6 | Uit diameter | Aangepast |
7 | aantallen van het vormen van stappen | Aangepast |
8 | transmissie | kettingstransmissie |
9 | Het vormen van snelheid | 8-12m/min |
10 | hoofdmotormacht | 3kw |
11 | voltage | 380V50HZ in drie stadia of zonodig |
12 | afmeting | 7*1.3*1.3 |
13 | het snijden | hydraulisch knipsel |
14 | bladmateriaal | Cr12 staal met gedoofde behandelde 60-62°c |
15 | controlesysteem | PLC (Delta) |
16 | lengtetolerantie | ±1mm |
17 | vervangstukken |
gemakkelijke 1 demaged delen: conk 2pcs, zekering-verbinding 4pcs rubbermat 2: PCs 1 3 boutmoersleutel: PCs 1 |
18 |
De gehele lijn met inbegrip van: Handdecoiler, broodje die machine, hydraulische post vormen, hydraulische snijder, PLC controlesysteem, eindlijst. |
II.Basic machineparameters
Materiaal: Q345B gegalvaniseerd blad
Dikte: 2.5~3.0mm
Breedte: 450476mm
Gewicht: 65KG
Specificaties van producten
Product: door - producttekening
Productbreedte: 310mm ± 5mm
Producthoogte: 81mm ± 5mm
Productspecificaties
Het vormen van methode: Wals zich het vormen koud
Productiesnelheid: ≤10m/min
Het voeden richting: linkervoer
Hoofdvoltage: 380V, 50Hz
Eenheids totale macht: ongeveer 20.7KW
Drijfaslager: 6026
Turbolift: SWL10-3/23-FU3
Hoofdaandrijvingsmotor: Yvp180m-4-15
Reductiemiddel: ZQ500-48.57
Wallboard materiaal: A3
Schachtmateriaal: 40
Vormmateriaal: Gcr15
III, Overzicht van materiaalstructuur
Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.
IV, de controlelijst van de Materiaalconfiguratie
Nr |
Deelnaam |
Hoeveelheid |
1 |
Het vormen van vorm |
Één reeks vormen aan elke kant |
2 |
15KW-aandrijvingsmotor |
1Set |
3 |
Het vormen van vormschacht |
3Sets |
4 |
Turbolift |
3Sets |
5 |
Het opheffen van aandrijvingsmotor |
1Set |
6 |
ZQ500 reductiemiddel |
1Set |
7 |
Elektroconsole |
1Set |
8 |
De bout van het materiaalanker |
1Set |

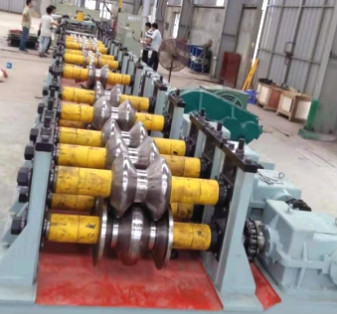

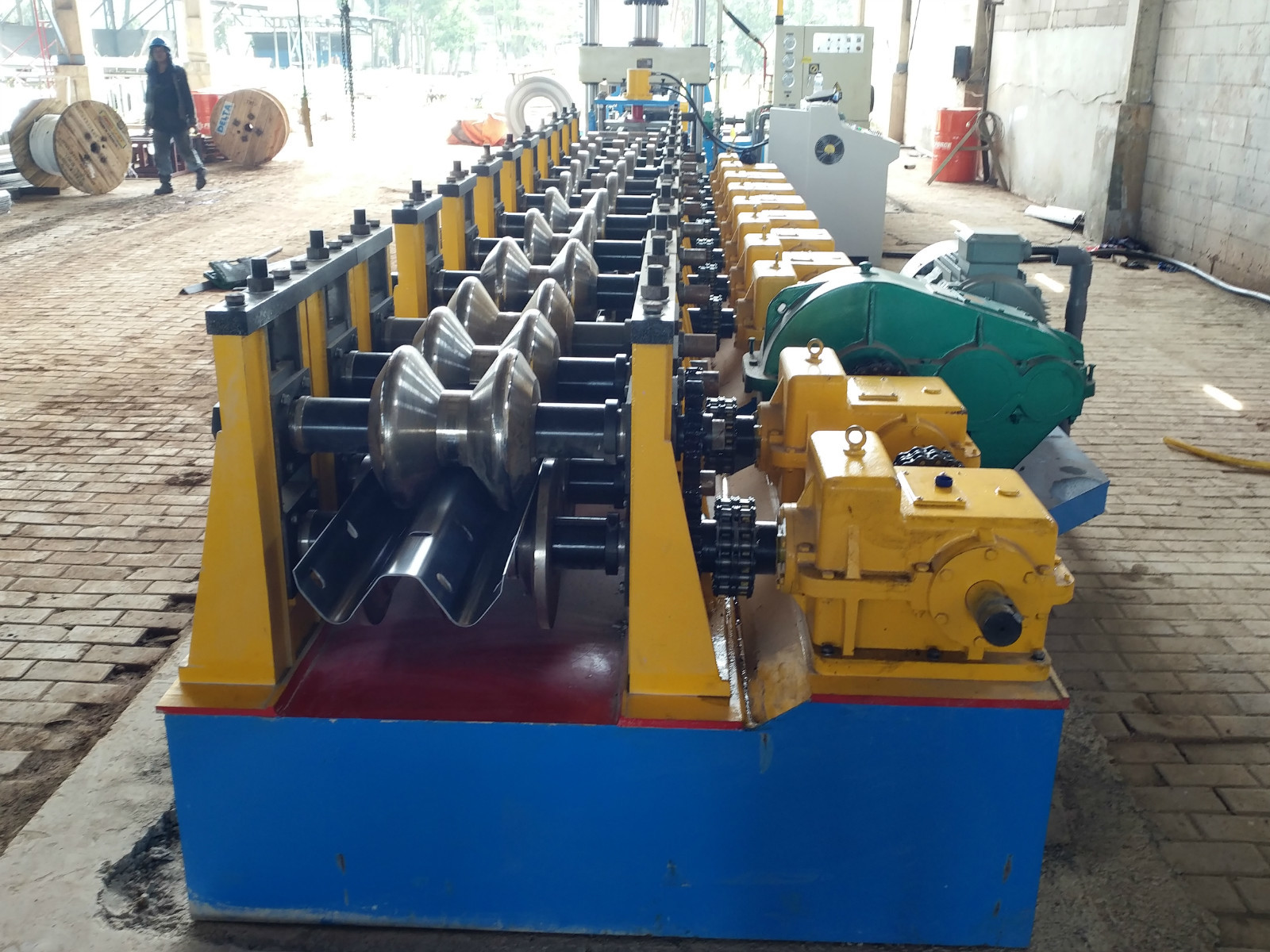

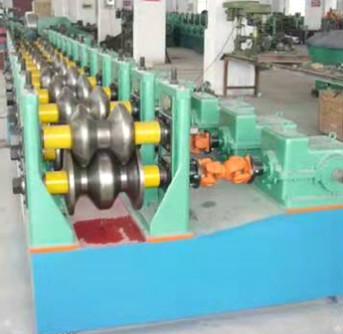

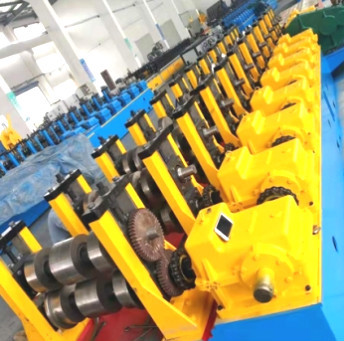

V.Equipment structuurdiagram:
