Productdetails:
|
naam: | Pool maakt Machine recht | TOEPASSING: | Voor Hoge Mast Pool |
---|---|---|---|
eigenschap: | automatisch | Conition: | Nieuw |
Diamater: | 800mm | Dikte: | 12mm |
Hoog licht: | het ponsenmachine van het bladmetaal,cnc de machine van het plaatponsen |

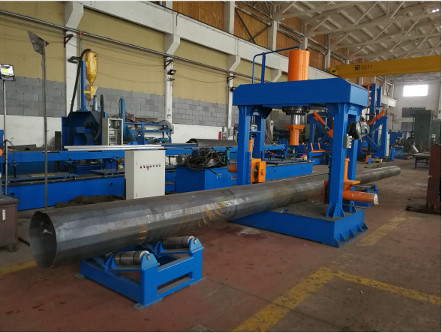

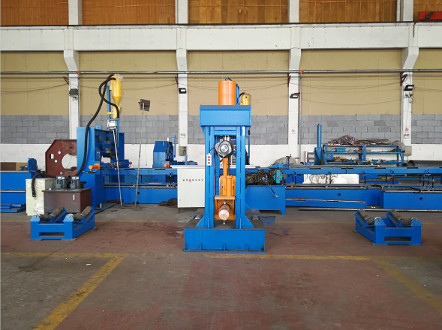

De hoge Machine van Mastassembly&straightening, model: Hjz-800
(voor Hoge mast, Monopole, 5G-pool)
Toepassingswaaier:
1. Hoofdzakelijk geschikt voor slimme polen, 5G-polen, machtspolen, highmast pool en Monopole met vrij grote diameter en dikkere dikte
2. Functie 1: Maak de pool na longitudinaal lassen recht.
3. Functie 2: Na het buigen, worden de twee stukken aangesloten bij door de hogere en zijcilinders, en dan wordt het vleklassen manueel uitgevoerd, dat voor het volgende lassenprocédé geschikt is.
4. Functie 3: Het is een volledige cirkel voor de gelaste pool, die voor het assembleren van de flens geschikt is.
主要技术参数 HOOFD TECHNISCHE EIGENSCHAPPEN
号 nr. | 项目 Punt | 单位 Eenheid | 规格 Waarde |
1 | 型号 Model | Hjz-800 | |
2 |
适合高杆灯杆, 电力杆的最大直径 Maximum, diameter van de pool |
mm | 800 |
3 |
适合高杆灯杆, 电力杆的最大厚度 Maximum, dikte van de pool |
mm | 12mm |
4 | 顶部油缸工作力 het Werk kracht | KN | 800 |
5 | 顶部油缸最大行程 Maximum slag | Mm | 550 |
6 | 顶部油缸活塞杆与下台面最大距离 Maximum afstand van staaf aan worktable | Mm | 950 |
7 | 两侧缸顶出力 de Bilaterale kracht van de cilinderoutput | KN | 200x2 |
8 | 侧缸行程 zijcilinderslag | mm | 400 |
9 | 两侧缸上下移动距离 Bewegingsafstand van hoger tot lager voor bilaterale cilinder | mm | 400 |
10 | 液压最大工作压力 Maximum werkdruk | MPa | 21 |
11 | 工作台距底面高 Hoogte boven grond van worktable | mm | 305 |
12 | 立柱内宽 Kolom binnenafstand | mm | 1250 |
13 | 电机总功率 (双泵) Totale motormacht | kW | 7.5+5.5 |
14 | 机器重量 Hoofddeelgewicht | kg | 4000 |
15 | 主机外形尺寸 Hoofddeel Totale grootte | mm | 1300*1900*2200 |
技术说明: Technisch verklaar:
1. Deze machine heeft een drie-straal werkbankstructuur, en de oliecilinder is geïnstalleerd in het centrum van de hogere straal en lanceert en verslaat.
2. De cilinders aan beide kanten zijn geïnstalleerd op beide kanten van de belangrijkste motor, en de zijcilinders kunnen op en neer door de structuur van de staaf van de motorschroef worden in werking gesteld.
3. Alle acties stoten, d.w.z., het drukken van de overeenkomstige knoop aan zullen hebben de overeenkomstige werking, en het zal na het vrijgeven van het ophouden. De cilinders aan beide kanten kunnen gelijktijdig of afzonderlijk handelen.

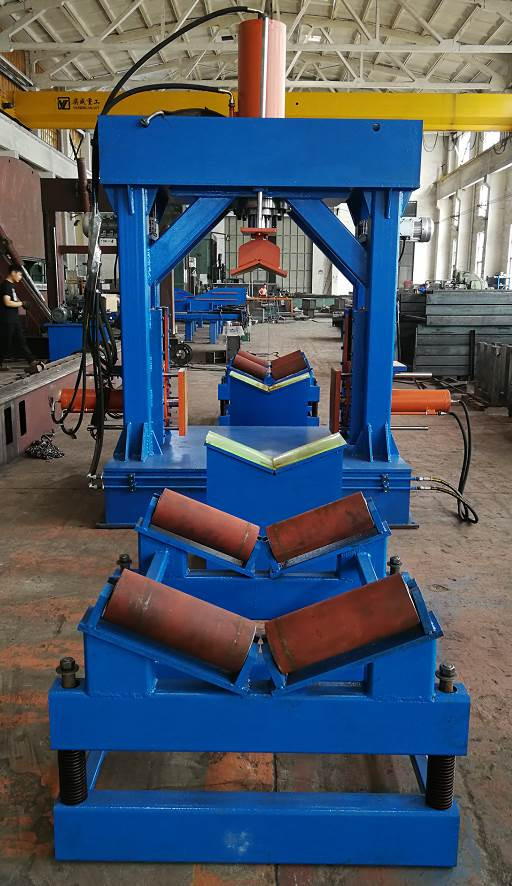

4. Installeer twee reeksen van het steunen van rolapparaten bij de voor en achterposities van worktable van de machine om de beweging van het werkstuk afwisselend te vergemakkelijken.
5. De voor en achter ondersteunende wielen zijn uitgerust met de lenteapparaten. Wanneer de staaf zich axiaal beweegt, steunt de lente de staaf en kan zich vrij bewegen. Wanneer de cilinder wordt neergedrukt, wordt de drukhandelingen op de lente, de lente samengeperst, en het staafgezicht is dicht aan het V-vormige blok. Rechte pool.
6. De belangrijkste oliecilinder en de zijoliecilinders hebben afzonderlijke oliekringen, die zich niet mengen in elkaar en geen druk zullen verliezen.
7. Met het draadloze handvat van de afstandsbedieningverrichting,
8. Polyurethaan die inkeping behandelen te verhinderen
