HM1200/12000 sluit Lassenmachine voor Highmast Pool, Monopole, 5G-Mededeling Pool

CNC POOL SLOOT LASSENmachine,

Model: HM1200/12000

Ontworpen voor highmastpool, monopole, 5G-communicatie pool

Diameterwaaier: 300~1200mm, Dikte: 5~14mm, Lengte: 12000mm

De standaard enige machine van het boog enige draad ondergedompelde booglassen

facultatief: dubbele het lassenmachine van de boog dubbele draad (voor grote dikte)

Toepassingsgebied: geschikt voor groot de pool longitudinaal automatisch sluitend lassen van de lengte middelgrote grootte, zoals 5G-monopole pool, highmast pool

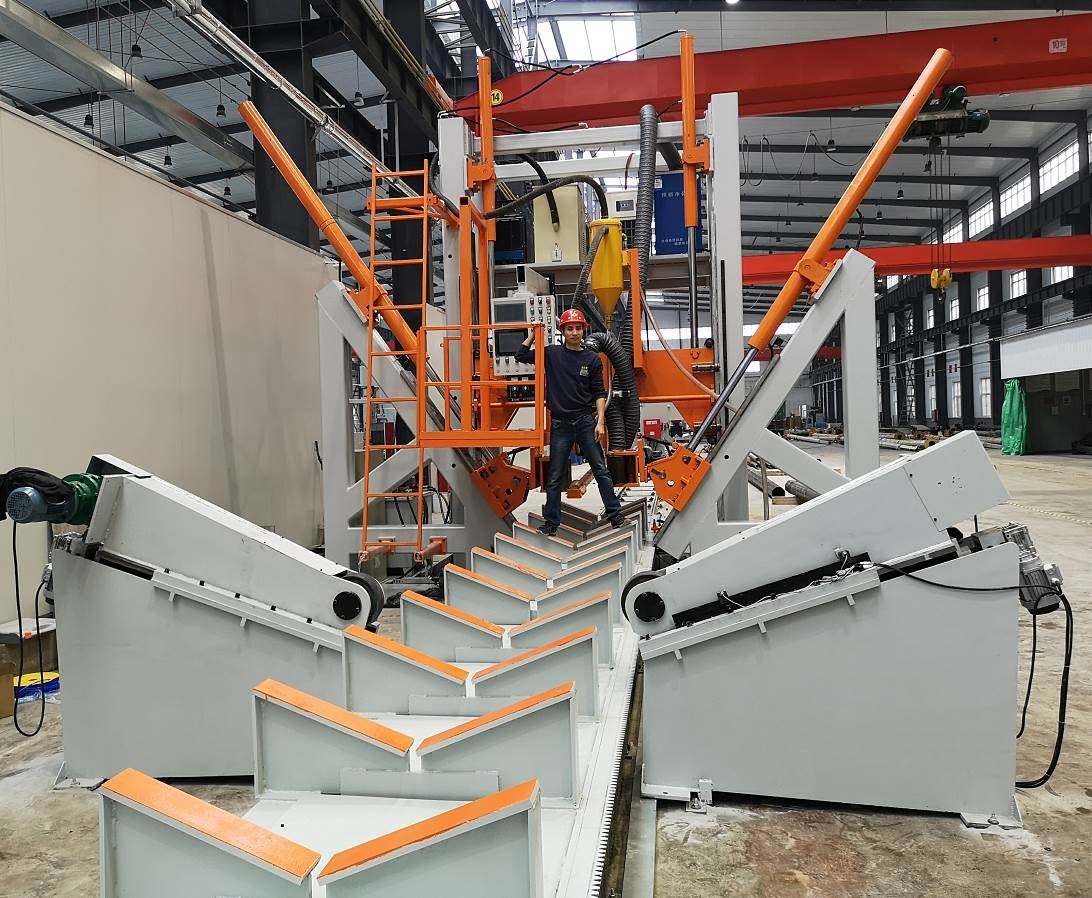

CNC POOL is de sluiten-LAST MACHINE, het geschikt voor één shell of twee shell veelhoekig type en cirkel spitse pool (Kegelpool). het is automatische lassenlijn, wordt de brugtype structuur bevestigd en met lassensysteem, dolly de V-vormige volledig poollengte (worktable) met servomotor voor zich snelheid het regelbare bewegen, de hydraulische cilinderduw het het vastklemmen wiel om de pool te sluiten en tegelijk het lassen te doen.

Voor twee naadpool, toen het eerste naadlassen eindigde, zal de bodemrol en zal de pool toenemen in een andere naadpositie roteren om tweede naadlassen te beginnen.

Merkgebonden eigenschappen:

1. CNC de automatische aanpassing, CNC systeem, met de verandering van pooldiameter, past automatisch de druk aan, pas automatisch de positie van de presservoet, automatisch gelijke de aan het voeden snelheid en de positie, houdt altijd de lassennaad in de gesloten staat, om het vlotte lassen te verzekeren.

2. Het speciale CNC controlesysteem maakt de linkerzijde en de rechterkant van de prestaties van de voetsynchronisatie is zeer goed
3. Op basis van de kwalificatie van het vorige proces, na lassen, is er geen torsie van de poollas, en er is geen behoefte aan personeel om de staaf los te krijgen en te verdraaien bij de rug van de machine om de las te centreren.
3. . De pool is op V-vormige worktable, en die zijn motie is servo wordt gecontroleerd om de stabiliteit van hoofd en staartlassen te verzekeren. Het lassen van de steel te verwijderen van hoofd vermindert zeer de lengte van de staart die niet gelast is.
5. Het aantal van het vastklemmen van rol is 3 reeksen, is het voordeel vermindert de roldruk tot de pooloppervlakte, en vermindert de kras op de oppervlakte. Het is geschikt voor de productie van achthoekige pool, veelhoekige pool en kegelpool. Het kan gelijke diameter of kegel zijn.
6. V-vormige worktable (dolly) met gemotoriseerd terug snel terugkerend functie, en het vermindert de arbeidsintensiteit van exploitanten.
7. Ondergedompelde booglassenfunctie
8. Met pool achter het leiden apparaat, kan het adaptief worden aangepast. In praktische werking, wordt de positie van lassennaad zelden aangepast, die de arbeidsintensiteit van exploitanten vermindert.
9. Door de camera op het machinehoofd wordt geïnstalleerd, wordt de lassennaad overdacht het scherm van hoofdcontrolebord, die volgen van de lassennaad, en het verminderen van de arbeidsintensiteit maken van de exploitant eenvoudig en gemakkelijk voor toezicht op het lassen dat.
10. Het zelf-ontwikkelde oliedruk en CNC systeem, de gelaste poolronde en de misvorming klein maken die.
11. Voor twee naadpool, toen het eerste naadlassen eindigde, zal de bodemrol en zal de pool toenemen in een andere naadpositie roteren om tweede naadlassen te beginnen
12. het laden en het leegmaken in de voorpositie

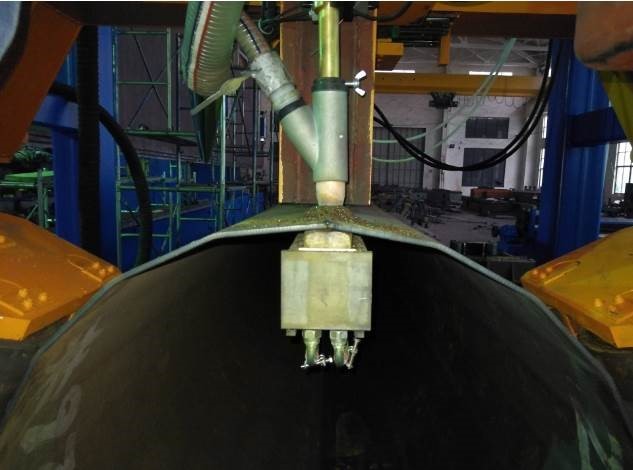

13. De binnenkoperblokken, wat zeer het penetratietarief verbetert, dat kan bereiken meer dan 85%. Het koperblok bevat koelwater
14. Exploitant: 1 persoon.
15. Facultatieve punten: voor plaatdikte groter dan 12mm, keur dubbele boog goed en de dubbele draad (of verdubbel elektrisch en draad drie) ondergedompelde booglassen, gelijkstroom + AC, gelijkstroom-lassen keurt hoog huidig en laag voltage goed, gelijkstroom-verkrijgt de boog grote penetratie, keurt AC vrij klein huidig en hoog boogvoltage goed, verhoogt fusiebreedte, en verkrijgt mooie lasvorming. De dubbele lassensnelheid, verbetert de lasprestaties en vermindert de machtsconsumptie.
16. Facultatief punt: het genetwerkte systeem van productiegegevens

Functie 1: het kan productiegegevens aan het personeel van het productiebeheer verstrekken: macht die op tijd, tijd, niet het lassen tijd, productiehoeveelheid, enz. lassen

Functie 2: geschikte update de software om de beste en recentste software en ervaringsgegevens te verkrijgen, die klanten in verre foutendiagnose en verre parameteraanpassing kunnen bijstaan. Het is geschikt voor klanten productie snel om te hervatten.

De machine bestaat uit de volgende delen:

1. Servo gedreven worktable v-Type (Dolly)
2. Voor en achtersporen voor V-lijst
3. Hoofdbrugkader
4. Aandrijvingssysteem voor worktable v-Type
5. Hydraulische het vastklemmen Eenheid (met inbegrip van het vastklemmen van rollen)
6. Ondergedompeld booglassensysteem, met draad het voeden systeem
7. LUF terugwinningssysteem
8. Binnenkoperbar met waterkoelingssysteem
9. werkend platform
10. Pool-omwentelingsrol, 2 paren
11. Hydraulisch systeem
12. Controlesysteem
