Productdetails:
Merknaam: CMC
Modelnummer: Rw-DC120/300
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Prijs: Negotiation

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader

beschrijving
Hoog licht:

120mm Robotachtige Lassenmachine

,

300mm Robotachtige Lassenmachine

,

CNC de snijmachine van het deurkader

HET LASSEN VAN DE ROBOTGRONDPLAAT EN MACHINE VAN DE DEUR DE SCHERPE COMBINATIE

MODEL: Rw-DC120/300



Toepassing:



Het lassensysteem wordt toegepast voor lichte het lassenproductie van de poolgrondplaat. Door communicatie in real time tussen robot en lassenmacht, volgens verschillende lassenpositie om de naad van het goede kwaliteitslassen te bereiken.



Deze machine heeft zes belangrijke toepassingen in de productie van straatlantaarnpolen, als volgt:

  • CNC besnoeiingsvlakte van de poolbodem,
  • Het plaatsen en assemblage van de grondplaat,
  • Het lassen van de binnen en buitennaden tussen de grondplaat en de pool,
  • Het lassen van de grondplaatversteviger,
  • CNC elektrodeurknipsel
  • Het lassen van het deurkader



Geschikt voor kegelpolen, ronde polen, achthoekige polen, veelhoekige polen, gelijke diameterpolen



Hoofdparameter:

Nr. Punt Parameter
1 Min diameter van Pool 120mm
2 De maximum diameter van Pool 300mm
3 Pool max.length 12m of 14m
4 Min. dikte van Pool 2.5mm
5 Max. dikte van Pool

Voor lassen: 12mm

Voor deur scherpe dikte 8mm, Option=12mm)

6

De maximumdikte van de uitgebreide buis die kan worden misvormd

8mm
7

Het maximum gewicht van Pool

norm: 300kg

Optie: 500kg

8

Maximum QTY van grondplaatversteviger

4~8

Nota: Als de hoeveelheid groot is en uit elkaar plaatsen van de verstevigers klein is en de lassentoorts wordt beïnvloed, kan de helft verstevigers worden gelast

9



Grootte van grondplaatversteviger



De normale straatlantaarnpolen en de hoge mast zijn geschikt

(De Verschillende grootte van versteviger vereist verschillende vormen, die kunnen door de gebruiker overeenkomstig de vorm worden verwerkt en worden vervaardigd die in de machine wordt verstrekt)

10



Lassensnelheid

Verwijzingssnelheid 300~500mm/min

Verschillende dikte en verschillende lassensnelheid

11

Grondplaatvorm

Cirkel, vierkant, achthoek, veelvoudige kanten van vier kanten
12



Min dikte van grondplaat

10mm

Geadviseerde waarde, te dun, moeilijk om binnenkant en buitenkant te lassen, gemakkelijk door) te branden

13

Maximum dikte van grondplaat

Geschikt voor normale polen

14

Min grootte van grondplaat

150mm×150mm
15



Maximum grootte van grondplaat

Diameter: 500mm, of vierkante plaat 500x500.

Optie: Diameter: 700mm, of vierkante plaat 700x700.

16

Eisen ten aanzien van de consistentie van de grootte van de versteviger en de grondplaat

De afmetingstolerantie is binnen 1mm

Het wordt geadviseerd om laserknipsel of plasmaknipsel te gebruiken om de consistentie van de grootte te verzekeren om een beter effect van het robotlassen te verkrijgen

17



Eisen ten aanzien van de grootteconsistentie van het deurkader

Over het algemeen, wordt het deurkader van buiten gekocht, en de groottetolerantie is meer dan 1mm.

Daarom is het noodzakelijk het deurkader manueel om te installeren, en na het vleklassen is stevig (of na het vastklemmen, zal de robot, als de tolerantie vrij klein is, het kan ook direct door de robot worden gelast opnieuw lassen

(Nota: Als de dimensionale tolerantie van het deurkader vrij groot is, zal het het hiaat tussen het deurkader veroorzaken en de deur om vrij groot te zijn, leidend tot lokale lekkage van lassen, en het lokale handreparatielassen worden vereist later)

18

Betreffende de positie van het knipsel van het schakelaarplasma,

De maximumafstand van het hoogste punt van de deur aan de grondplaat

1400mm
19

Scherp type

Norm: pijptype knipsel (as 3)

Het type van optie vlak oppervlakte knipsel + pijptype knipsel (as 4)

20

Deurgrootte en vorm

Er is geen grens in de scherpe waaier

21

Betreffende de lassenpositie van het deurkader, de maximumafstand van het hoogste punt van de deur aan de grondplaat

2000mm
22

Geschikt voor pooltype

De kegelpolen, ronde polen, achthoekige polen, veelhoekige vormen boven achthoekige, en gelijke diameterpolen zijn geschikt allen

23

Plasmabron

Hypertherm Powermax 45

(Gemaakt in de V.S.)


24

Maximum perforatie en kwaliteits scherpe dikte

8mm (voorgestelde waarde)
25

Scherpe snelheid

De scherpe tijd van een deur op een normale straatlantaarnpool is 30~40 seconden
26

CNC systeem

Si Dafeng (sf-2100S)
27

Het nestelen SOFTWARE

SmartNest
28

CNC Plasma scherpe toorts

1 reeks
29

De hoogtecontrolemechanisme van het boogvoltage

HEAVTH HP105
30

Hoogteapparaat

De hoogte bewegend apparaat van de plasmatoorts, 1set

31

Productiesnelheid

(Met inbegrip van binnen en buitenlassen van grondplaat, elektrisch deurknipsel, het lassen van het deurkader)

Normale straatlantaarnpool: 12~16 minuten

5G pool: 40~45 minuten

De specifieke tijd hangt van de grootte van de pool, de grootte van de versteviger, en de grootte van de deur af

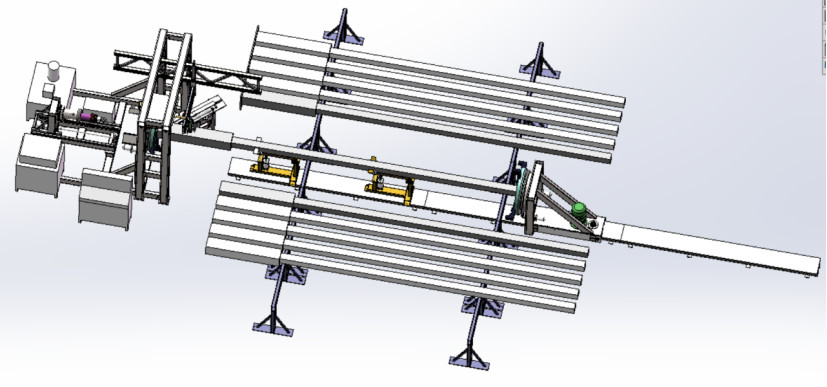

De algemene lay-out is zoals volgend:

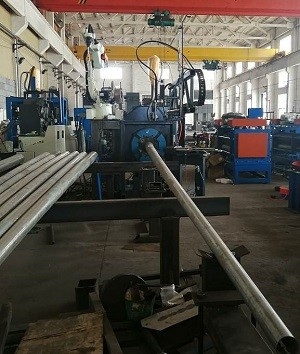

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 0







Merkgebonden eigenschappen:

  1. Deze machine integreert zes functies, die in één lading en het leegmaken kunnen worden voltooid. CNC sneed vlakte van de poolbodem, het plaatsen en de assemblage van de grondplaat, het interne en externe lassen tussen de grondplaat en de pool, het lassen van de grondplaatversteviger, het elektrodeurknipsel, en het lassen van het deurkader. De materiaalstroom en ladings en het leegmaken tijd tussen onafhankelijke processen wordt zeer verminderd, en productieplaats wordt bespaard.
  2. Met de functie van de pooluitbreiding, elimineer het hiaat tussen het binnengat van de grondplaat en de pool, en realiseer regelmatig automatisch lassen
  3. Met de functie van automatisch plaatsing en lassen van de versteviger
  4. Het keurt Japanse Kawasaki Heavy Industries-robot met goede operability en uitstekende kwaliteit goed.
  5. De goedkeuring van beroemde lassenkrachtbron, de goede kwaliteit van de lassennaad en hoge lassenefficiency
  6. Het instelmechanisme heeft een grote draaiende hoek, die het redelijkste hoeklassen kan realiseren
  7. Mooie lassenvorm en hoge betrouwbaarheid
  8. Het CNC knipsel van de lichte pooldeur, de scherpe vorm kan cirkel, vierkant, rechthoek, ovaal, enz. zijn. Om het even welke grafiek die door computercad kan worden getrokken kan door de speciale software worden gesneden die met de machine komt.
  9. De scherpe bron is automatisch plasma, zodat zal de scherpe snelheid zeer snel zijn, en de besnoeiing zal vlot en rond zijn
  10. wegens het gebruik van de het plasmabron van Hypertherm Powermax en het scherpe kanon, is het scherpe hiaat vrij klein, en de besnoeiingsstukken kunnen als deurdekking worden gebruikt
  11. Na de elektrische deur wordt gesneden, als het deurkader moet worden gelast, de robot kan het automatische lassen van het deurkader voltooien. En het lassen van het deurkader moet met de laser het plaatsen functie worden uitgerust
  12. De volledige machine wordt ontworpen in de vorm van een unidirectionele lopende band. De polen worden gestapeld op de linkerkant van de machine. De exploitant kan zich één voor één aan het recht bewegen het lassen te voltooien, en de gelaste polen worden gestapeld op het recht. De pool beweegt zich en neemt toe, wordt geen kraan vereist, en de arbeidsintensiteit van de exploitant is laag
  13. Sparen heel wat loonkosten
  14. Kan aan lange werkuren de hele dag aanpassen



Optiepunten:

Deur scherp plasma: Hypertherm Powermax45, suggestie max. dikte 8mm. Optie: Hypertherm Powermax65, suggestie max. thickness12mm.

De maximumpooldiameter is 400mm, en vierkante buis maximumgrootte 350x350, elektrische klem binnendiameter 620mm, geschikt voor de zware pool van 5G (als 500kg), grondplaat max. diameter 700mm, of vierkante grondplaat 700x700mm

3. vlak oppervlaktetype knipsel + pijptype knipsel (as 4)

  1. Voor de vierkante buis, zijn er 2 verstevigers aan één kant. Een verstevigerapparaat wordt vereist, dat kan op en neer worden bewogen, geschikt voor verschillende posities van de versteviger
  2. De laser het plaatsen functie wordt gevormd voor het lassen van de positie en de grootte van delen. De consistentie is slecht, over meer toen 1mm. Omdat het gekochte deurkader dezelfde verschillende grootte heeft, adviseert men dat het gelaste deurkader met de laser het plaatsen functie zou moeten worden uitgerust.
  3. Als de kleine eindpositie een vierkante buis is, kan de kleine eindsteun niet worden geroteerd, en het steuntype moet worden veranderd. Voeg het spoor van de 12 metergids en de beweegbare steun van het kleine eind toe om de nauwkeurigheid van knipsel en lassen te verbeteren. Het is geschikt voor ronde polen, vierkante buizen, en achthoekige polen. De kleine eindsteun is servo synchrone omwenteling. Op deze wijze, is het niet meer noodzakelijk om een het bewerken inrichting te maken die tot rond vierkant draait.
  4. de uitbreidingshulpmiddel van de poolbodem
  5. verstevigerhulpmiddel
  6. Vervangstukken voor Robotlassen
  7. Vervangstukken voor plasmaknipsel
  8. Het genetwerkte systeem van productiegegevens, wordt de machine aangesloten aan Internet in de klantenworkshop,

Functie (1):

kan de gegevens van het productiebeheer verstrekken: macht die op tijd, tijd, scherpe tijd, niet het lassen tijd, productiehoeveelheid, enz. lassen

Functie (2):

Nadat de machine aan Internet wordt aangesloten, kan de machineleverancier de klant in verre foutendiagnose en verre parameteraanpassing bijstaan. Geschikt voor klanten productie snel om te hervatten.





Gelijkaardige foto's

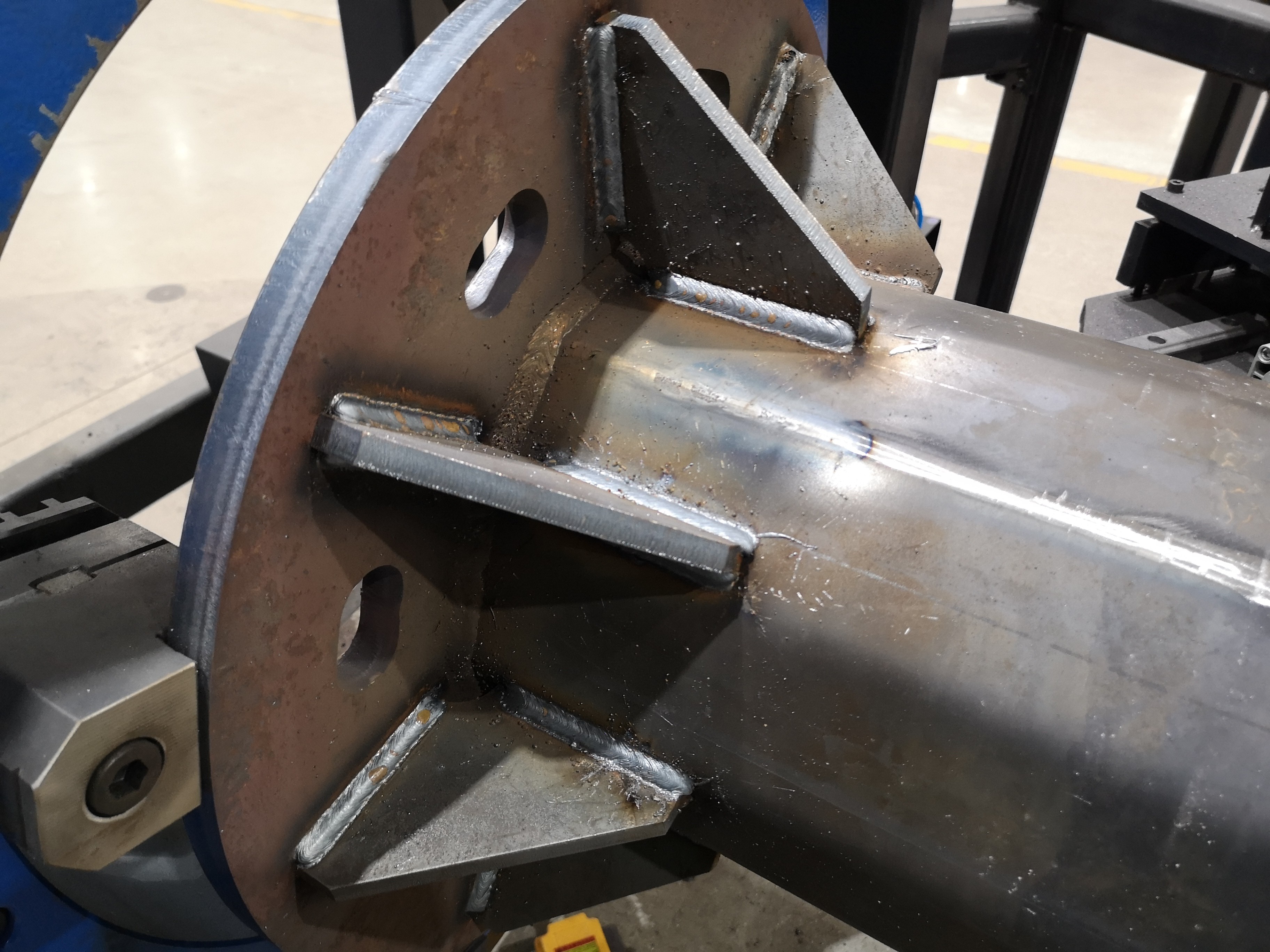

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 1

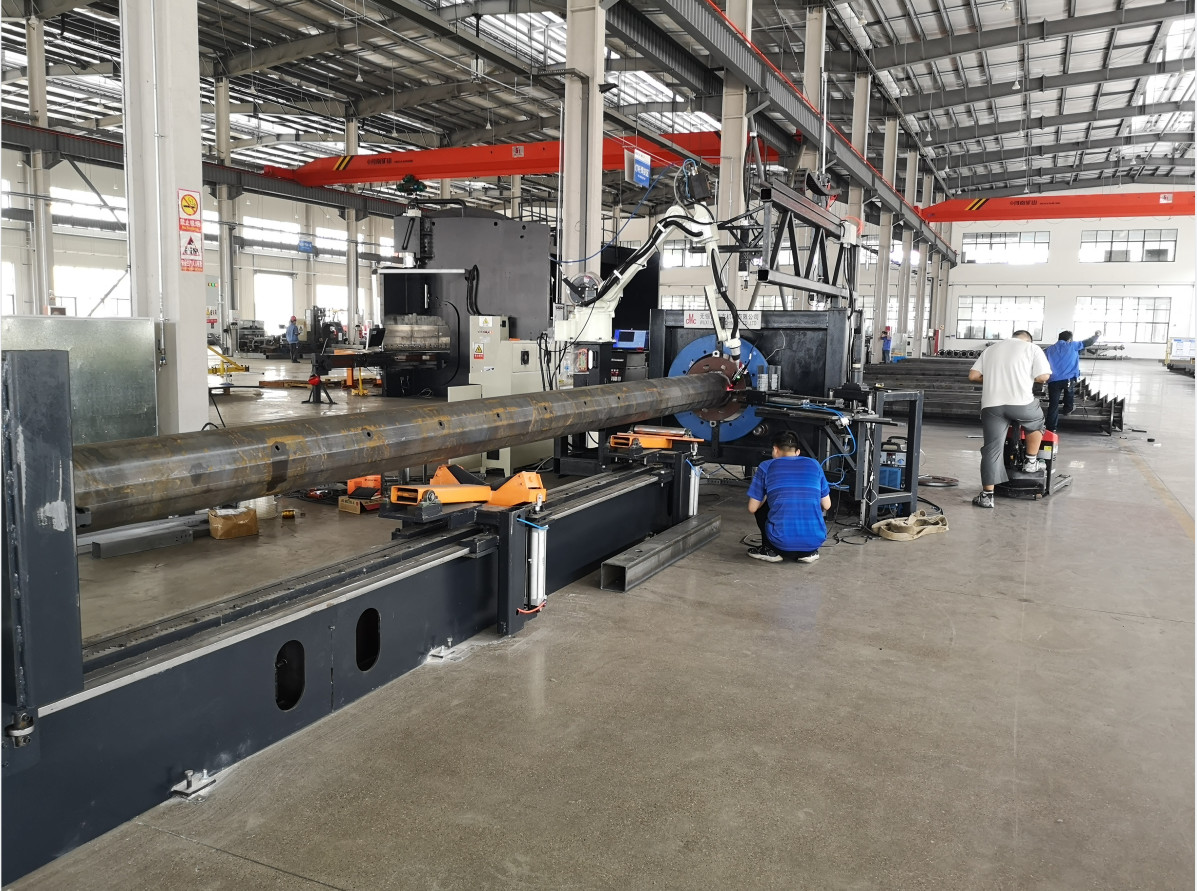

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 2





Het systeem van het robotlassen



1. Kawasaki Robot BA006N (Japans merk)

De BEDELAARSreeks is een reeks robots voor speciaal die het lassen worden ontwikkeld. Het wordt ontworpen voor speciaal het lassen. Het is gemakkelijk te werken en kan bekwame lassenverrichting door eenvoudige het onderwijsverrichting bereiken. Het aanrakingslcd scherm van de kleurenvertoning met uitstekend visueel effect en gemakkelijke verrichting is geïnstalleerd op het het onderwijsapparaat. De machine van het robotlassen vergt slechts een kabelverbinding, kan lassenvoorwaarden van opslag, en één zeer belangrijke vraag classificeren.

                              120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 3







Het onderwijsmethodes Het eenvoudige Verrichtingsonderwijs ALS Taal Programmering
Manier van uitvoering Handwijze Onafhankelijke assen, fundamenteel gecoördineerd systeem en hulpmiddel gecoördineerd systeem
Reproductiewijze

Interpolatieactie van elke as/lijn en

boog

Opslagcapaciteit   8000 stappen zijn gelijkwaardig
Algemeen signaal Extern Werkend Signaal Noodsituatieeinde, extern greepsignaal
Input en output 32+32































Kawasaki-de robots van de BEDELAARSreeks gebruiken E01-controlekabinet, compacte vorm, geschikt verrichtingssysteem, rijke functies, gemakkelijk onderhoud en hoge scalability. LCD van de 6,5 duimkleur het scherm, touch screen 640 x 480 pixel. Backlighting wordt gebruikt om het LCD scherm gemakkelijker te maken te zien. Het besturingssysteem keurt WINDOWS CE goed. De vervolgkeuzelijst wordt gebruikt voor venstervertoning, die het het uitgeven proces eenvoudig en gemakkelijk maakt

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 4



Functies Standaardbooglassen

Model



BA006N
Wapenvorm Verticale veelvoudige verbindingen
DOF as 6
Maximumladingscapaciteit (kg) 6

Maximumwaaier van actie

[Gr.]

JT1

电源线及控制线

±165
JT2 +150~-90
JT3 +45~-175
JT4 ±180
JT5 ±135
JT6 ±360

Maximumsnelheid van actie

[DEG/S]

JT1

电源线及控制线

240
JT2 240
JT3 220
JT4 430
JT5 430
JT6 650
Inertie [N.M] JT4 12
JT5 12
JT6 3.75

Traagheidsogenblik

[KG.M2]

JT4 0,4
JT5 0,4
JT6 0,07
Herhaalde het plaatsen nauwkeurigheid [MM.] ±0.05
Horizontale verlenging [MM.] 1445
Gewicht [kg] 150
Machtscapaciteit [KVA] 3.0
Installatiewijze Grond, Hoogste lading
Installatiemilieu Temperatuur 0~45°
Vochtigheid 35~85% (Geen dauw)
Trilling 0.5G 以下 minder dan 0,5
Anderen De robotinstallatie moet vanaf de interferentie van brandbare of corrosieve vloeistof of gastoestellen zijn
IP Niveau IP65
Geadviseerd Controlemechanisme E01





Waaier van actie

                  120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 5

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 6





Het Voorbehoedsmiddel van de inleidingsbotsing van Lassentoorts

Het 350 systeem van de lassentoorts is een Co2-lassentoorts, die algemeen voor booglassen in Azië wordt gebruikt.



Het vervangbare systeem van het het lassenkanon van de kanonhals heeft de voordelen van hoge geschatte waarde en hoge plichtscyclus: de intelligente interface kan snel onderhoud en herhaalbare het plaatsen functies realiseren, en onderbreking verkorten



Het systeem van het lassenkanon heeft een verscheidenheid van kanonhalzen en houders voor alle gemeenschappelijke machineverbindingen om te kiezen van.



Voordeel

(1) Typisch Aziatisch Co2-lassenontwerp

(2) de Vervangbare kanonhals kan materiaalonderbreking verkorten en onderhoud en reparatiekosten drukken

(3) de optimale temperatuurkenmerken verzekeren lange levensduur van het dragen van delen

(4) de kabelassemblage van uitstekende kwaliteit verzekert een lange levensduur van het systeem

(5) de ruwe structuur van de lassentoorts kan hoge botsingsstabiliteit bereiken

Model 350
Koelmanier Lucht
Plichtscyclus 100%
Geschatte waarde 350A Co2
300A (gemengde samenstelling)
Draaddiameter 0.81.4mm
De hals van het lassenkanon 35°


NBC--350RL het Systeem van de Lassenmacht

Apparatenbeschrijving:

De NBC--350RL machine van het robot speciale lassen heeft twee het lassen wijzen: lage spat en constante druk, die koolstofstaal rijk argon en het beschermde lassen van Co2 kunnen realiseren gas. Dit product keurt een alle-digitale controlemethode goed, die hoogst aanpasbaar is en met de booglassenrobot door een digitale/analoge interface kan communiceren.



Prestatieskenmerken

(1) kan met Kawasaki-robot worden aangepast

(die 2) Talrijke types van digitale interfacecontrole kunnen de lassenparameters direct roepen door de klant worden opgeslagen

(3) zeer kleine lassenspat, de mooie vorm van de lassennaad

(4) de Geoptimaliseerde boogontsteking, boog het sluiten en de balverwijdering functioneren



Het volledig digitale controlesysteem realiseert nauwkeurige controle van het lassenprocédé en de stabiele booglengte.

De krachtige digitale foutrapportagefunctie, een verscheidenheid van fouten heeft foutcodes aan vertoning.

Het systeem heeft een ingebouwde lassen deskundige database en een automatische en intelligente parametercombinatie.

Vriendschappelijke verrichtingsinterface, verenigde aanpassingswijze, gemakkelijk te beheersen.

Zacht-schakelt de omschakelaarstechnologie, de gehele machine is hoogst betrouwbaar, energy-saving en elektriciteit-bewaart.



De parameters van de lassenmacht



Nr. Punt Parameters
1

Geschatte inputvoltage/frequentie

380V±25% 3P/50Hz
2 (KVA) Geschatte inputcapaciteit 14
3 (A) Geschatte ingangsstroom (a) 21
4 (V) Nominaal vermogenvoltage (v) 31.5
5 (%) Geschatte ladingsduur (%) 60%
6 De Output zonder commissie voltage (van V) (v) 96
7

(A/V) Outputstroom/voltagewaaier (A/V)

60A/17V~350A/31.5V
8 (mm) de diameter van de Lassendraad (mm) 0,8, 1,0, 1,2
9   Het type van draadvoer Duwdraad
10 (L/min.) het tarief van de Luchtstroom (L/min.) 15~20
11  Toorts het koelen methode Luchtkoeling
12   Bijlageclassificatie IP23
13   Isolatieklasse H
14

  L*W*H (cm)

  Afmetingen L*W*H (cm)

66*32*56
15   (Kg) Gewicht 55
16   EMC emissieniveau A



                                 120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 7



Optie: Kanon het schoonmaken, draadknipsel en de nevelapparaat van de siliconeolie

Zoals het beeld toont. Het van het kanon het schoonmaken en silicone olie bespuitende apparaat wordt gebruikt om de plons in de pijp van de lassentoorts en de het siliconeolie van de nevel anti-plons in de pijp schoon te maken. Het draad scherpe apparaat wordt gebruikt om de kleine bal af te snijden bij het uiteinde van de lassendraad en ervoor te zorgen dat de droge verlenging van de lassendraad, verenigbaar is om het succestarief van boog bij het begin aanvang en de stabiliteit van het lassenprocédé, evenals de nauwkeurigheid van de opsporing te verzekeren.



              120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 8



Werkend milieu

1, Aan de grond zettend: C aan de grond zetten, die weerstand aan de grond zetten minder dan 10 ohms.

2, Lassende draad: schijf-opgezette draad

3, Gebruik van milieuvoorwaarden (binnen)

Omgevingstemperatuur: - 5℃~40℃.

Relatieve vochtigheid: ≤80%. Geen dauw



Programmering en Werkschema

Programmeringsstroom

120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 9120mm de 300mm Robotachtige CNC van de Lassenmachine Snijmachine van het Deurkader 10

Contactgegevens
Wuxi CMC Machinery Co.,Ltd

Contactpersoon: Mr. Wu

Tel.: 0086 136 6511 7920

Fax: +86-510-68930088

Direct Stuur uw aanvraag naar ons (0 / 3000)
