Productdetails:
|
| Materiaal: | Staal | Type: | Ronde, Veelhoekig, kegel |
|---|---|---|---|
| Toepassing: | Weg, openlucht, lichte pool | Hoogte: | 8m, 7m, 6m |
| Verleende naverkoop de Dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee | naam: | Straatlantaarnpaal |
| Hoog licht: | Lichte paal gesneden naar lengte lijn,8m lichtpoollijn,Lichte pole coniper snijlijn |
||

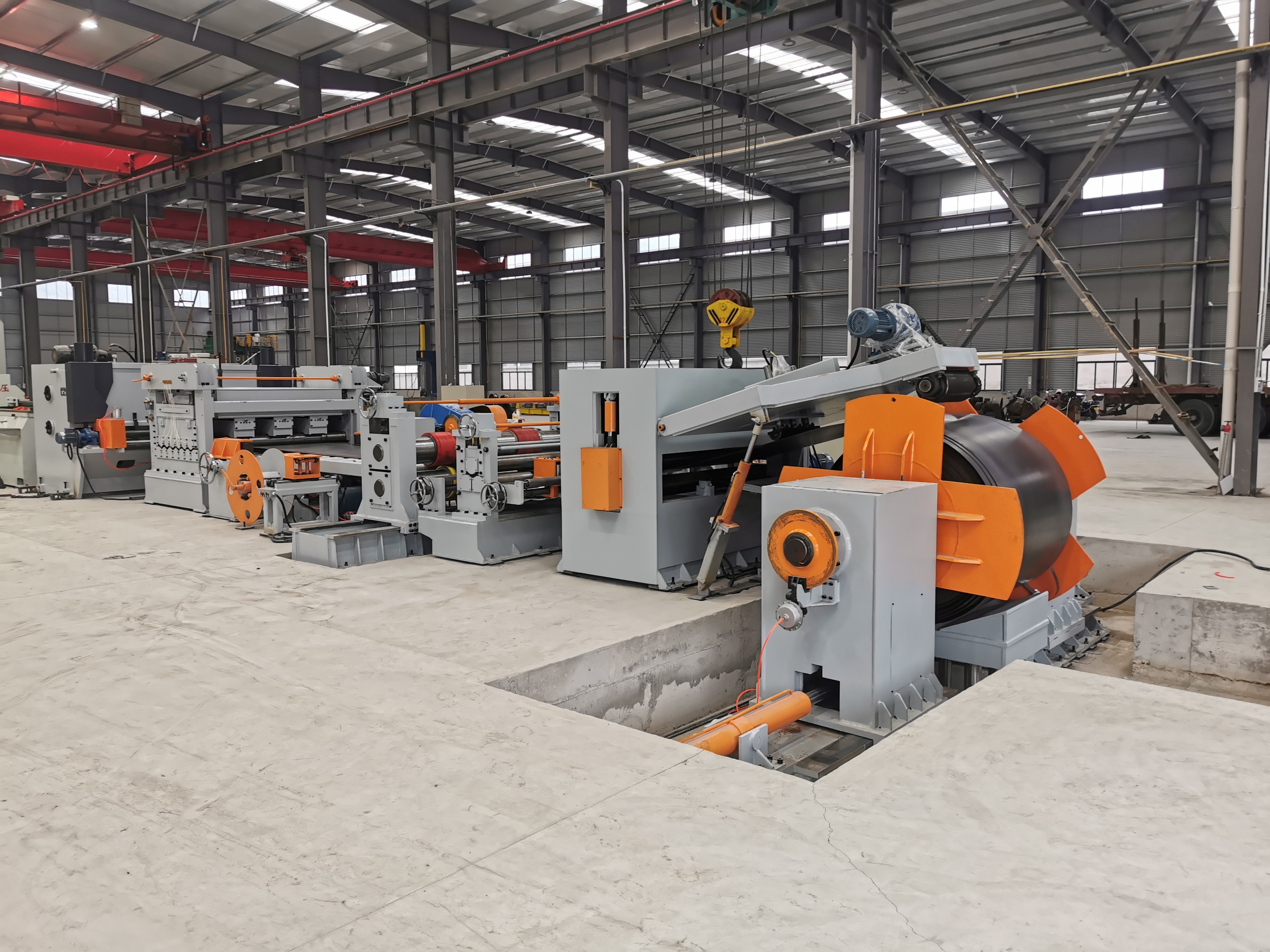

Lijn op lengte gesneden voor lichtmast model CTLA8x1800
(Volautomatisch type, nivellering met 4 lagen)
Technische parameter
Eigen kenmerken:
Volautomatisch type, indien juiste breedte voor paal, lengte CNC-gestuurd, taps toelopend slitten met automatisering, taper plaat lossen en stapelen automatisch systeem.
Met twee mestype snijeenheid met dubbele schraaprand en taps toelopende snijeenheid.
(Opmerking: automatisch stapelsysteem voor plaat kleiner dan 6 mm, lichtmastplaat)
Sollicitatie:
Het is voor het afwikkelen, nivelleren, snijden, schaven en taps toelopend snijden van lichtmastmateriaal, om aan de ene kant een kleine breedte te krijgen, aan de andere kant een grote stalen plaat.
Detail van het apparaat
1. Laadwagen met stalen rollen
Omhoog en omlaag: hydraulisch
Horizontaal bewegen: gemotoriseerd

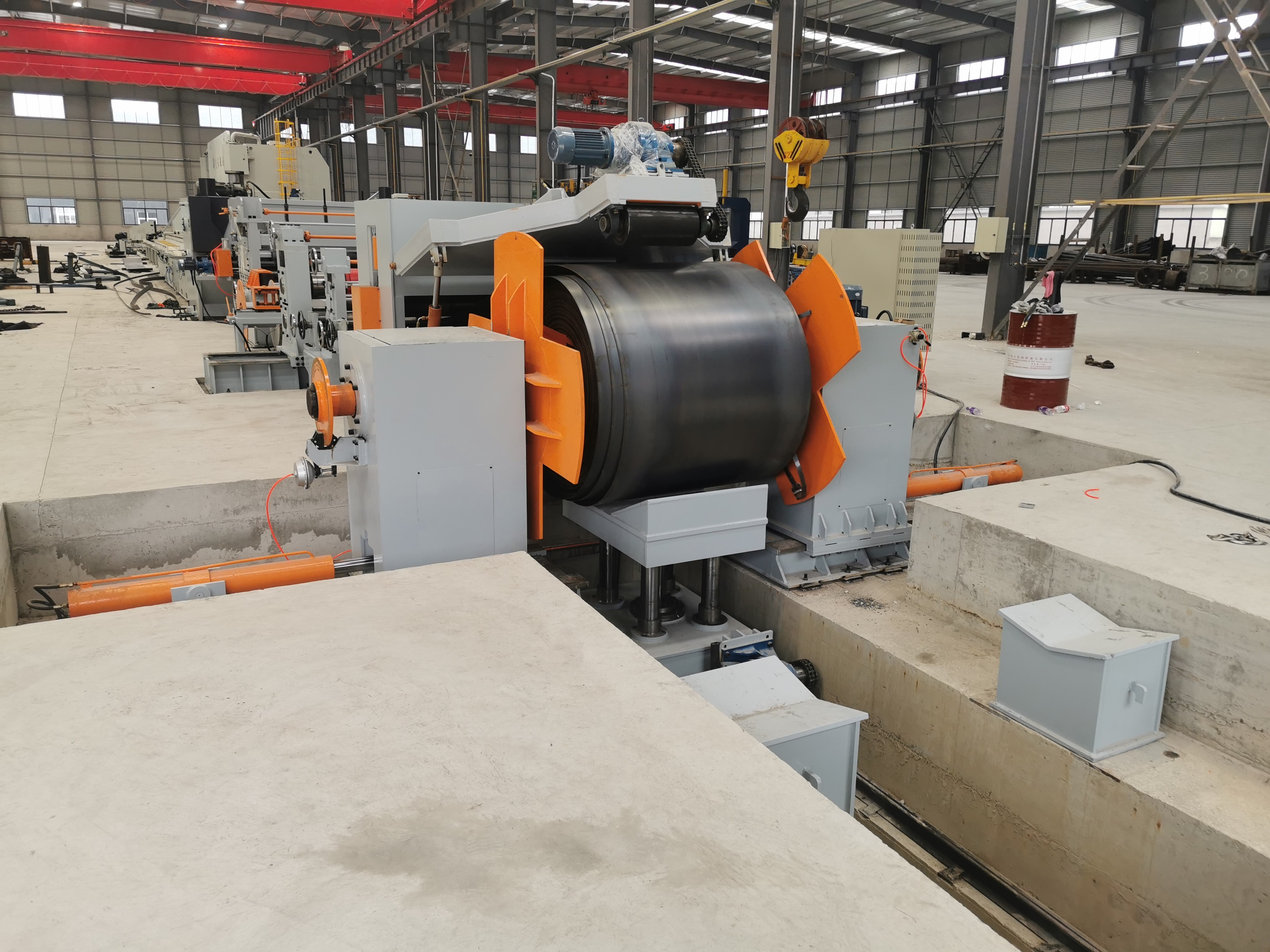

2. Hydraulische decoiler met dubbele kop:
Inclusief:linker en rechter unit,
met rem die de rotatiespanning van de as geeft.
Openen en sluiten: Hydraulisch

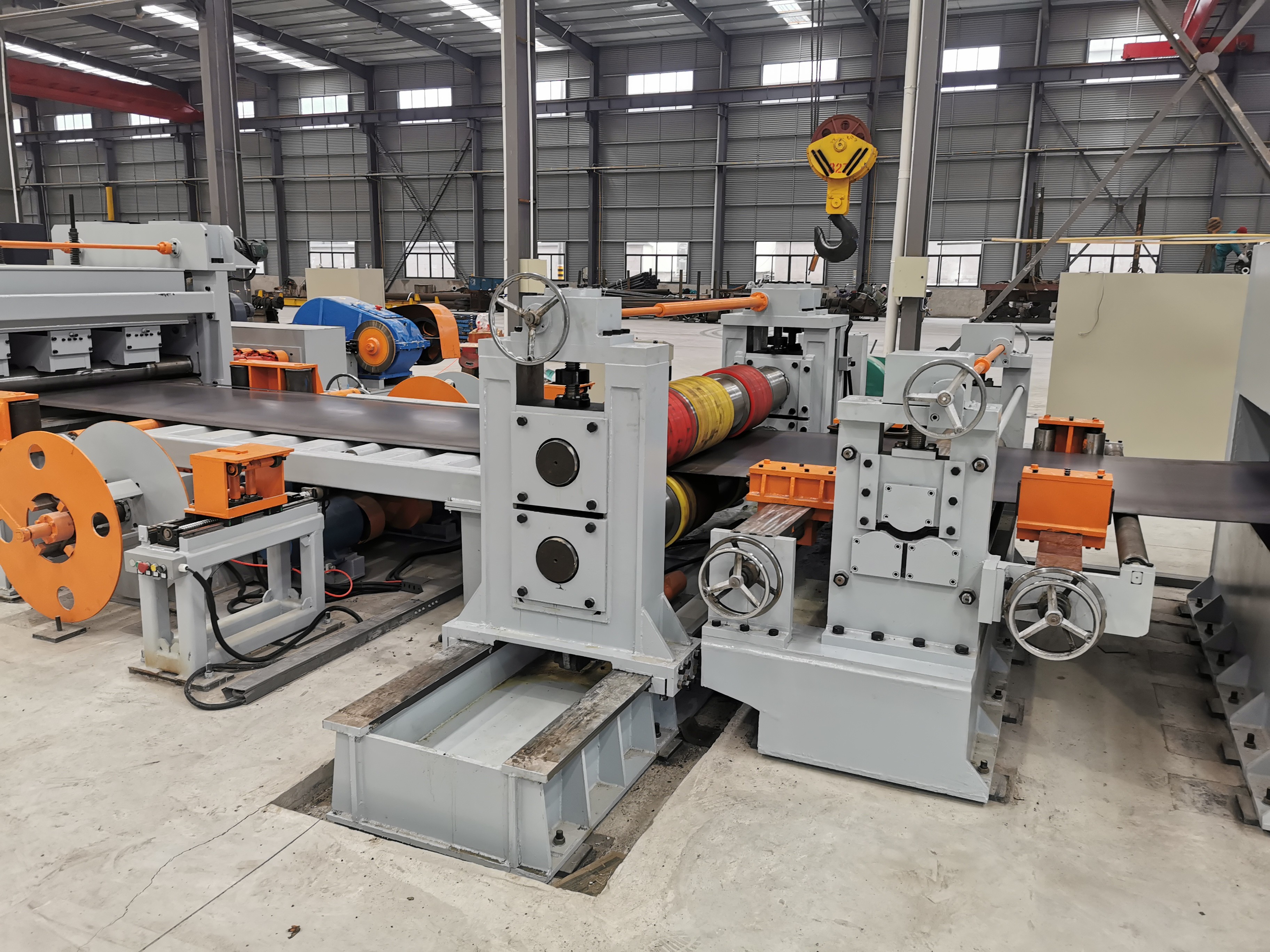

3. Hydraulisch persen en geleiden, hydraulisch schopkopapparaat, knijpapparaat
Het is samengesteld uit een frame, een hydraulisch pers- en geleidingsapparaat, een hydraulisch schepkopapparaat, een knijprol en een motoraandrijfsysteem, enz.
Dit is samengesteld uit hydraulische pers- en geleidingsarm, pers- en geleidingswiel, versnellingsbak, motor, enz.
Dit is samengesteld uit een hydraulisch apparaat voor het samentrekken van de schopplaat, een uitschuifbare plaat, een hydraulisch apparaat, enz.
Het is samengesteld uit glijbaan, 2 aandrukrollen, hydraulisch aandrukapparaat, frame, enz.
Dit is samengesteld uit een AC-motor, een versnellingsbak, een groep spindels en verbindingen, een lagerstandaard, een kruiskoppeling, enz.
4. Werktafel op de middelste rollende manier
5. Begeleidend apparaat
Het is samengesteld uit een gildeframe, een beweegbare vlakke plaat, een geleidingsverstelinrichting, een verticaal leunwiel.

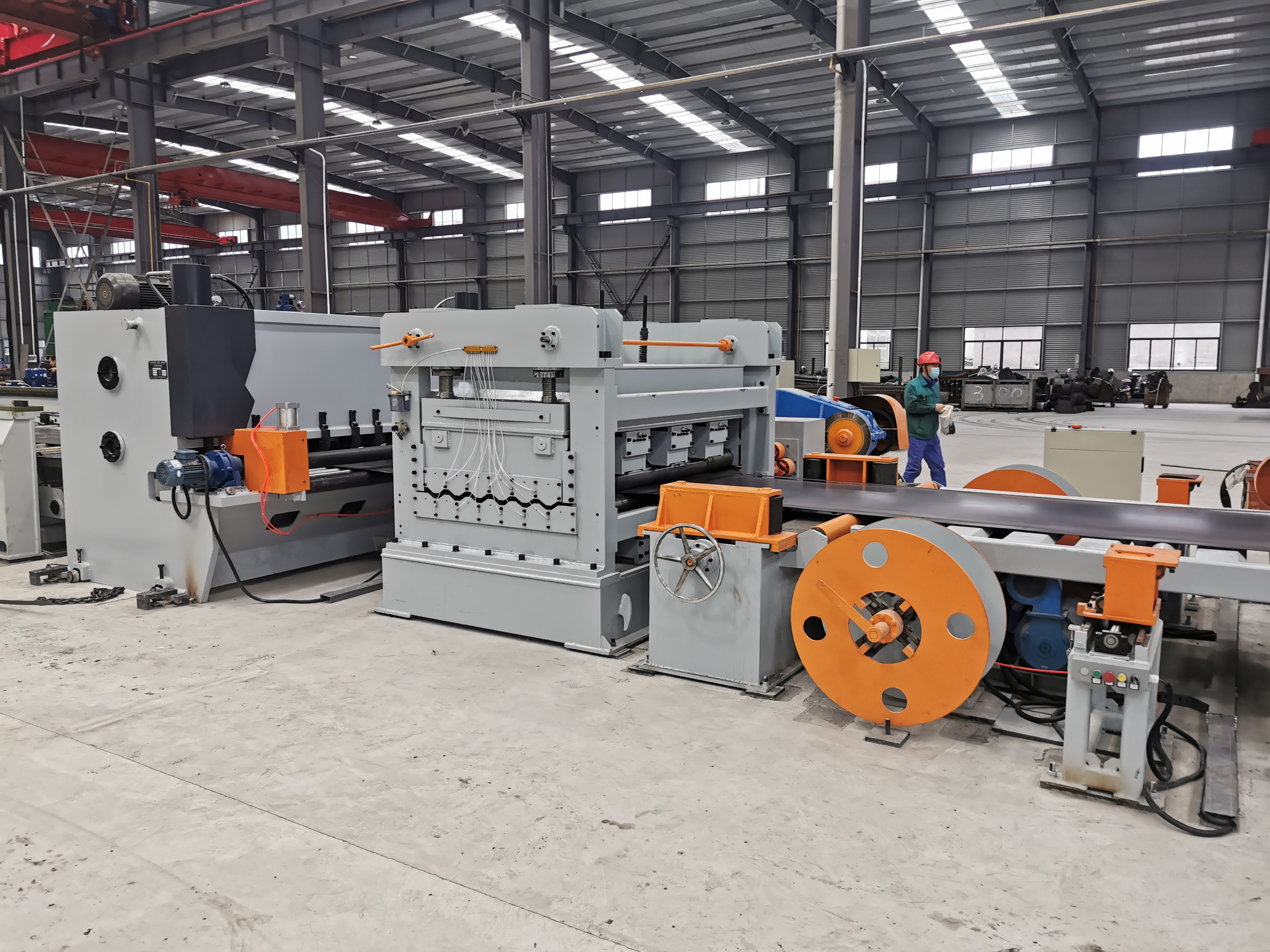

6. Nivellerende eenheid: (vier legtype)
Dit is de kernuitrusting van deze lijn die is onderverdeeld in een stroomgedeelte en een hostgedeelte.
Het vermogensgedeelte bestaat uit een powerstand, decelerator, een AC-snelheidsregelbare motor, een AC-elektrische kast (AC-frequentiemotoraandrijving), een koppeling, een stroomverdeelkast, een riemwiel, een riem, een kruiskoppeling en een YWZ-rem, enz.
Hostgedeelte bestaat uit onderstandaard, frame, onderasstandaard, schuifasstandaard, nivelleringsrol, bovenste draagframe, op en neergaande steunwielstandaard, steunwiel, elektrisch hef- en persapparaat, begeleiding van 2 stuks pers motor, handmatige smeerpomp.
Kenmerkend voor deze machine:
Het heeft een stroomverdelende behuizing aangenomen, elke nivelleringsrol is verbonden met een universele kruiskoppeling, de op- en neerwaartse nivelleringsrol is beide actief, lineaire snelheid is consistent, dus de wrijvingen tussen het roloppervlak en de plaat zullen afnemen, wat zou kunnen leiden tot nivelleringsefficiëntie.
Er zijn twee sets rollagers aan beide zijden van de nivelleringsas, één set vlakke duwlagers die worden gebruikt om de wrijvingen te verminderen en te voorkomen dat axiaal losraakt, wat de efficiëntie zou kunnen bevorderen.
Er zijn twee groepen steunwielen op de machine geïnstalleerd die op en neer, voor- en achterkant kunnen worden aangepast.Het ondersteunde vroeger de hoofdrol en verhoogde de rolhardheid en snelle nivelleringsefficiëntie.Het lager op het steunwiel is afgedicht, waardoor oxideslakken in het lager kunnen komen.
De machine heeft een wormwiel en wormstang, grote torsie bij het aanpassen van bipolair vertragen en drukken, zware perskracht, het kan individueel en synchroon worden aangepast aan heffen en naar beneden drukken, en handmatige micro-aanpassing instellen.
De nivelleringsrol is een middelmatige inductie-uitdoving, dieper niveau, waardoor het lager kan worden verbrand als er een tekort aan olie is en de levensduur van de machine kan worden verlengd.
Nivellerende hostmachine is een gecentraliseerde olietoevoer die gemakkelijk zou kunnen werken.Belangrijke componenten trillen door geavanceerde vibrator in het thuisland, wat stress zou kunnen verminderen en buigen zou kunnen verminderen.De motor is een gelijkstroommotor met instelbare snelheid, vergezeld van een Eurotherm-kernplaat die de hef- en remtijd kan verkorten (twee derde van de remtijden korter dan gewone) en een snelle nivelleringsefficiëntie kan opleveren.
7. Roterende snijmachine:
Inclusief:Hydraulische zwenkbalkschaar Q12Y-6*2000.
De schaar kan 3 graden worden gedraaid om geschikt te zijn voor het knippen van lichtmastplaten.
Na het scheren zal de plaat een parallellogram zijn, op deze manier wordt het materiaalafval verminderd en is het gemakkelijk voor het volgende proces van het maken van lichtmasten
8. Paallengte ondersteunende tafel + dolly, met automatiseringsapparaat:
Er is een dolly aan de voorkant van de dubbelzijdige snijeenheid.Het is voor controle van de rechte en rechthoekige plaatgrootte.Door de positie van de stop op de dolly te wijzigen om de grootte van de rechthoekige plaat te regelen.
De dolly met gemotoriseerde aandrijving kan naar de juiste positie op de tafel worden verplaatst, afhankelijk van de lengte van de poolplaat.
De tafelrol met gemotoriseerde aandrijving, wanneer de rol door de motor wordt gedoken, kan de plaat naar de snijeenheid worden verplaatst en hoeft de plaat niet handmatig te worden geduwd.Elke rol met pneumatische koppeling, deze kan worden aangedreven door een motor- en kettingsysteem, kan de plaat ook handmatig verplaatsen om de plaat aan te passen.
Zowel op de dolly als in de snijeenheid aan de voorkant is er een pneumatisch apparaat voor de duwplaat om te stoppen om de juiste afmeting van de rechthoekige plaat te krijgen.
9. Plaatverhoger.
Dit apparaat bevat twee pneumatische cilinders en kan naar een andere locatie worden verplaatst, afhankelijk van de plaatlengte.
Wanneer de plaat de voorkant van de snijeenheid bereikt, wordt de plaat gestopt, dit apparaat zal de plaat optillen, zodat de dolly de plaat kan vastklemmen en verplaatsen.
De dubbelzijdige snijmachine is gebaseerd op het principe van rollende schaar om de staalplaat te snijden.
Het is voor het scheuren van de schraaprand van de warmgewalste stalen plaat om de exacte breedte voor de lichtmast te krijgen.
Inclusief: twee paar knijprollen, motor, versnellingsbak, vier messen
Op en neer twee rollen van het schroeftype, met 2 paar snijmessen.
rollen van het schroeftype zijn eenvoudig om het snijblad in elke positie in te stellen voor het snijden van platen van elk formaat.
11. Poollengte ondersteunende tafel + dolly, met automatiseringsapparaat:
Aan de voorzijde van de snij-eenheid bevindt zich een dolly.Het is voor controle van de taps toelopende snijgraad.Door de positie van de stop op de dolly te veranderen om de taps toelopende snijsnelheid te regelen.
De dolly met gemotoriseerde aandrijving kan naar de juiste positie op de tafel worden verplaatst, afhankelijk van de lengte van de poolplaat.En klem de plaat vast om de bewegingsrichting van de juiste plaat te krijgen.
De tafelrol met gemotoriseerde aandrijving, wanneer de rol door de motor wordt gedoken, kan de plaat naar de snijeenheid worden verplaatst en hoeft de plaat niet handmatig te worden geduwd.Elke rol met pneumatische koppeling, deze kan worden aangedreven door een motor- en kettingsysteem, kan de plaat ook handmatig verplaatsen om de plaat aan te passen.
Zowel op de dolly als in de voorste conische snijeenheid zijn er pneumatische apparaten om de drukplaat te stoppen om de juiste conische snijhoek te krijgen.
12. Plaatverhoger.
Dit apparaat bevat twee pneumatische cilinders en kan naar een andere locatie worden verplaatst, afhankelijk van de plaatlengte.
Wanneer de plaat de voorkant van de snijeenheid bereikt, wordt de plaat gestopt, dit apparaat zal de plaat optillen, zodat de dolly de plaat kan vastklemmen en verplaatsen.
13. Spitse snijeenheid
De conische snijmachine is gebaseerd op het principe van rollend scheren om de staalplaat te snijden.En krijg een trapeziumplaat met een bepaalde tapsheid.
Inclusief: twee paar knijprollen, motor, versnellingsbak, knijprollen boven en onder, twee messen,
Op en neer twee rollen van het schroeftype, met één paar snijbladen.
rollen van het schroeftype zijn eenvoudig om het snijblad in elke positie in te stellen voor het snijden van platen van elk formaat.
14. Kogeltype steuntafel voor afgewerkte conische plaat
15. Spitse plaat lossen en stapelen automatisch systeem
Er zijn twee pneumatische knijprollen.De onderste knijprol is met gemotoriseerde aandrijving, wanneer de rol door de motor wordt gedoken, kan de tapse plaat te ver weg van de snijeenheid bewegen.Wanneer de plaat stopt met bewegen, zal de oprolrol omhoog gaan en ruimte geven voor het lossen van de plaat.
Onder de tafel zijn dit 12 eenheden pneumatische losinrichting.Ze kunnen vanuit het midden van de tafel omhoog komen, waarna de taps toelopende plaat van twee stukken naar de stapelstandaard aan beide zijden schuift.
16. Elektrisch systeem:
Centrale bedieningstafel.
Voor dubbelzijdig slitten en taps slitten, hebben ook PLC, AC driver-omvormer de eigenschap van snelle respons en goede activiteit, die de loopsnelheid van de dolly effectief kunnen regelen.
17 Hydraulisch systeem:
Hydraulisch vermogen 25L/min
Inclusief: hydraulisch station, kleppen, olietank, verbinding, zachte buis, harde buis enzovoort
18. Pneumatisch systeem:
Voor dolly en tafelkoppeling, plaatverhoger, plaatlosinrichting etc.
19. Optie:
Extra nivelleringseenheid na conisch snijden.
Laat de spanning van de stalen plaat los, en gemakkelijk voor het volgende proces.
(deze eenheid is geschikt voor een plaat met een dikte van minder dan 6 mm voor straatlantaarnpalen)
20. Optie: Plate offline systeem
(Nadat de plaat op lengte is gesneden, kan het systeem de plaat naar de zijkant van de machine verplaatsen.)
