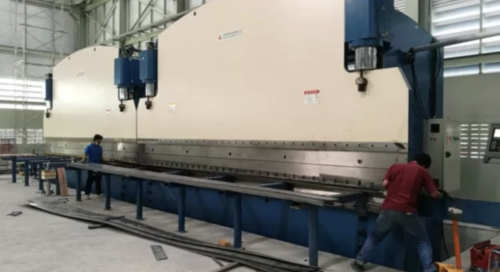

CNC TANDEM HYDRAULIC PRESS BREEK
Model: 2-WE67K-400/7000
Toepassing: het maken van lichtstokken en hoogmast
Technische kenmerken
1
Type
Mult- Ik-machine Tandem Hydraulische CNC elektrische - hydraulische synchro
2
Arbeidskrachten
2X400 ton
3
Lengte van tafel
2X7000 mm
4
afstand tussen frames
5600 mm
5
Diepte van de keel
950 mm
6
Open hoogte
970 mm
7
Een beroerte
320 mm
8
Werken
Versnelling
Uitladen
60 mm/s
Werken
7 mm/s
Terugkeer
60 mm/s
9
Hoofdmotor
2x30 kW
10
CNC-systeem
Type: DELEM DA53T
Delem Co., Nederland
2 (Y1,Y2)+tafelkroning
11
Gereedschap
Zie de volgende pagina
TabelmetMecha.Nicale kroning systeem
12
Verzegeling in de cilinders
Type NOK of SKF
13
Hydraulische onderdelen
BOSCH-Rexroth, Duitsland
14
Hydraulische pomp
SUNNY (HYTEK)VSmerk gemaakt in China
15
Lineaire raster display sensor
FAGAR, SPANJE
16
Belangrijkste elektrische elementen in de kast
Schneider,De waarde van het productE Merk
17
gewicht
2x50000 kg
18
Algemene afmetingen ((mm) LxWxH
2x7200x2710x5696
Hoogte boven de vloer: 4500
Totale lengte met zijdelingse lossystemen: 17500
Totale breedte met voorste steun:4040
19
Verpakking:
De machine wordt tijdens het transport gedemonteerd.

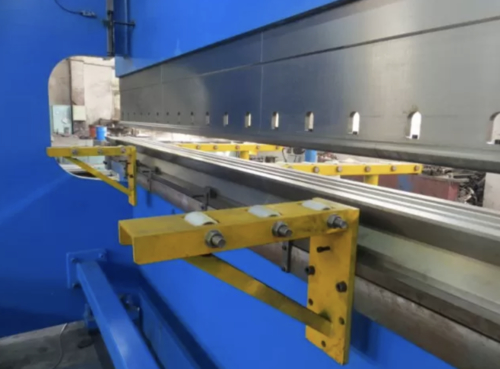

Gegevens over de werktuigen van de persrem
Met 1
Eén gereedschapsholder, dikte 18 mm geschikt voor een straatpaal.
L=14Meters
Optie 1
een gereedschap voor het opzetten van een achthoekige straatmast, Min. 60 mm OD achthoekige conische lichtstang
L=14Meters
Optie 2
Een set met V-boten, voor achthoekige straatstaaf en hoge maststaaf
150x150
14 meter
Optie3
Werktuig met dubbele conische snelheid met conische paal
Coniciteit 11/1000 (diameter 60 ~ 236), 13/1000 (diameter 60 ~ 268), dikte van de paal: 3 ~ 4 mm
7 keer vormend type conisch gereedschap
geschikt voor een kegelvormige paal
ttotale lengte van de mal 16meters, sectietype,
met4
Kegelvormige hulpmiddelhouder aan beide zijden, 6,5 m, voor de grote zijde van het hulpmiddel
Optie5
Stoottype Lichte paal zijdelingse lossystemen
Optie6
Afstandsdiagnostiekfunctie.
TDe machineleverancier kan de klant bijstand verlenen bij de diagnose van storingen op afstand en bij de aanpassing van de parameters op afstand.
Optie7
Automatisch buigsysteem voor lichtkolen
Met inbegrip van:
- A.met een breedte van niet meer dan 50 mm
B.Laadkraan
C.Stainless staalplaat zijrol en houder
D.CNC-plaatvoersysteem
E.Zijdelingse positie-inrichting
F.Uitbreiding van het zijdelingse lossysteem
G.Stangzijde ontladingssysteem en opslagraam
Optie8
Onderdelen (voor 400 ton model)
HoofdprestatiesDe Commissie:
Y1- Ja.Y2-as: twee lineaire weegschaal aan beide zijden van de ram om de cilinders te bedienen.
Het kader vanDe machine bestaat uit een tank, een werktafel, een linker- en rechterbehuizing en een ram.
Het heeft dus een hoge sterkte en een goede stijfheid.
Synchronisatie werkingsprincipe
De drukrem Het gebruik van een elektrisch-hydraulisch proportioneel klep om de synchronisatie van beide cilinders te waarborgen.De proportioneel klep is gemaakt door BOSCH-Rexroth bedrijf met zeer goede prestaties zoals kleine wrijving tussen mechanische actie paren, een fijne elektronische versterker en een elektrische magneet met een hoge besturingskracht en een continue werking.Er zijn twee raster displayers aan beide zijden van de machine om het signaal van de positie van ram continu te krijgen en voeden terug het signaal aan het besturingssysteem, dan zal het besturingssysteem de elektrisch-hydraulische klep bedienen om twee cilinders te synchroniseren op één machine.
Een ander Omdat de raster displayers zijn geïnstalleerd op C-platen, niet op de behuizing platen rechtstreeks, de afwijking van ram en frame bij het werken zal niet van invloed zijn meting en controle precisie
Ongeveer twee eenheden Synchronisatie werkend principe:
Als je twee eenheden nodig hebt die samenwerken, hoef je alleen de schakelaar naar de synchronisatiepositie op het bedieningspaneel van de hoofdunit te draaien.Beide eenheidspositiesignalen worden naar het CNC-besturingssysteem (Delem-systeem) gestuurd, en het uitgangssignaal van het CNC-systeem zal worden verzonden naar de proportioneel klep en de voorvulklep.Druk snelheid en terugkeer snelheid om de twee eenheden synchronisatie met hoge precisie te houden
Door middel van de computer- Ja.De computer heeft verschillende bedieningstaal, berekent en past de buigkracht automatisch aan.snelheidswijzigingspuntDe bewegingen (Y1, Y2) van de ram kunnen een kleine kanteling maken om aan de bijzondere vereisten van de gebruiker te voldoen.
Uitgerust met een goed geleidingssysteem, een positie meet systeem en een hydraulisch balanceringssysteem om te voldoen aan de eisen van de volledige lengte werk en excentrieke werk.
De werktafelcompensatie-eenheid wordt aangenomen om de afwijking van de machine bij het werken te compenseren om de nauwkeurigheid van het werkstuk te waarborgen
Het oppervlak van de cilinder heeft een goede slijtage en warmtebehandeling, dus het heeft een goede smering en een lange levensduur

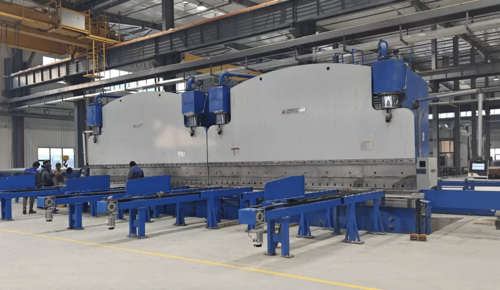

Voorzijde van de machine

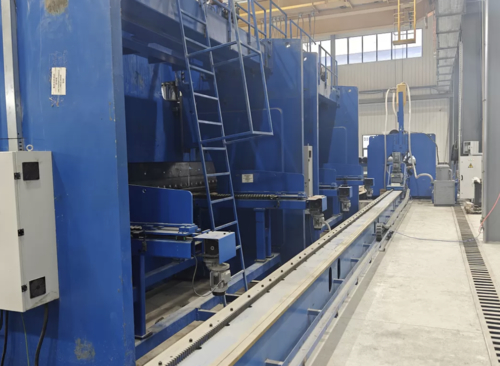

Sid van machine
Side ontladingssysteem

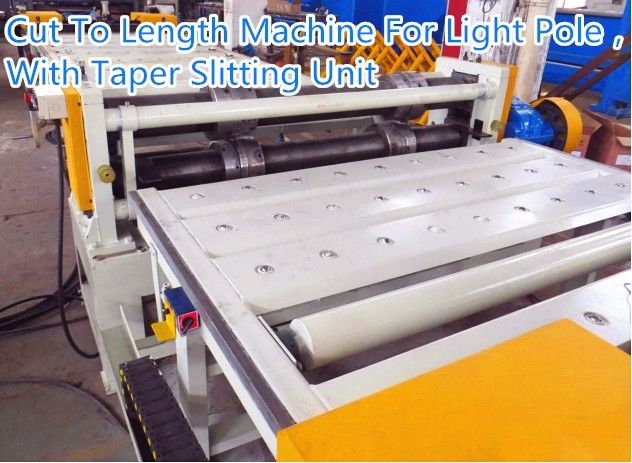

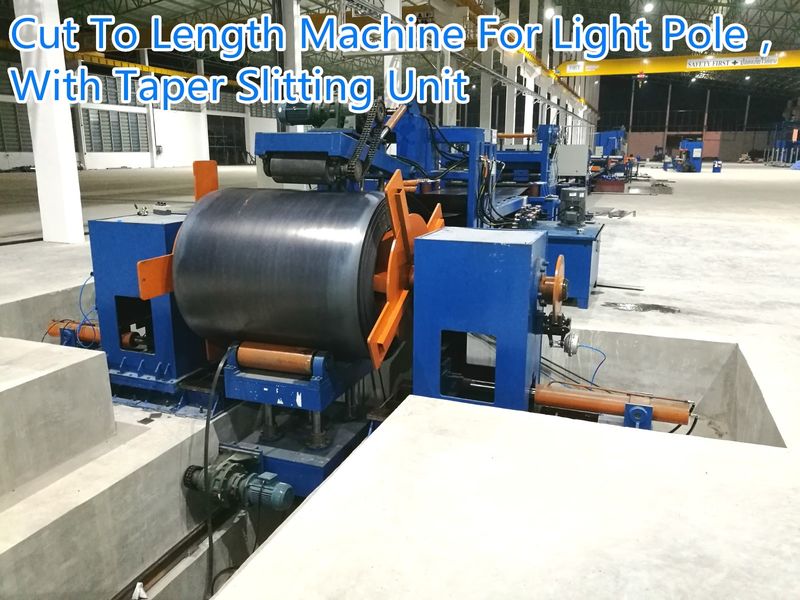

Lijn voor lichtstang, model: CTL6x1600
Eigenschappen:
1.De- - - - - - - - - - -oopstapelen en stapelenopéén lijn.
2.Automatisch type, CNC-besturing van de bladlengte, CNC-besturing van de bladhoeveelheid, automatisch lossen en automatisch stapelen.
3.De productiesnelheid is snel.
4.De gebruiker moet ontspannen zijn en het contact met de stalen plaat tot een minimum beperken, zodat het personeel veilig is.
Na het doorsnijden worden de platen automatisch gestapeld zonder dat ze moeten worden gesorteerd.het waarborgen van veiligheid en tijdbesparing.
met 4 lagen gelijkstelling
专有特点:
开卷,校平,长度切断,落料,堆?? 在一条生产线上。
volledig automatisch type, laaglengtecontrole, laagcontrole, laagcontrole en laagcontrole.
Productie snelheid
操作人员,轻松,最大限度降接触钢板,对人员安全。
横切后板料 automatisch堆??, niet nodig om te ordenen, kan direct brengen meer stukken plaatmateriaal (zoals 30 blokken) hang transport naar后续工序机上Veilig, tijdbesparend.
四重式校平机 (Vier zware klassen)
Technische parameter
Dikte van het materiaal: warmgewalst zacht staal材质:热 普通钢板
materiaal:Q235, 厚度Max:6Min:2.5mm, uitlaatsterkte:235Mpa,
Maximale breedte van de stalen plaat:1600 mm最大板宽
Gewicht van de stalen spoel: maximaal 30 ton最大卷重
Inwendige diameter van de stalen spoel:Φ508mm-Φ760mm Stahlrollen binnendiameter
Velociteit van het leveleren:verstelbaar,5- 15 m/min校平速度,可调
Aantal gelijkstellingsrollers: 13 校平?? 数量
Diameter van de gelijkstellingsrollers: 132mm校平??径
Verplaatsingsrol: 143mm校平?? 间距
Materiaal van de gelijkstellingsrol: 40Cr校平?? materiaal
Hardenheid van de nivelrol: HRC55校平 热处理 hardheid
Lengtebereik voor schaal: 2000 ∼ 14000 mm volgens de eisen剪切长度范围, kan worden aangepast
Tolerantie van de snijlengte:minder dan ±5 mm (basis op een plaat van 8 m lengte)长度公差
Hoofdvermogensmotor:37kw校平电机功率
Vermogen van scheermachines:6mmx2000 mm 剪板机
Operatorenhoeveelheid:1~2nodig operateur personeel
breedte van de machine: ongeveer6.7mx33 m整机 bezet het oppervlak
Detail van het apparaat
1. Staal spoel laden dolly wagen:液压上料小车
Hoger en lager: Hydraulischverhoging van de vloeistofdruk
Horizontaal bewegen: gemotoriseerdHydro-elektriciteit
2. Hydraulische dubbele-kop paraplu-afdekkers:液压对顶式开卷机De Commissie:
Inclusief: linker- en rechtereenheid,
Open en sluiten: Hydraulisch
Het paar ontwikkelingsframe, aangedreven door de oliecilinder, kan het spoelmateriaal vasthouden.
Structuur: machinelijst, schuifbasis, hoofdas, conisch laadbaar, bewegende cilinder.
Hoofdfunctie: vaste stalen spoel om passieve ontwikkeling te realiseren. Uitgerust met een set handbremsen, die kan worden aangepast aan de spanning van de spoel.De laterale slag wordt afgerond door de dubbelzijdige bewegende oliecilinderDe twee cilinders in het midden kunnen tegelijkertijd naar links en rechts worden verplaatst door de breedte van de spoel aan te passen.
inclusief:左右单元,
Opening en sluiting:
Het is een open raam, vastgemaakt in olie.
结构:机体,滑动基座,主轴,?? 形装料架,移动油??。
Hoofdfunctie: vaste staalrollen, automatisch geactiveerd open rollen. uitgerust met een set handmatig remmechanisme, kan volgens de draad spanning kracht worden geregeld. horizontaal rijden door tweezijdige bewegende olie voltooiing. twee olie kan volgens de breedte van verschillende rollen materiaal schakelen links bewegen.
3.Hydraulisch drukken en geleiden, hydraulisch spadehoofdapparaat, knijpapparaat
液压??头引头机构
Het gebruik van een hydraulisch opheffen en hydraulisch persen kan voorkomen dat het rolmateriaal losgaat.en werken met het aftrekhoofd om het materiaal in de tractierol te leidenDe krachttractie trekt het plaatmateriaal door twee kniprollers en de bovenste kniprol wordt hydraulisch opgeheven en verlaagd.
Structuur: loodraam, loodrol, loodmotor tandwiel, ketting, hefcilinder, steunplaat voor het schopkop, telescopisch paneel, aandrijfscilinder.
Hoofdfuncties: hulp ontwikkeling, de loodrol wordt aangedreven door een motor. Help de ontwikkeler om de plaat kop te leiden naar de schop bord.de schopplaat kan worden verhoogd en verlaagd en teruggetrokken heen en weerTijdens normale werking zal dit apparaat niet deelnemen aan het productieproces.
Klemvoedingsstructuur: Het bestaat uit een machinebasis, een boog, een schuifvoedingsas, een aandrijvingsmotor en een drukcilinder.
Hoofdfunctie: stuur het plaatje naar de achteruitrusting en de transmissie neemt de motorcycloïde reducer en koppeling over.de koppeling is losgemaakt, wordt de bovenste rol hydraulisch opgeheven en de onderste rol wordt door het plaatmateriaal aangedreven om passief te draaien.
4.Middenrolwerktafel:Middenweg
Dit apparaat wordt gebruikt om de plaat te ondersteunen.
5. Geleidingsinrichting导引装置
Het is samengesteld uit een gildeframe, een verplaatsbare platte plaat, een leidend aanpassingsapparaat, een verticaal neerwagen.
Het is samengesteld uit een geleidingsraam, een activiteitsplatte, een geleidingsregulatie-installatie, een verticaal neerwaartse wiel.
6.Eenheid van nivellering:四重式校平机 (Vier zware klassen)
Vier lagen gelijkstellingsunit, beter gelijkstellingsresultaat, loslaatstress
Dit is de kernapparatuur van deze lijn die verdeeld is in het vermogen en het gastheer.
Het aandrijfsonderdeel bestaat uit een kragbestand, een vertrager, een snelheidsregelbare motor, een elektrisch kastje (motordriver), een koppeling, een krachtverspreidende behuizing, een riemwiel, een riem, een universele verbinding en een rem, enz.
Het gastdeel bestaat uit een onderste steun, een frame, een onderasstand, een schuifasstand, een niveaulol, een bovenste drager, een op- en neerste drager, een drager,elektrisch hef- en persapparaat, vergezeld van 2 stuks drukmotor, handmatige smeermotor.
Kenmerken van deze machine:
Het aangenomen vermogen distributie geval, elke leveling roller zijn verbonden met universele kruis koppeling, op en neer leveling roller zijn beide actief, lineaire snelheid is consistentie,dus de wrijving tussen de roller oppervlak en plaat zal afnemen, waardoor de niveauefficiëntie kan toenemen.
Er zijn twee sets rollagers aan beide zijden van de evenwichtige as, één set vlakke druklagers die worden gebruikt om de wrijvingen te verminderen en te voorkomen dat de as vrijkomt, wat de efficiëntie kan verhogen.
Op de machine zijn drie groepen dragerwielen geïnstalleerd die de voor- en achterzijde kunnen aanpassen.Het werd gebruikt om de hoofdrol te ondersteunen en de hardheid van de rol te verhogen en de efficiëntie van het snel gelijkstellenHet lager op het dragerwiel is verzegeld, waardoor het binnendringen van oxydschlaag kan worden voorkomen.
De machine is adopteren worm gear en worm staaf, grote tortie bij het aanpassen bipolaire vertraging en drukken, zware drukkracht,het kon individueel en synchroon worden ingesteld om op te tillen en te drukken, en instel de handmatige micro-instelling.
De niveausrol is mid-frequency inductie blussen, dieper niveau, dat zou kunnen voorkomen dat het lager verbranden wanneer weinig olie en zou de machine leven langer.
De motor is snelheidsverstelbare motor.
Hoofd kenmerk:
Het systeem is onderdeel van de machineconstructie, het werkende deel, het opwaarderende deel en het hoofdvervoersdeel.
机架部分, met behulp van ijzerplaat 接结构, 工作 部分、升降部分与机架部分有机结合在一起。
工作??部分由校平?? 和3 voor het dragen组成.
校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。
De rol van het opwaartse gedeelte is vooral het verhogen van de druk tussen de opwaartse lagen, het reguleren van de druk tussen de opwaartse lagen. Deze elektrische machine bereikt het doel van de opwaartse lagen door middel van een vermindering van de snelheid.
Hoofdtransmissie gedeelte door veranderfrequentie交流电机通过减速机transmissie校平??.
Aan de kant van het materiaal van de schoolplatte machine, 装有独立, 编码器 luchtdrukmeting apparaat, roterende codeur voor het vervoer van vaste maat te snijden afmetingen te controleren en door middel van elektrisch systeem voor vaste maat te controleren.
校平机前面,装有对中装置,可以调节。
7. scheermachine:剪板机
Een scheermachine is een apparaat voor het snijden van de gelijkgestelde staalplaat in de productielijn.
Machinestructuur en kenmerken beschrijving: las van staalplaten, hoge sterkte, goede stijfheid, hydraulische werktuighouder, stabiele en snelle beweging.Het onderste lemmet heeft een voor- en achteruitstelmechanismeDe scherpte van het mes is gelijkmatig en de precisie van de rechte snijding is hoog.en de schaalwaarde is aangegevenHet hydraulische drukmateriaal is stabiel en zacht, en het drukvoetblok is gemaakt van polyurethaanmateriaal, dat het werkstuk niet beschadigt.
Ondersteuningstabel:辅助平台
De tafel bestaat uit twee delen.en het gedeelte in de buurt van de scheermachine kan worden opgeheven en verlaagd om botsing met de houder van de snijmachine te voorkomenDe rol wordt aangedreven door een elektromotor en kan het gesneden plaatmateriaal naar voren vervoeren.
剪板机 achterzijde heeft een platform. Deze platform bestaat uit twee delen, dichtbij het snijmachine gedeelte kan worden opgeheven, om te voorkomen dat het staalbord met de snijbord machine knippers botsen.
Voedingstoestel:
Het voedingsapparaat met twee rollers die door de motor worden aangedreven, kan de plaat naar voren voeden.
送料装置由电机驱动两个,可向前传输钢板. 送料装置由电机驱动两个,可向前传输钢板.
10.Pautomatisch systeem voor laat lossen en stapelenAutomatische onderhoudsdienstZelf堆?? 系统
Daar.is een ondersteunende tafel metdrie pneumatischeEenmaal het stalen plaatje door het voedingsapparaat naar de ontladingstafel is vervoerd, zullen de duwende apparaten beginnen met het sorteren van de platen samen.。
11Elektrisch systeem:Elektrisch besturingssysteem
Centrale bedieningstafel.
12.Hydraulisch systeem:液压系统
Hydraulische energiecentrales
Met inbegrip van:hydraulisch station, kleppen, olietank, verbinding, zachte buis, harde buis enz.
Optie 1: Posten 8,9,10 = Automatisch stapelsysteem
Optie 2:Systeem voor terugspoelen van stalen spoelen
13.Vergelijkbare foto's:类似机器照片 (een soort foto van een machine)
Vier lagen gelijkstellingsunit, beter gelijkstellingsresultaat, loslaatstress
四重式校平机 (Vier zware klassen)
Pautomatisch systeem voor laat lossen en stapelen
Automatische ondergrond

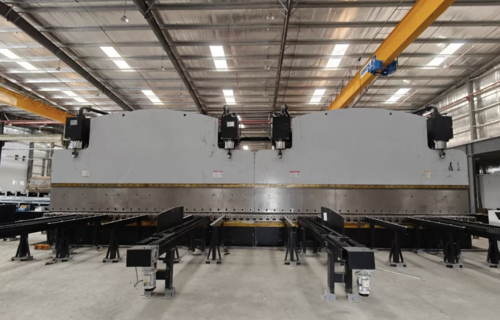

CNC TANDEM HYDRAULIC PRESS BREEK
Model: 2-WE67K-1200/7000
Toepassing: monopolie-, transmissiebuistoren en hoge mast maken
Technische kenmerken
1
Type
Multi-machine Tandem Hydraulische CNC elektro-hydraulische synchro
2
Arbeidskrachten
2X1200 ton
3
Lengte van tafel
2X7000 mm
4
afstand tussen frames
5600 mm
5
Diepte van de keel
1600 mm
6
Open hoogte
1550 mm
7
Een beroerte
450 mm
8
Werken
Versnelling
Uitladen
70 mm/s
Werken
7 mm/s
Terugkeer
65 mm/s
9
Hoofdmotor
2x2x45 kW
10
CNC-systeem
Type: DELEM DA53T
Delem Co., Nederland
2 (Y1,Y2)+tafelkroning
11
Gereedschap
Zie de volgende pagina
TabelmetMecha.Nicale kroning systeem
12
Verzegeling in de cilinders
SKF- of NOK-type
13
Hydraulische onderdelen
BOSCH-Rexroth, Duitsland
14
Hydraulische pomp
SUNNY (HYTEK)VSmerk gemaakt in China
15
Lineaire raster display sensor
FAGAR, SPANJE
16
Belangrijkste elektrische elementen in de kast
Schneider, Frankrijkmerk
17
gewicht
(2x14)0000 kg)
18
Afmeting van het profiel (mm) LxWxH
2-7200x4600x6800
Met voor- en achtervoersysteem,
de breedte: 8800
19
Verpakking:
De machine moet tijdens het vervoer worden gedemonteerd.
Gegevens over de werktuigen van de persrem
Een ingestelde gereedschapsholder, dikte is 40 mm geschikt voor hoge mast paal en monopool
Bevat:Eén gereedschap voor hoge mast en monopool.
Inbegrepen: verstelbare bodemmatrijzen
Optie1
Systeem voor het lossen aan de zijkant van een paal van het druktype
Type voor zwaar werk
Optie2
Afstandsdiagnostiekfunctie.
TDe machineleverancier kan de klant bijstand verlenen bij de diagnose van storingen op afstand en bij de aanpassing van de parameters op afstand.
Optie3
Motorisch voedingssysteem voor en achter, voor paal van grote dikte.Totaal8Eenheden, waaronder 4 eenheden voor de voorzijde en 4 eenheden voor de achterzijde.
Alle voedingsmotoren worden afzonderlijk bestuurd met elektrische contactor en drukknop, deze hebben allemaal twee snelheden, snel en traag.Langzame snelheid voor de eindpositie van de plaat voor het buigen.
OHet is een ketensysteem. Het voordeel is dat het nooit vast komt te zitten.
Optie4
Onderdelen voor1200ton drukrem
Onderdelen voor machines
- Nee, dat is niet waar.
Deeltjes
hoeveelheid
1
M16 Oogbout 吊环螺丝
2 foto's
2
M30 Oogboutvoor cilinders吊环
2 foto's
3
Grote boeien voor de installatie
2 foto's
4
Hex-sleuteleen speciale voor de verbinding van cilinder tot ram大T型22内六角?? 手 ((M30), olie?? 与滑块连接 gebruikt
1 foto
5
55 zelfgemaakte spanner 外六角自制?? 手
1 foto
6
Gras,黄油
1 verpakking
7
Kabelbinding 扎带
30 pic
8
24mm hex sleutel 发黑内六角 手
1 foto
9
grondspoelBoltjes voor het bevestigen van de grond
1 set
ⅡHoofdprestatiesDe Commissie:
1 Het frame van de machine bestaat uit tank, werktafel, linker en rechter behuizing en ram.
Het heeft een hoge sterkte en een goede stijfheid. Het heeft ook trillingen nodig om stress te elimineren.
2 Synchronisatie van beide machinesDe Commissie:Het invoeren van elektrisch-hydraulische
De proportioneel geschikte klep is vervaardigd door BOSCH met een zeer goede prestatie, zoals kleine wrijving tussen mechanische actieparen.een elektrische versterker met een hoge regelactie en een continue werking,Er zijn twee raster displayers aan beide zijden van de machine om de positie van ram continu te controleren en het signaal terug te geven aan het besturingssysteem,dan zal het besturingssysteem elektrisch-hydraulische klep te controleren om twee cilinders synchronisatie op een machine te makenAangezien de raster-displayers op C-platen zijn gemonteerd en niet rechtstreeks op de behuizingsplaten, heeft de afwijking van ram en frame bij het werken geen invloed op de meet- en regelingsnauwkeurigheid.Wanneer twee machines samenwerken, zal de tussen twee machines geïnstalleerde differentiële potentiometer het mechanische synchronisatiesignaal overbrengen naar een elektronisch signaal en terugsturen naar de synchronisatieplaat en het besturingssysteem.Het signaal wordt vergroot door een BOSCH versterker om de synchronisatie van beide machines te regelen door elektrisch-hydraulische proportionele klep te regelenZo wordt de synchronisatie van twee machines met hoge precisie bereikt.
3 Via de computer- Ja.De computer heeft verschillende bedieningstaal, berekent en past de buigkracht automatisch aan.snelheidswijzigingspuntDe bewegingen (Y1, Y2) van de ram kunnen een kleine kanteling maken om aan de bijzondere vereisten van de gebruiker te voldoen.
4 Uitgerust met een goed geleidingssysteem, een positie-metingssysteem en een hydraulisch balanceringssysteem om te voldoen aan de vereisten van de volledige lengte en de excentrieke werkzaamheden.
5 De compensatie-eenheid van de werktafel wordt ingezet om bij het werken de afwijking van de machine te compenseren om de nauwkeurigheid van het werkstuk te waarborgen.
6 Het cilinderoppervlak heeft een goede slijtage en warmtebehandeling, waardoor het goed smeert en een lange levensduur heeft.
