Lichte paal lengte snijmachine Q235A Snijden en snijden naar lengte lijn

Snijdt naar lengte lijn voor licht paal model CTLA8x1800

(Volledig automatisch type, 4 lagen leveling)

Technische parameter

• Dikte van het materiaal:3mm-8mm voor Q235A (Q345=6mm,) warmgewalst zacht staal, ((ST52=6mm)
• Breedte van het materiaal: 800-1800 mm
• Gewicht van de stalen spoel: maximaal 30 ton
• Inwendige diameter van de stalen spoel:Φ508mm-Φ760mm
• Velociteit van het gelijkstellen:5-15 m/min
• Aantal nivelrollers: 13
• Diameter van de gelijkstellingsrollers: 144 mm
• Verplaatsing van de rollen: 150 mm
• Materiaal van de gelijkstellingsrol: GCr15
• Hardenheid van de nivelrol: HRC55-58
• Draagrol: 3 stuks
• Draagroldiameter: 150 mm
• Lengtebereik voor schaal: 2000-12000 mm volgens de eisen
• Tolerantie van de snijlengte: ± 15 mm (op basis van een 8 m lange plaat)
• Vermogen van de hoofdnivelleringsmotor: 45 kW, 960 tpm
• De capaciteit van de scheermachine: 8 mmx2500 mm
• Rotatiehoek van de scheermachine: maximaal 1,5 graden.
• dubbelrand en conisch Snij snelheid 15 m/min.
• Vermogen van de hoofdmotor voor het snijden 11kw
• Dolly bewegende snelheid: 15m/min,instelbaar
• Materiaal voor het snijblad: H13k
• Snijbladdiameter: 310 mm
• Conic snijden Snijrol doorsnede: 310 mm
• Max. binnenste breedte van de dubbele snijmachine: 1800 mm
• Max. binnenste breedte van de conische snijmachine: 2400 mm
• breedte van de machine: ongeveer 7000 mm

Eigenschappen:

Volledig automatisch type, als de juiste breedte voor de paal, lengte CNC gecontroleerd, conisch snijden met automatisering, conisch plaat lossen en stapelen automatisch systeem.

Met twee bladtype dubbel schraaprand snijmachine en conische snijmachine.

(Noot: automatisch stapelsysteem voor platen van minder dan 6 mm, lichte paalplaten)

Toepassing:

Het is voor het ontwikkelen van licht polenmateriaal, het gelijkstellen, snijden, het snijden van de rand en het snijden van het vernauwde proces, om aan de ene kant een kleine breedte, aan de andere kant een grote breedte staalplaat te krijgen.

Detail van het apparaat

1. staal spoel laden dolly wagen

Hoger en lager: Hydraulisch

Horizontaal bewegen: gemotoriseerd

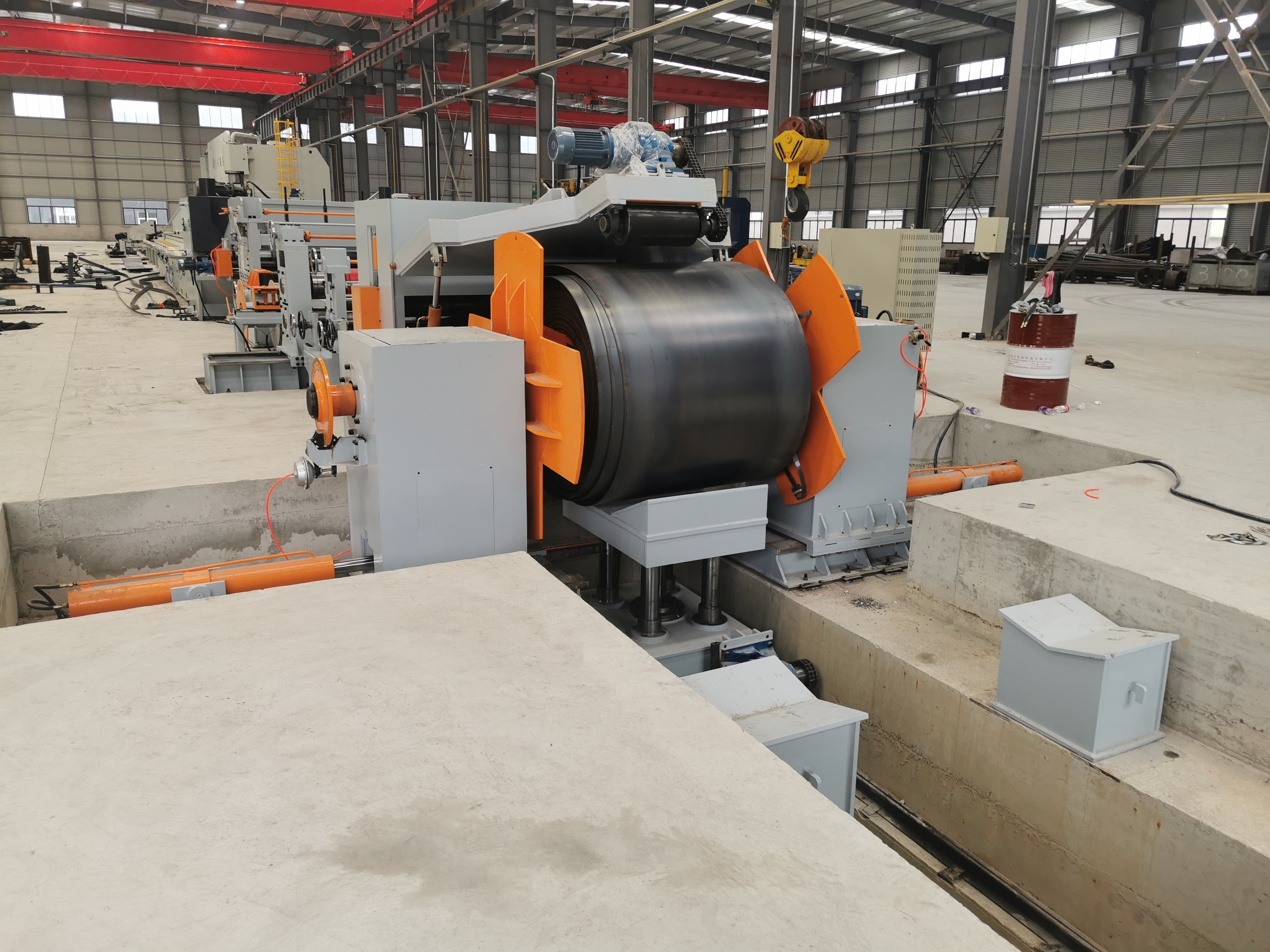

2. Hydraulische dubbele-kop paraplu-afdekkers:

Inclusief: linker- en rechtereenheid,

met remmen die de as een rotatie-spanning geven.

Open en sluiten: Hydraulisch

3. hydraulisch persen en geleiden, hydraulisch scheepshoofd, knijpapparaat

Het is samengesteld uit een frame, een hydraulisch pers- en geleidingsapparaat, een hydraulisch schopkopapparaat, een klemroller en een motorbestuurder, enz.

• Hydraulische pers- en geleidingsinrichting:

Deze bestaat uit een hydraulische pers- en leidingsarm, een pers- en leidingswiel, een versnellingsbak, een motor, enz.

• Hydraulische schepkop:

Deze bestaat uit een hydraulisch schepplaatcontractietoestel, een uitlaatplaat, een hydraulisch apparaat, enz.

• Hydraulisch knijpapparaat

Het bestaat uit een glijbaan, 2 knijprollers, een hydraulisch knijpapparaat, een frame, enz.

• Vermogen deel van hydraulisch knijpapparaat

Deze bestaat uit een wisselstroommotor, een versnellingsbak, een groep spindels en aansluitingen, een lagerstand, één universele verbinding, enz.

4. Midden rollende werktafel

5. Geleidingsinrichting

Het is samengesteld uit een gildeframe, een verplaatsbare platte plaat, een leidend aanpassingsapparaat, een verticaal neerwagen.

6. Niveaueenheid: (type met vier lagen)

Dit is de kernapparatuur van deze lijn die verdeeld is in het vermogen en het gastheer.

Het krachtgedeelte bestaat uit een voedingsbron, een decelerator, een AC-versnellingsmotor, een AC-elektrische kast ((AC-frequentiemotor), een koppeling, een casing voor het verdelen van stroom, een bandwiel, een band,universele verbinding en YWZ-rem, enz.

Het gastdeel bestaat uit een onderste steun, een frame, een onderasstand, een schuifasstand, een niveaulol, een bovenste drager, een op- en neerste drager, een drager,elektrisch hef- en persapparaat, vergezeld van 2 stuks drukmotor, handmatige smeermotor.

Kenmerken van deze machine:

Het aangenomen vermogen distributie geval, elke leveling roller zijn verbonden met universele kruis koppeling, op en neer leveling roller zijn beide actief, lineaire snelheid is consistentie,dus de wrijving tussen de roller oppervlak en plaat zal afnemen, waardoor de niveauefficiëntie kan toenemen.

Er zijn twee sets rollagers aan beide zijden van de evenwichtige as, één set vlakke druklagers die worden gebruikt om de wrijvingen te verminderen en te voorkomen dat de as vrijkomt, wat de efficiëntie kan verhogen.

Op de machine zijn twee groepen dragerwielen geïnstalleerd die de voor- en achterzijde op en neer kunnen aanpassen.Het werd gebruikt om de hoofdrol te ondersteunen en de hardheid van de rol te verhogen en de efficiëntie van het snel gelijkstellenHet lager op het dragerwiel is verzegeld, waardoor het binnendringen van oxydschlaag kan worden voorkomen.

De machine is adopteren worm gear en worm staaf, grote tortie bij het aanpassen bipolaire vertraging en drukken, zware drukkracht,het kon individueel en synchroon worden ingesteld om op te tillen en te drukken, en instel de handmatige micro-instelling.

De niveausrol is mid-frequency inductie blussen, dieper niveau, dat zou kunnen voorkomen dat het lager verbranden wanneer weinig olie en zou de machine leven langer.

Het is een zeer eenvoudig proces om de olie van de gasheermachine te stabiliseren..De motor is een snelheidsverstelbare motor met gelijkstroom.Het is mogelijk dat de bremstijd met twee derde korter is dan de gebruikelijke bremstijden en dat de efficiëntie van het gelijkstellen snel wordt verbeterd..

7Roterende snijmachine:

Met inbegrip van:Hydraulische schuifbalk Q12Y-6*2000.

De scheer kan 3 graden worden gedraaid om geschikt te zijn voor het snijden van lichte paalplaten.

Na het snijden, zal de plaat parallelogram, op deze manier vermindert het materiaal afval en gemakkelijk voor het volgende proces van licht paal maken

8. staallengte draagtafel + dolly, met automatiseringsinrichting:

Er is een dolly aan de voorzijde van de dubbelrand snijmachine. Het is voor de controle van het snijden recht en rechthoekige plaat grootte.Door de plaats van het stopje op de dolly te veranderen om de rechthoekige plaatgrootte te regelen..

De dolly met gemotoriseerd rijden kan naar de juiste positie op de tafel bewegen volgens de lengte van de paalplaat.

De tafelrol met gemotoriseerde aandrijving, wanneer de rol wordt gedompeld door een motor, kan de plaat naar de snijmachine verplaatsen en hoeft de plaat niet handmatig te duwen.het kan worden aangedreven door motor en ketensysteem, kan ook de plaat handmatig verplaatsen voor het instellen van de plaat.

Zowel op de dolly als in de voorkant snij-eenheid, zijn er pneumatische apparaat voor drukplaat te stoppen om de juiste afmeting van de rechthoekige plaat te krijgen.

9Plaat opheffing apparaat.

Dit apparaat bestaat uit twee pneumatische cilinders en kan naargelang de lengte van de plaat op verschillende plaatsen worden verplaatst.

Wanneer de plaat de voorkant van de snijunit bereikt, zal de plaat worden gestopt, dit apparaat zal de plaat opheffen, zodat de dolly de plaat kan vastklemmen en verplaatsen.

• Dubbelrand snijmachine.

De dubbelrands snijdmachine is gebaseerd op het rollenscherpingsprincipe om de stalen plaat te snijden.

Het is voor het snijden van de schraper van de warmgewalste stalen plaat om de exacte breedte voor de lichtstaaf te krijgen.

Met inbegrip van: twee paar knijprollers, motor, versnellingsbak, vier lemmen

Op en neer twee schroefrollers, met 2 paren snijbladen.

De rollers van het schroeftype zijn gemakkelijk om het snijblad in elke positie aan te passen voor het snijden van platen van elke maat.

11. Draagtafel met poollengte + dolly, met automatiseringsinrichting:

Er is een dolly aan de voorzijde van het snijapparaat. Het is voor de controle van de conische snijgraad. Door de positie van de stop op dolly te veranderen om de conische snijgraad te controleren.

De dolly met gemotoriseerde aandrijving, kan naar de juiste positie op de tafel bewegen volgens de lengte van de paalplaat en de plaat vastklemmen om de juiste bewegende richting van de plaat te krijgen.

De tafelrol met gemotoriseerde aandrijving, wanneer de rol wordt gedompeld door een motor, kan de plaat naar de snijmachine verplaatsen en hoeft de plaat niet handmatig te duwen.het kan worden aangedreven door motor en ketensysteem, kan ook de plaat handmatig verplaatsen voor het instellen van de plaat.

Zowel op de dolly als in de voorste conic-snijdingseenheid zijn er pneumatische toestellen om de drukplaat te stoppen om de juiste conicsnijhoek te krijgen.

12Plaat opheffing apparaat.

Dit apparaat bestaat uit twee pneumatische cilinders en kan naargelang de lengte van de plaat op verschillende plaatsen worden verplaatst.

Wanneer de plaat de voorkant van de snijunit bereikt, zal de plaat worden gestopt, dit apparaat zal de plaat opheffen, zodat de dolly de plaat kan vastklemmen en verplaatsen.

13. Taper snijmachine

De conische snijmachine is gebaseerd op het principe van het rollen om het stalen plaatje te snijden en trapeziumplaten met een bepaalde conische snelheid te krijgen.

Met inbegrip van: twee paren knipperrollers, motor, versnellingsbak, boven- en onderknipperrollers, twee lemmen,

Op en neer twee schroefrollers, met één paar snijbladen.

De rollers van het schroeftype zijn gemakkelijk om het snijblad in elke positie aan te passen voor het snijden van platen van elke maat.

14. Tafel voor het ondersteunen van een bal voor een afgewerkte conische plaat

15Automatisch systeem voor het lossen en stapelen van koppelplaten

Er zijn twee pneumatische knipperrollers. De onderste knipperrol is met gemotoriseerd rijden, wanneer de rol door de motor wordt gedompeld, kan de conische plaat ver weg van de snijunit bewegen.Toen de plaat stopte met bewegen, zal de rol omhoog stijgen en ruimte geven voor het lossen van de plaat.

Onder de tafel, dit zijn 12 eenheden pneumatisch lossen apparaat. ze kunnen stijgen van het midden van de tafel, dan twee stukken conische plaat zal glijden naar beide zijden stapelstand.

16Elektrisch systeem:

Centrale bedieningstafel.

Voor dubbelrands- en conicssnijding hebben ook PLC, AC-driver-omvormer de eigenschap van snelle respons en goede activiteit, die de snelheid van de dolly effectief kan regelen.

17 Hydraulisch systeem:

Hydraulisch vermogen 25L/min

Met inbegrip van:hydraulisch station, kleppen, olietank, verbinding, zachte buis, harde buis, enz.

18. Pneumatisch systeem:

Voor dolly- en tafelclutch, platenopheffing, platenontlading, enz.

19.Mogelijkheid:

Aanvullende leveling eenheid na het conisch snijden.

Laat de spanning van het stalen plaatje los, en gemakkelijk voor het volgende proces.

(dit apparaat is geschikt voor een plaat met een dikte van minder dan 6 mm voor een straatverlichtingsmast)

20. Optie: Plaat offline systeem

(Nadat de platen op lengte zijn gesneden, kan het systeem de plaat naar de zijkant van de machine verplaatsen.)
