Laswerk - boogrobots
Met adaptieve lasvermogen
GEKWALISEERDE en flexibele bogensweisrobots

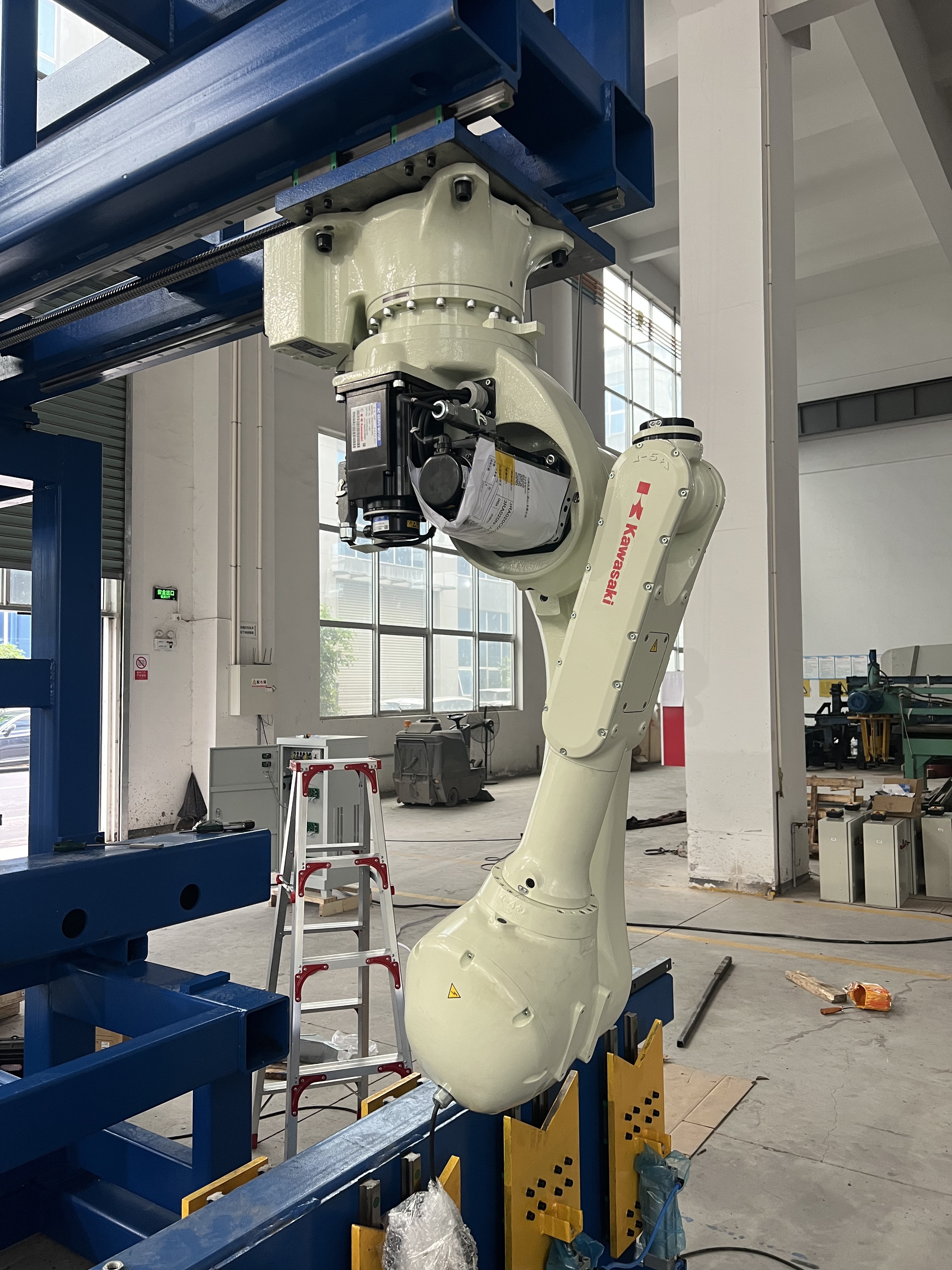

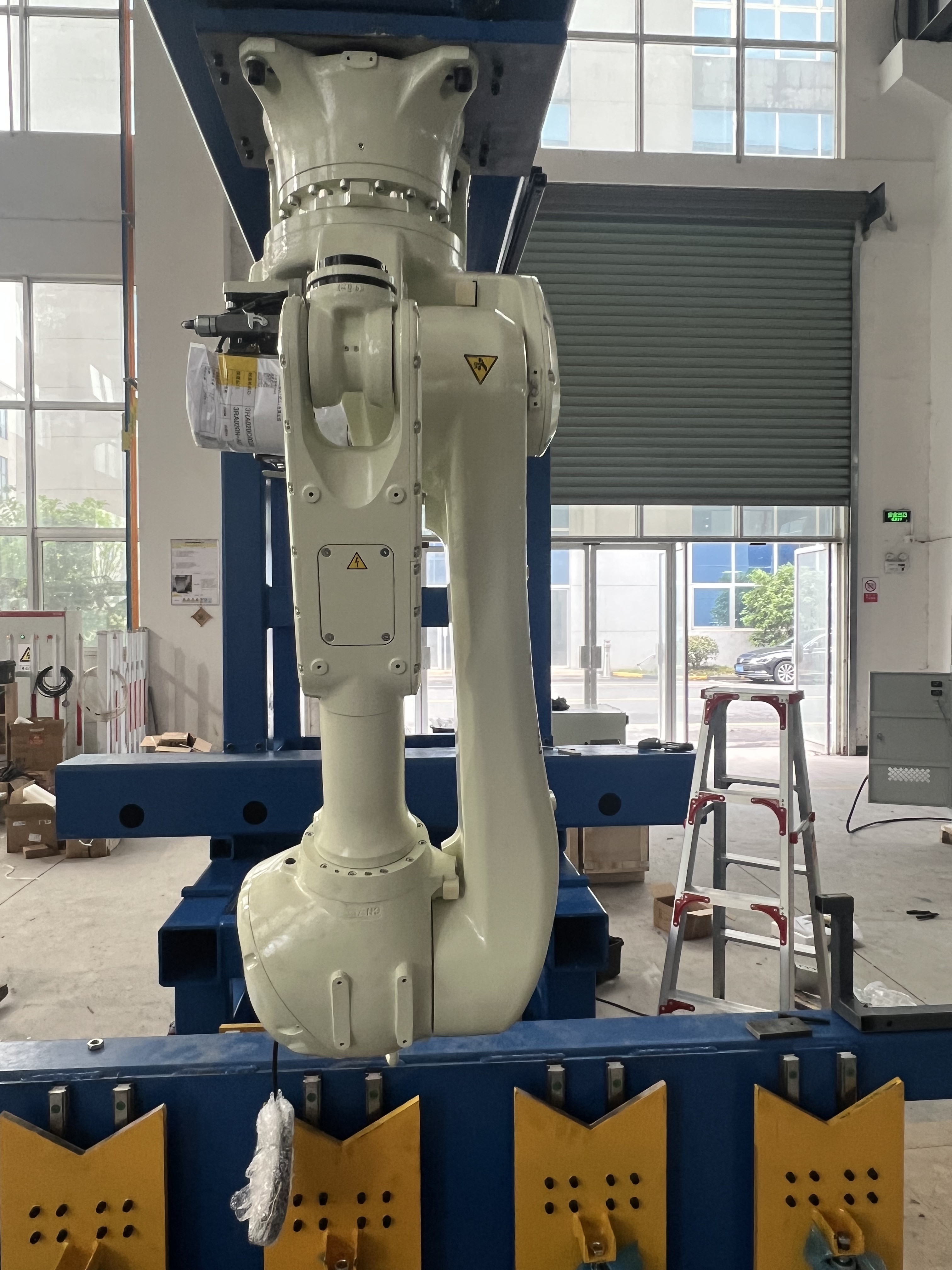

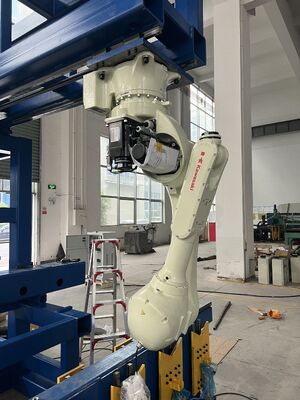

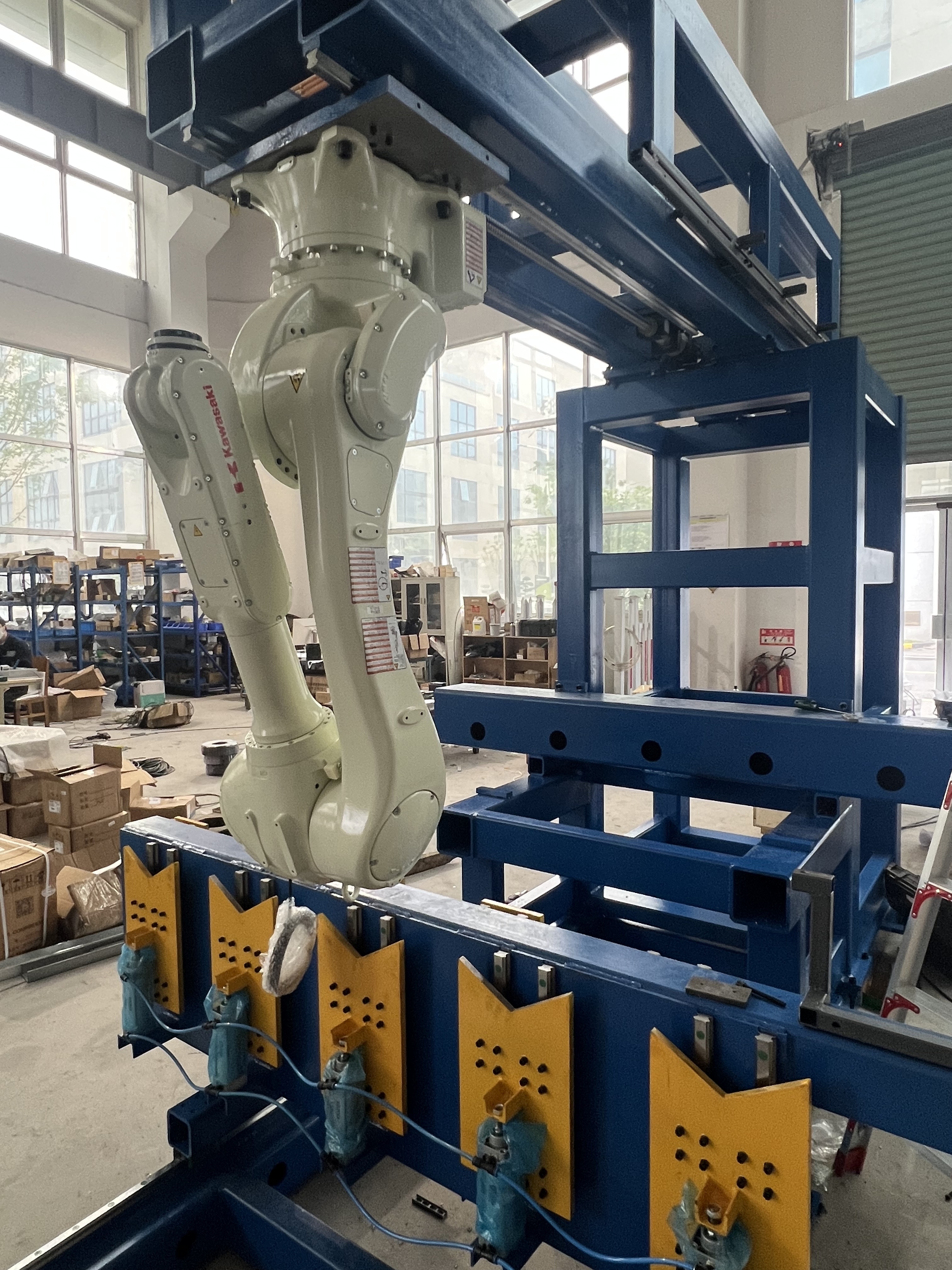

Kawasaki's BA- en R-serie bogensweisrobots maken gebruik van de nieuwste bogensweistechnologie om de kwaliteit van een geschoolde menselijke lasser te evenaren.De robots zijn standaard uitgerust met boogsweissoftware die een snelle en eenvoudige programmering van het procespad mogelijk maakt.De adaptieve lasfunctie is beschikbaar om de positie van de robot, het weefpatroon en de snelheid tijdens het lassen te wijzigen om variabele gewrichten te vullen.flexibiliteit en hoge nauwkeurigheid maken Kawasaki's bogensweisrobots ideaal voor een breed scala van bogensweistoepassingen.
Typische toepassingen:
Arc welding software:
- Offline programmeringssoftware - KCONG
BA006N robot
GEKWALISEERDE en flexibele bogensweisrobots
Kawasaki's geavanceerde booglassenrobots tonen vanaf het moment dat ze worden geïnstalleerd het potentieel van een bekwame bediener.
BA006N Overzicht
Hulpbelasting 6 kg
Achsen 6
Bereik 1.445 mm
Herhaalbaarheid ±0,05 mm
Toepassingen:
- Ik weet het niet.
Download
Brochure voor bogensweisrobots
Bewegingsbereik en afmetingen
Klik op de onderstaande tekeningen om deze te bekijken.
- Ik weet het niet.
VISIE SPEC
Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
|
Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
|
|
Type
|
Gelaagde robot
|
|
Vrijheidsgraad
|
6
|
|
Max. nuttige lading (kg)
|
6
|
|
Maximaal bereik (mm)
|
1,445
|
|
Positioneel herhaalbaar (mm) 1
|
±0.05
|
|
Bewegingsbereik (°)
|
Armrotatie (JT1)
|
±165
|
|
Arm-out-in (JT2)
|
+150 - -90
|
|
Arm omhoog naar beneden (JT3)
|
+45 - -175
|
|
Wrist Swivel (JT4)
|
± 180
|
|
Wrist Bend (JT5)
|
±135
|
|
Wrist Twist (JT6)
|
± 360
|
|
Maximale snelheid (°/s)
|
Armrotatie (JT1)
|
240
|
|
Arm-out-in (JT2)
|
240
|
|
Arm omhoog naar beneden (JT3)
|
220
|
|
Wrist Swivel (JT4)
|
430
|
|
Wrist Bend (JT5)
|
430
|
|
Wrist Twist (JT6)
|
650
|
|
Moment (N•m)
|
Wrist Swivel (JT4)
|
12
|
|
Wrist Bend (JT5)
|
12
|
|
Wrist Twist (JT6)
|
3.75
|
|
Moment van traagheid (kg•m2)
|
Wrist Swivel (JT4)
|
0.4
|
|
Wrist Bend (JT5)
|
0.4
|
|
Wrist Twist (JT6)
|
0.07
|
|
Gewicht (kg)
|
150
|
|
Lichaamskleur
|
Munsell 10GY9/1-equivalent
|
|
Installatie
|
Vloer, plafond
|
|
Milieuomstandigheden
|
Omgevingstemperatuur (°C)
|
0 - 45
|
|
Relatieve luchtvochtigheid (%)
|
35 - 85 (Geen dauw en geen ijs toegestaan)
|
|
Vermogensbehoeften (kVA) 2
|
2.0
|
|
Beschermingsgraad
|
IP65
|
|
Controller
|
Amerika
|
E01
|
|
Europese Unie
|
|
Japan en Azië
|
¥1: voldoet aan ISO9283
₹2: hangt af van de nuttige lading en de bewegingspatronen
RA005L robot
GEKWALISEERDE en flexibele bogensweisrobots
De R-serie robots stellen de maatstaf voor alle kleine tot middelgrote industriële robots.Het bereik en het werkbereik maken de R-serie robots ideaal voor een breed scala aan toepassingen in een veelheid aan verschillende industrieën..
RA005L Overzicht
Hulpbelasting 5 kg
Achsen 6
Bereik 903 mm
Herhaalbaarheid ±0,03 mm
Toepassingen:
- Ik weet het niet.
Download
Brochure voor bogensweisrobots
Bewegingsbereik en afmetingen
Klik op de onderstaande tekeningen om deze te bekijken.
- Ik weet het niet.
VISIE SPEC
Voor de toepassing van deze richtlijn geldt dat:
|
Voor de toepassing van deze richtlijn geldt dat:
|
|
Type
|
Gelaagde robot
|
|
Vrijheidsgraad
|
6
|
|
Max. nuttige lading (kg)
|
5
|
|
Maximaal bereik (mm)
|
903
|
|
Positioneel herhaalbaar (mm) 1
|
±0.03
|
|
Bewegingsbereik (°)
|
Armrotatie (JT1)
|
± 180
|
|
Arm-out-in (JT2)
|
+135 - -80
|
|
Arm omhoog naar beneden (JT3)
|
+118 - −172
|
|
Wrist Swivel (JT4)
|
± 360
|
|
Wrist Bend (JT5)
|
±145
|
|
Wrist Twist (JT6)
|
± 360
|
|
Maximale snelheid (°/s)
|
Armrotatie (JT1)
|
300
|
|
Arm-out-in (JT2)
|
300
|
|
Arm omhoog naar beneden (JT3)
|
300
|
|
Wrist Swivel (JT4)
|
460
|
|
Wrist Bend (JT5)
|
460
|
|
Wrist Twist (JT6)
|
740
|
|
Moment (N•m)
|
Wrist Swivel (JT4)
|
12.3
|
|
Wrist Bend (JT5)
|
12.3
|
|
Wrist Twist (JT6)
|
7
|
|
Moment van traagheid (kg•m2)
|
Wrist Swivel (JT4)
|
0.4
|
|
Wrist Bend (JT5)
|
0.4
|
|
Wrist Twist (JT6)
|
0.12
|
|
Gewicht (kg)
|
37
|
|
Lichaamskleur
|
Munsell 10GY9/1-equivalent
|
|
Installatie
|
Vloer, plafond
|
|
Milieuomstandigheden
|
Omgevingstemperatuur (°C)
|
0 - 45
|
|
Relatieve luchtvochtigheid (%)
|
35 - 85 (Geen dauw en geen ijs toegestaan)
|
|
Vermogensbehoeften (kVA) 2
|
1.5
|
|
Beschermingsgraad
|
IP65
|
|
Controller
|
Amerika
|
E77
|
|
Europese Unie
|
E71
|
|
Japan en Azië
|
E74
|
¥1: voldoet aan ISO9283
₹2: hangt af van de nuttige lading en de bewegingspatronen
RA006L Robot
GEKWALISEERDE en flexibele bogensweisrobots
De R-serie robots stellen de maatstaf voor alle kleine tot middelgrote industriële robots.Het bereik en het werkbereik maken de R-serie robots ideaal voor een breed scala aan toepassingen in een veelheid aan verschillende industrieën..
RA006L Overzicht:
Hulpbelasting 6 kg
Achsen 6
Bereik 1.650 mm
Herhaalbaarheid ±0,06 mm
Toepassingen:
Download
Brochure voor bogensweisrobots
Bewegingsbereik en afmetingen
Klik op de onderstaande tekeningen om deze te bekijken.
- Ik weet het niet.
VISIE SPEC
Voor de toepassing van deze verordening geldt dat de in punt 3.4.1 bedoelde voorschriften worden nageleefd.
|
Voor de toepassing van deze verordening geldt dat de in punt 3.4.1 bedoelde voorschriften worden nageleefd.
|
|
Type
|
Gelaagde robot
|
|
Vrijheidsgraad
|
6
|
|
Max. nuttige lading (kg)
|
6
|
|
Maximaal bereik (mm)
|
1,650
|
|
Positioneel herhaalbaar (mm) 1
|
±0.06
|
|
Bewegingsbereik (°)
|
Armrotatie (JT1)
|
± 180
|
|
Arm-out-in (JT2)
|
+145 - -105
|
|
Arm omhoog naar beneden (JT3)
|
+150 - -163
|
|
Wrist Swivel (JT4)
|
±270
|
|
Wrist Bend (JT5)
|
±145
|
|
Wrist Twist (JT6)
|
± 360
|
|
Maximale snelheid (°/s)
|
Armrotatie (JT1)
|
250
|
|
Arm-out-in (JT2)
|
250
|
|
Arm omhoog naar beneden (JT3)
|
215
|
|
Wrist Swivel (JT4)
|
365
|
|
Wrist Bend (JT5)
|
380
|
|
Wrist Twist (JT6)
|
700
|
|
Moment (N•m)
|
Wrist Swivel (JT4)
|
13
|
|
Wrist Bend (JT5)
|
13
|
|
Wrist Twist (JT6)
|
7.5
|
|
Moment van traagheid (kg•m2)
|
Wrist Swivel (JT4)
|
0.45
|
|
Wrist Bend (JT5)
|
0.45
|
|
Wrist Twist (JT6)
|
0.14
|
|
Gewicht (kg)
|
150
|
|
Lichaamskleur
|
Munsell 10GY9/1-equivalent
|
|
Installatie
|
Vloer, plafond
|
|
Milieuomstandigheden
|
Omgevingstemperatuur (°C)
|
0
- 45.
|
|
Relatieve luchtvochtigheid (%)
|
35 - 85 (Geen dauw en geen ijs toegestaan)
|
|
Vermogensbehoeften (kVA) 2
|
2.0
|
|
Beschermingsgraad
|
IP65
|
|
Controller
|
Amerika
|
E01
|
|
Europese Unie
|
|
Japan en Azië
|
¥1: voldoet aan ISO9283
₹2: hangt af van de nuttige lading en de bewegingspatronen
RA010N Robot
GEKWALISEERDE en flexibele bogensweisrobots
De R-serie robots stellen de maatstaf voor alle kleine tot middelgrote industriële robots.Het bereik en het werkbereik maken de R-serie robots ideaal voor een breed scala aan toepassingen in een veelheid aan verschillende industrieën..
RA010N Overzicht:
Hulpbelasting 10 kg
Achsen 6
Bereik 1.450 mm
Herhaalbaarheid ±0,06 mm
Download
Brochure voor bogensweisrobots
Bewegingsbereik en afmetingen
Klik op de onderstaande tekeningen om deze te bekijken.
- Ik weet het niet.
