| Merknaam: | CMC |
| Model Number: | 2-we67k-650/6000 |
| MOQ: | 1 set |
| Betalingsvoorwaarden: | L / C, T / T |

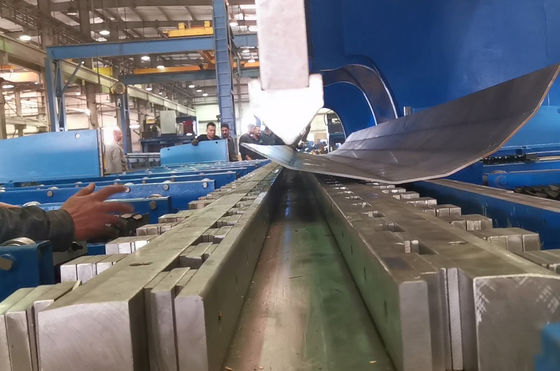

Vaste Cnc Hydraulische Press Brake Machine voor het maken van licht paal en hoge mast
Toepassing: het maken van lichtstokken en hoogmast
| Technische kenmerken | |||
| 1 | Type | Multi-machine Tandem Hydraulische CNC elektro-hydraulische synchro | |
| 2 | Arbeidskrachten | 2X650 ton | |
| 3 | Lengte van tafel | 2x6000 mm | |
| 4 | afstand tussen frames | 4800 mm | |
| 5 | Diepte van de keel | 1500 mm | |
| 6 | Open hoogte | 1255 mm | |
| 7 | Een beroerte | 320 mm | |
|
|
Werken |
Uitladen | 70 mm/s |
| Werken | 7.5 mm/s | ||
| Terugkeer | 75 mm/s | ||
| 9 | Hoofdmotor | 2x45kw (merk Siemens) | |
| 10 | CNC-systeem |
Type: DELEM DA52S |
|
| 11 | Gereedschap |
met een vermogen van niet meer dan 50 W |
|
| 12 | Verzegeling in de cilinders | NOK, gemaakt in Japan of SFK | |
| 13 | Hydraulische onderdelen | BOSCH-Rexroth -, Duitsland | |
| 14 | Hydraulische pomp | BOSCH-Rexroth -, Duitsland of SUNNY, VS | |
| 15 | Lineaire raster display sensor | HEIDENHAIN, GERMANIË | |
| 16 | Belangrijkste elektrische elementen in de kast | Schneider | |
| 17 | gewicht | 2x72000 kg | |
| 18 | Algemene afmetingen ((mm) LxWxH | 2xx6250x3840x5920 ((niet met voorste steun inbegrepen) | |
| 19 | Verpakking: |
met een oppervlak van niet meer dan 10 mm |
|
Optieposten:
| Optie 1 |
Met één gereedschapsholder is de dikte 18 mm |
|
| Optie 2 | Extra 2 sets cirkel-op gereedschap en 1 set bodem gereedschap geschikt voor het maken van min OD 60mm cirkel taper type licht paal.Een is 16m ((11/1000 tarief) en een ander is 16m (13/1000 tarief)Het totale bodemgereedschap is 16 m (een zijde is 11/1000, de andere zijde is 13/1000). | |
| Optie 3 | druktype Lichte paal zijdelingse lossystemen, | |
| Optie 4 | Motorisch voedingssysteem voor en achter, voor paal van grote dikte | |
Opmerking:Y1,Y2 As------Twee lineaire weegschaal aan beide zijden van de ram om de cilinders te bedienen.II Hoofdprestaties:
1 Het frame van de machine bestaat uit een tank, een werktafel, een linker- en een rechterbehuizing en een
Het heeft dus een hoge sterkte en een goede stijfheid.
stress.
2 Synchronisatie werkingsprincipe van beide machines:
De proportioneel geschikte klep is vervaardigd door BOSCH met een zeer goede prestatie, zoals kleine wrijving tussen mechanische actieparen.een elektrische versterker met een hoge regelactie en een continue werking,Er zijn twee raster displayers aan beide zijden van de machine om de positie van ram continu te controleren en het signaal terug te geven aan het besturingssysteem,dan zal het besturingssysteem elektrisch-hydraulische klep te controleren om twee cilinders synchronisatie op een machine te makenAangezien de raster-displayers op C-platen zijn gemonteerd en niet rechtstreeks op de behuizingsplaten, heeft de afwijking van ram en frame bij het werken geen invloed op de meet- en regelingsnauwkeurigheid.Wanneer twee machines samenwerken, zal de tussen twee machines geïnstalleerde differentiële potentiometer het mechanische synchronisatiesignaal overbrengen naar een elektronisch signaal en terugsturen naar de synchronisatieplaat en het besturingssysteem.Het signaal wordt vergroot door een BOSCH versterker om de synchronisatie van beide machines te regelen door elektrisch-hydraulische proportionele klep te regelenZo wordt de synchronisatie van twee machines met hoge precisie bereikt.
3 Door middel van een computer kan de bediener met de machine communiceren.De computer heeft verschillende bedieningstaal, berekent en past de buigkracht automatisch aan.Ook kan het berekenen en controleren van de dode puntDe bewegingen (Y1, Y2) van de ram kunnen een kleine kanteling maken om aan de speciale vereisten van de gebruiker te voldoen.
4 Uitgerust met een goed geleidingssysteem, een positie-metingssysteem en een hydraulisch balanceringssysteem om te voldoen aan de vereisten van de volledige lengte en de excentrieke werkzaamheden.
5 De compensatie-eenheid van de werktafel wordt ingezet om bij het werken de afwijking van de machine te compenseren om de nauwkeurigheid van het werkstuk te waarborgen.
6 Het cilinderoppervlak heeft een goede slijtage en warmtebehandeling, waardoor het goed smeert en een lange levensduur heeft.
