Hete Onderdompeling die Materiaal 6 duim X galvaniseren 6m het viervoudige lijn Volautomatische galvaniseren
De lange lansierstop binnen het blazen technologie door hete samengeperste lucht wordt te gebruiken gebruikt voor pijp boven 1“ (met inbegrip van 1“). Het gebruik van deze technologie resulteert in verbetering op kwaliteit van het binnen blazen, het bewaren van stoomconsumptie en het verminderen van generatiehoeveelheid zinkpoeder.
Kan het zorgvuldig ontworpen zinkstof die systeem verzamelen zinkconsumptie verminderen en helpen om verrichtingsveiligheid van de stoffilter te verbeteren.
Deze galvaniserende installatie wordt gebouwd zodat de pijpen kunnen in ketel worden ondergedompeld en dan aan binnen-blaast post automatisch worden teruggetrokken.
Het type van sterwiel wordt het onderdompelende apparaat gebruikt voor pijp het onderdompelen. Het kan helpen om de het onderdompelen tijd buigzaam aan te passen door verschillend lopend programma te gebruiken.
| Nominale Grootte | Gewicht van Pijp | Productiecapaciteit | ||
| In | kg/m | Kg/6.0m | PCs. /hr.approx. | kg/hr.approx. |
| 1/2 ″ | 1.22 | 7.32 | 1776 | 13000 |
| 3/4 ″ | 1.58 | 9.48 | 1688 | 16000 |
| 1 ″ | 2.44 | 4.64 | 1092 | 16000 |
| 1-1/4 ″ | 3.14 | 18.84 | 850 | 16000 |
| 1-1/2 ″ | 3.61 | 21.65 | 522 | 16000 |
| 2 ″ | 5.1 | 30.6 | 260 | 16000 |
| 3 ″ | 6.51 | 39.06 | 410 | 16000 |
| 4 ″ | 12.1 | 72.6 | 220 | 16000 |
| 5“ | 15.03 | 90.2 | 178 | 16000 |
| 6“ | 17.82 | 106.9 | 150 | 16000 |
Nota:
(1) de Capaciteit is beperkt binnen 16000 kg/hr die bij het verwarmen van capaciteit van de ketel gebaseerd is.
(2) de buislengte is 6m.
(3) de bovengenoemde cijfers zijn gebaseerd op 100%-het werk efficiency.
Sommige soorten squire en rechthoekige pijpen kunnen door deze lijn worden behandeld. Maar de lijn zou binnen 2 pijpen moeten worden beperkt, zou de verhouding van lange en korte kant binnen 1,5 moeten worden beperkt en min. droeg afmeting van pijp moet groter zijn dan 25mm.
vierkante pijp 20*20mm; 25*25mm; 30*30mm; 40*40mm, 50*50mm; 60*60mm; 75*75mm; 80*80mm; 90*90mm; 100*100mm; 120*120mm; 127*127mm
rechthoekige pijp
13*26mm; 20*40mm; 25*50mm; 30*60mm; 40*80mm; 50*100mm; 60*120mm; 70*140mm; 80*160mm; 50.8*101.6mm
Droog type galvaniserend systeem;
De pijp OD onder 1-1/2“ (met inbegrip van 1-1/2“) wordt verwerkt met viervoudige lijnmanier;
Pijp OD 2“ - 4“ (met inbegrip van 4“) worden verwerkt met dubbele lijnmanier.
De pijp OD 5“ en 6 wordt“ verwerkt met enige lijnmanier.
Buiten pijp: Door de Samengeperste Lucht met het buiten blazen
Binnen van pijp: Pijp OD 1/2“ en 3/4“ door Oververhitte Stoom binnen blazende pijp.
Voor pijp wordt OD boven 1“ (met inbegrip van 1“) lansierstop binnen het blazen techniek goedgekeurd voor het verbeteren van de binnendeklaagkwaliteit, de consumptie van de besparingsstoom en het verminderen van de generatie van zinkpoeder.
B.S 1387 Licht en Middelgroot Reeks, DIN 2441 enz.
Het metrische systeem van meting zal worden toegepast.
Voeding: Door Stadslevering
Primaire Bron: 380V±5%, 50HZ, 3 faseren, controleren Kringsbron: 220V, 50HZ, Enige fase, 24V D, C,
De transformator voor controlekring en solenoïderol zal door de verkoper worden voorbereid.
Algemene Capaciteit: abt. 260KW (Gehele installatie; met inbegrip van hulpmateriaal)
Druk: 0.6Mpa (min. 0.5Mpa op het nutspunt)
Consumptie: 30Nm3/h
Consumptie: bij volledige capaciteit: ong. 1.900.000 Kcal/hr
Aardgas 230Nm3/hr (verbrandingswaarde van aardgas: 8500Kcal/litre)
Bij nutteloze verrichting: ong. 200.000 Kcal/hr
Aardgas: 24nm3/hr
De druk van gas vóór branders: max. 0.4Mpa
Druk: 1.25Mpa (Min. 1.0Mpa op nutspunt)
Temperatuur: 275°C
De staalpijpen zijn zure ingelegde, dubbele stroomdeklaag en opeenvolgend droog. En dan worden de droge pijpen ondergedompeld in zinkbad door sterwiel onder te dompelen.
De grafiek van de productiestroom van zwarte staalpijp aan gegalvaniseerde pijp is als volgt: (Zwarte staalpijp)
De volgende lijst toont voorbeelden van de productietarieven voor elke grootte van de Middelgrote pijpen van B.S., in de gunstige omstandigheden.
(4) het onderdompelen de tijd is een zeer grote factor van het productietarief wanneer de zware deklaag wordt vereist. Het onderdompelen de tijd om noodzakelijk deklaaggewicht te krijgen varieert hoofdzakelijk al naar gelang de chemische samenstelling van de pijpen wanneer de exploitatievoorwaarden hetzelfde zijn. Het productietarief die pijpen die langere het onderdompelen tijd vergen zal lager worden.
(5) de eerlijkheid zal Het buigen van pijpen zoveel mogelijk klein zijn. De pijpen met het grote buigen kunnen niet regelmatig in deze installatie worden verwerkt.
Men adviseert dat het buigen van pijpen minder dan 5mm/6m zou moeten zijn.
Een bundel van pijpen die gewoonlijk ongeveer 3 ton wegen wordt opeenvolgend schoongemaakt
in de zure inleggende, 1st smeltende en 2de smeltende tanks door luchtreiskraan te gebruiken.
Geen water het spoelen technologie wordt goedgekeurd voor het bewaren van waterverbruik en het verlichten van de milieuverontreiniging.
Na het inleggen van de pijpen worden ondergedompeld in 1st smeltende (vuile) tank en in 2de smeltende (schone) tank dan ondergedompeld. De smeltende oplossing van 1st en 2de smeltende tank is het verbonden samen worden een doorgevend behandelingssysteem. Het stroomtarief om systeem door te geven is 3 m3 /h.The FeCl2 inhoud in 1st smeltende tank rond 10g per draagstoel zullen worden gecontroleerd en FeCl2 inhoud van oplossing na het regenereren van behandeling zal onder 0.5g per draagstoel worden gecontroleerd. Deze schone oplossing zal in 2de smeltende (schone) worden gepompt tank en FeCl2 inhoud in 2de smeltende tank zal met 1g per draagstoel worden gecontroleerd. De oplossing zal onophoudelijk in 1st smeltende (vuile) worden gepompt tank en zal dan gepompt worden aan regeneratiepost. Zodat na tweede smelten van oplossing het plakken aan de oppervlakte van de pijp zeer schoon zal zijn. De zinkresidu's die in ketel en zinkconsumptie produceren zullen worden verminderd.
Het heeft gebruikt het ontvetten geen procedure in dit systeem door de lijn van ERW van geen olieleiding te gebruiken geadviseerd. Andere wijs u moet maatregel goedkeuren om afval het ontvetten oplossing te behandelen en het spoelen van water.
Het voorbehandelingsmateriaal bestaat uit volgende punten
Afmetingen: 8000 (L) ×1600 (D) ×1500 (W) MM
Materiaal: Glasvezel met vloeistaalstructuur.
Na wordt gesmolten, worden de pijpen vervoerd en droog in de drogende oven die door uitlaatgas van de galvaniserende oven wordt verwarmd. Het bestaat uit de volgende punten:
Materiaal: staalstructuur
(2) één reeks van aandrijvingseenheid met motor met drijfwerk 4KW, die stap voor stap loopt.
(1) oven (met de stralingsplaten van de gietijzerhitte) Afmetingen: 8500 (L) ×9124 (W) mm
(2) één reeks van het hitte-ruilmiddel van de staalpijp voor hete lucht die droog systeem blazen.
(3) één reeks van roestvrij staalwarmtewisselaar voor hete samengeperste die lucht door binnen te blazen wordt gebruikt.
(4) één reeks die van haard plaat behandelen (staalstructuur met hitte-isolatie materiaal)
(5) één reeks van hete lucht doorgevend en blazend systeem
Hete lucht het doorgeven ventilatorcapaciteit: 6660 NM3 /hr
Temperatuur: abt. 150°C
Nota: de concrete stichting, de rode bakstenen en de beroepsbevolking zijn van buyerlevering. 1 ingenieur en 3 vaardigheidsarbeiders zullen voor ovenbouw aan plaats werken.
De vooraf behandelde en droge pijpen rollen neer van het drogen van oven twee door twee (of vier) en krijgen in de zakruimte van het onderdompelende sterwiel.
Aangezien het onderdompelende sterwiel stap voor stap roteert, zijn de pijpen ondergedompeld in het zinkbad (de temperatuur van het zinkbad zal 445°C- 455°C zijn) en roteren definitief in de afzetpositie. Dan worden de pijpen geschopt weg door een pneumatisch apparaat en vallen neer op de ontvangende rekken die in de ketel geïnstalleerd zijn. Dan activeert de pijp opheffende haak en een persplaat opgezet op haak drukt tegelijkertijd neer. Met deze functie vier die pijpen zijn ordelijk op het ontvangen van rand van haak en het vermijden van pijpen worden zullen de verdeeld samen in dienst te nemen. Dan zal de pijp door de opheffende haken worden opgeheven en behoorlijk zal gaan door de scheidende plaat en zal vastgemaakt worden aan groeven van de magnetische rollen, die boven het zinkbad worden geplaatst.
Aangezien de magnetische rollen door een motor van de frequentieomzetting worden gedreven, wordt de pijp teruggetrokken omhoog door rollen van de ketel. Op de manier van de het terugtrekken zich eenheid, wordt het bovenmatige zink van buiten de pijp afgeveegd weg door het buiten-blaast apparaat met met samengeperste lucht, voor het krijgen van beter het afvegen effect, wordt de verschillende grootte van blazende pijpen gebruikt om verschillende grootte van pijpen aan te passen en de druk van blazende kompreslucht kan door een druk worden aangepast aanpast klep.
Wanneer de pijp de bovenkant van de het terugtrekken zich rollen bereikt wordt het verplaatst naar de binnen-blaast post door stap-gang straal. Het bovenmatige zink van de binnenkant van de pijp wordt afgeveegd weg door Explosion-blowing met oververhitte stoom (1/2“ en 3/4“) of lange lansierstop met hete samengeperste lucht. De lange lansierstop binnen het blazen methode is beter dan pijpmethode die kan stoomconsumptie bewaren, die kwaliteit van het binnen blazen verbeteren en het produceren van hoeveelheid van zinkpoeder verminderen. Maar voor kleine pijpen (1//2 of 3/4“) als de pijp binnen zonder het deburring behandeling droeg te krijgen of lasdienst niet goed wordt gecontroleerd. Het lange lansstop binnen blazen zal zeer moeilijk worden. En de klant kan keus volgens uw voorwaarde.
Na het binnen blazen, wordt de pijp overgebracht naar een wiegstraal en in de dovende tank dan overgebracht.
Het systeem bestaat uit volgende punten:
(1) galvaniserende oven
(2) hulpapparaten om oven te galvaniseren.
Nota: De concrete stichting, de rode bakstenen en de beroepsbevolking zijn van de levering van de koper, zullen 1 ingenieur en 3 vaardigheidsarbeiders voor ovenbouw aan plaats werken.
Afmeting: 1800(W)×2910 (D) ×8000 (L) ×60(T) mm (binnenkant efficiënte dimens.)
Gewicht: 37 ton.
Lichaamsmateriaal: het lage staal van het koolstof lage silicium (Chinees speciaal staal voor het galvaniseren).
Bovenste gedeelte met gelast vlak staalkader. Ronde hoeken
Ultrasoon getest, vrij van opneming, onzuiverheden, gietgal enz.

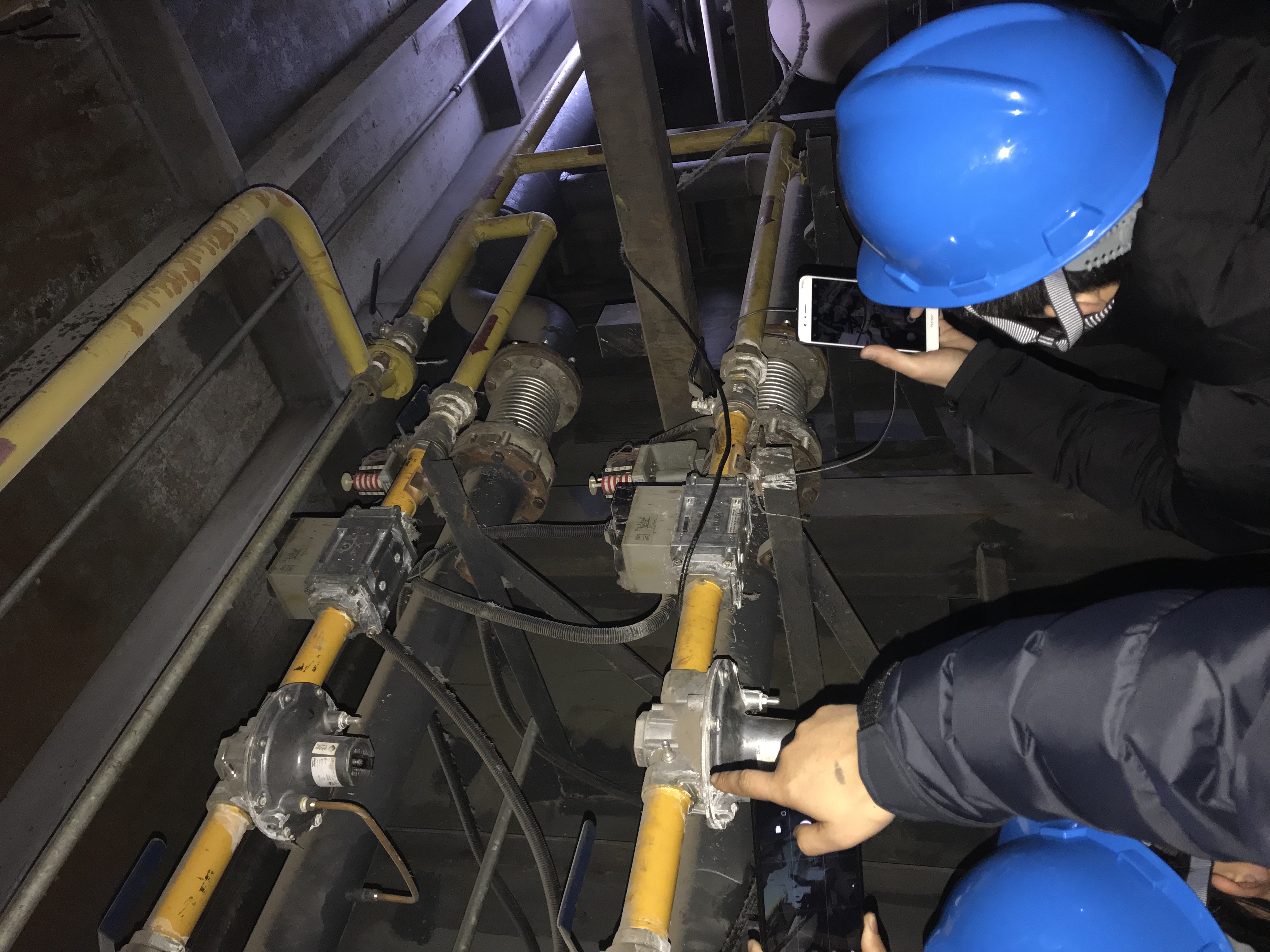

(1) 6 Impulsbranders en Hulpapparaten voor automatische verbranding
(2) twee reeksen Hete ventilators van de Vlamrecyclage
Capaciteit: 27648 NM3 /hr
Motor: 7.5KW
Druk: 96 mm (H20), 20°C
Het werk temperatuur: 500~800°C
(het materiaal voor propeller is hallo-temperatuurlegering)
Als de temperatuur van vlam lager is dan 500°C moeten de ventilators in met lage snelheid werken om motor te vermijden van over lading.
(3) twee reeksen van het kader van de installatiebasis voor het bevestigen van branders en recyclageventilator.
Materiaal: Staalstructuur
(4) de ventilator van de verbrandingslucht
Capaciteit: 4500 NM3 /hour
Motor: 18.5 KW/2p
Druk: 9000 mm (H20), 20°C
(5) automatisch het aansteken en flameout controlesysteem.
(6) twee die thermokoppels in ketel voor de controle van temperatuur van zinksmelting worden geïnstalleerd in de ketel en twee anderen geïnstalleerd in de oven voor de controle van de temperatuur van vlam in de ovenhaard.
(1) 1 reeks van het onderdompelen van de eenheid van het sterwiel bestond uit viersterrenwielen, 1 schacht, 4 verdedigers en drijfsysteem met AC motor N=5.5Kw, stap lopende wijze.
(2) vier rekken.
(3) machinekader
(4) één reeks van opheffend apparaat bestaat uit één haak en één draaibare dringende plaat, pneumatische aandrijving
(5) één reeks van apparaat van de inham het immerging pers, het pneumatische drijven.
(6) één reeks van afzet schop-uit apparaat, het pneumatische drijven.
(7) vijf reeksen van permanente magnetische rol met het drijven van apparaat
AC convertormotor N= 5,5 kW.
V=24-72m/min
Plaatsend Apparaat van magnetische rollen (omhoog-n-versla aanpassen),
Alle delen ondergedompeld in zinkbad zijn van speciaal laag het staalmateriaal van het koolstof laag silicium
(8) buiten Blazend apparaat
26 reeksen buiten blazende ringen voor alle grootte (van 1/2“ ~ 6“)
(9) 10 reeksen die van pijp plaat scheiden.
(10) het Één vastgestelde kaderwerk voor het opzetten van magnetische rollen en zijn drijfapparaat.
(1) één reeks van het kaderwerk
(2) één reeks van de hoek van de rolbank trekken-uit: 13°
(3) 5 reeksen van permanente magnetische rol en 5 reeksen van niet-magnetische rol
(4) één reeks van het drijven van eenheid voor 10 rollen
Trekken-uit snelheid: 20~60 m/min (oneindig-veranderlijke snelheid).
Aandrijvingsmotor: AC convertormotor N=5.5 kW
(5) één reeks van binnen-blaast post, Pneumatische aandrijving.
Voor pijpen OD onder 1“ het binnen blazen wordt uitgevoerd door pijpen met oververhittingsstoom.
Voor pijpen OD boven 1“ (met inbegrip van 1“) het binnen blazen wordt gedragen door lansierstop met hete samengeperste lucht.
8 binnen-blaast pijpen (van 1/2“ ~ 3/4“)
16 ventilators van de lansierstop (van 1“ ~6“)
Alle ventilators voor vierkante pijp en rechthoekige pijp
Aangezien lengte de van de pijp (1/2“, 3/4“) van 5m tot 6m zou moeten behandelen, moet de slag van binnen blazende pijp aan 800mm vergroten.
(6) drager en spoor voor binnen blazende lansier en drijfsysteem
(7) één reeks van stap-gang straal met magnetische plaat, pneumatische aandrijvingseenheid. Motor: 2 cilinder Φ160×400 voor boven en beneden beweging en de transversale beweging van 3 cylidersΦ100×800.
(8) drie die reeksen van heftoestel door motoren voor het verminderen van pijpen van hellingspositie voor het binnen blazen in horizontale positie worden gedreven. Het rek en de pignon, bal lineaire gids, ACmotor N=1.1Kw worden totaal 3 reeksen gebruikt.
(9) één collectebus van het zinkstof met pneumatische insluitende deur om lawaai en zinkpoeder het lekken te verminderen.
Na wordt gekoeld neer in de vrije lucht voor een bepaalde tijd, worden de gegalvaniseerde pijpen ondergedompeld in water 70℃~ 80℃ door wiegstraal. En dan worden de gedoofde pijpen genomen uit de dovende tank door opheffend apparaat op de inspectielijst.
Afmetingen: 8500 (L) ×2450 (W) ×1500 (H) MM
Type: Kettingstransportband, motor van het stap de drijftoestel met rem: 7,5 kW
(1) pomp (100m3/h) 3 reeksen
(2) koeltoren (450.000 Kcal/h) 1 reeks (waterkuilen en leidingenlevering door koper)
Afmetingen: 8500 (L) ×5000 (W) mm
AC motor: 4Kw
3 reeksen van het verplaatsen van machine om pijpen aan de 1st vier transportbanden van de groefrol te zetten.
Na wordt gedoofd, worden de pijpen opgeheven op de inspectielijst en op de rollijst voor passivering dan overgebracht.
Het individuele drijven, Motor: 11×0.35KW
Snelheid: 72 m/min
(1) 11 reeksen van 4 groefrol, 4 reeksen hen binnen drukgebied zijn magnetisch voor het stabiliseren van pijpen tijdens druk.
(2) drijfeenheid.
Het individuele drijven, Motor: 11×0.35KW
Snelheid: 72 m/min
Het zinkstof door binnen-te blazen wordt gevormd wordt verzameld door een filter die van het zinkstof.
Het bestaat uit de volgende punten:
Type: Zakfilter
Filtergebied: 200 M2
Controle: P.L.C.
Materiaal: Vloeistaal
Omhulselzak: Gevoelde Tetronnaald
Temperatuur en drukverschil controlesensoren.
Capaciteit: 18000 NM3
Druk: 307 mm (H2 O)
Capaciteit: 2634 NM3
Druk: Pa 247
Gebied: 1 m2-Middel: Stoomtemperatuur van Warme Lucht: 80℃
Type: Zakfilter, Filtergebied: 600 M2, Controle: P.L.C.
Materiaal: Vloeistaal, Insluitende zak: Gevoelde Tetronnaald
drukverschil controle.
(1) buis: Materiaal: Staalstructuur
(2) schoorsteenmateriaal: Staalstructuur
(3) ventilator
Capaciteit: 3160 NM3 /hr
Druk: 106 mm (H2 O)
Motor: 2,2 kW
De galvaniserende installatie zal worden gebouwd om automatische controle te maken. Het systeem bestaat uit volgend:
(1) Stoomketel 1 Se
Capaciteit: 3 ton/uur
Druk: 1.25Mpa
Temperatuur 275oC
(2) luchtcompressor 4 reeksen
Q=13.3Nm3/min
P=0.8Mpa
N=75Kw
De convertors voor belangrijke machine zoals het onderdompelen van machine worden gebruikt, binnen blazend vervoer die magnetische rollen terugtrekken zijn van het merk dat van Siemens. Andere belangrijke gebruik van nr enkel voor lagreventilators zachte aanvang zijn van Chinees hoogste merk.
