Drie Golven 2.5mm Vangrailbroodje die Machine vormen

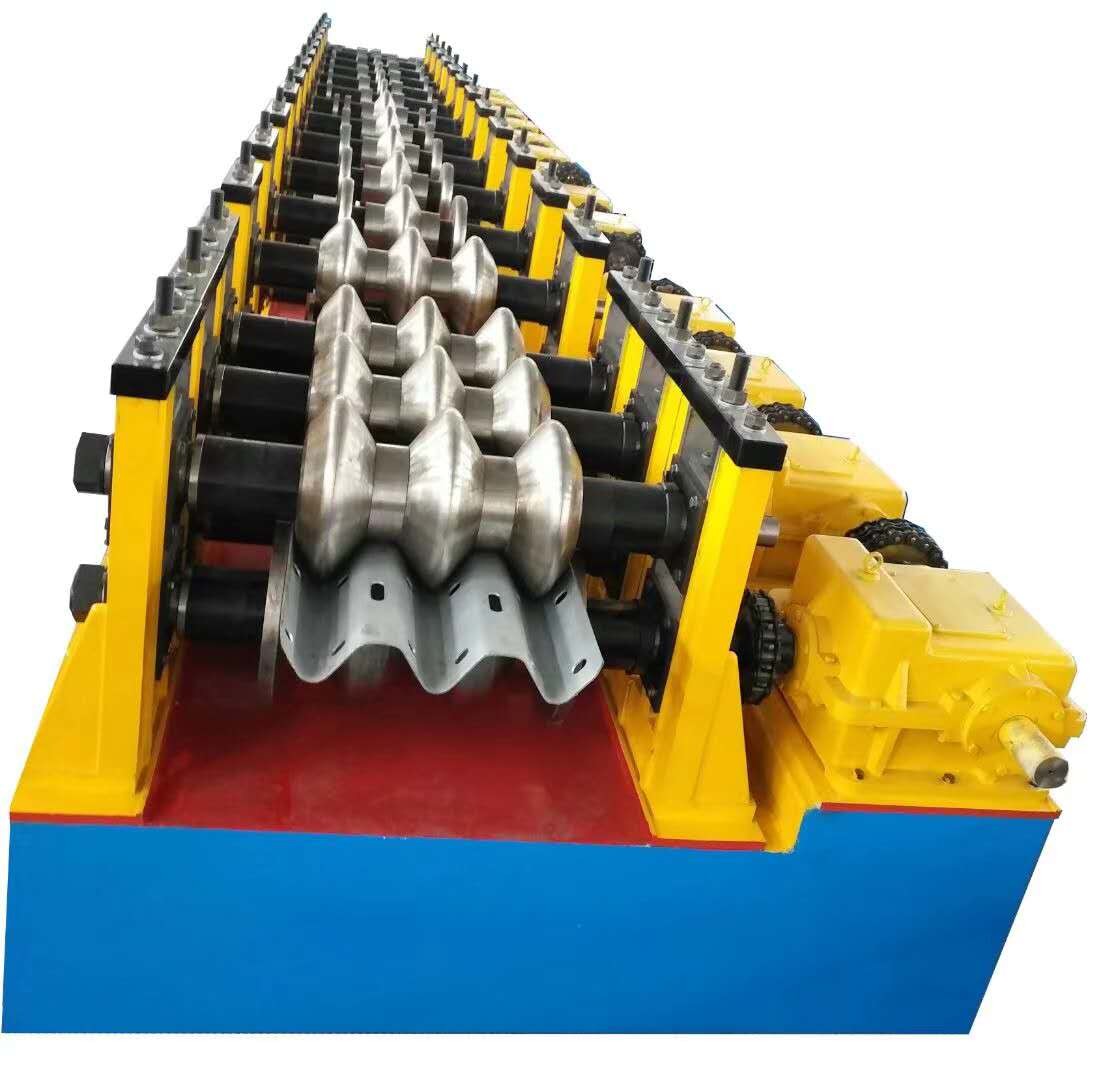

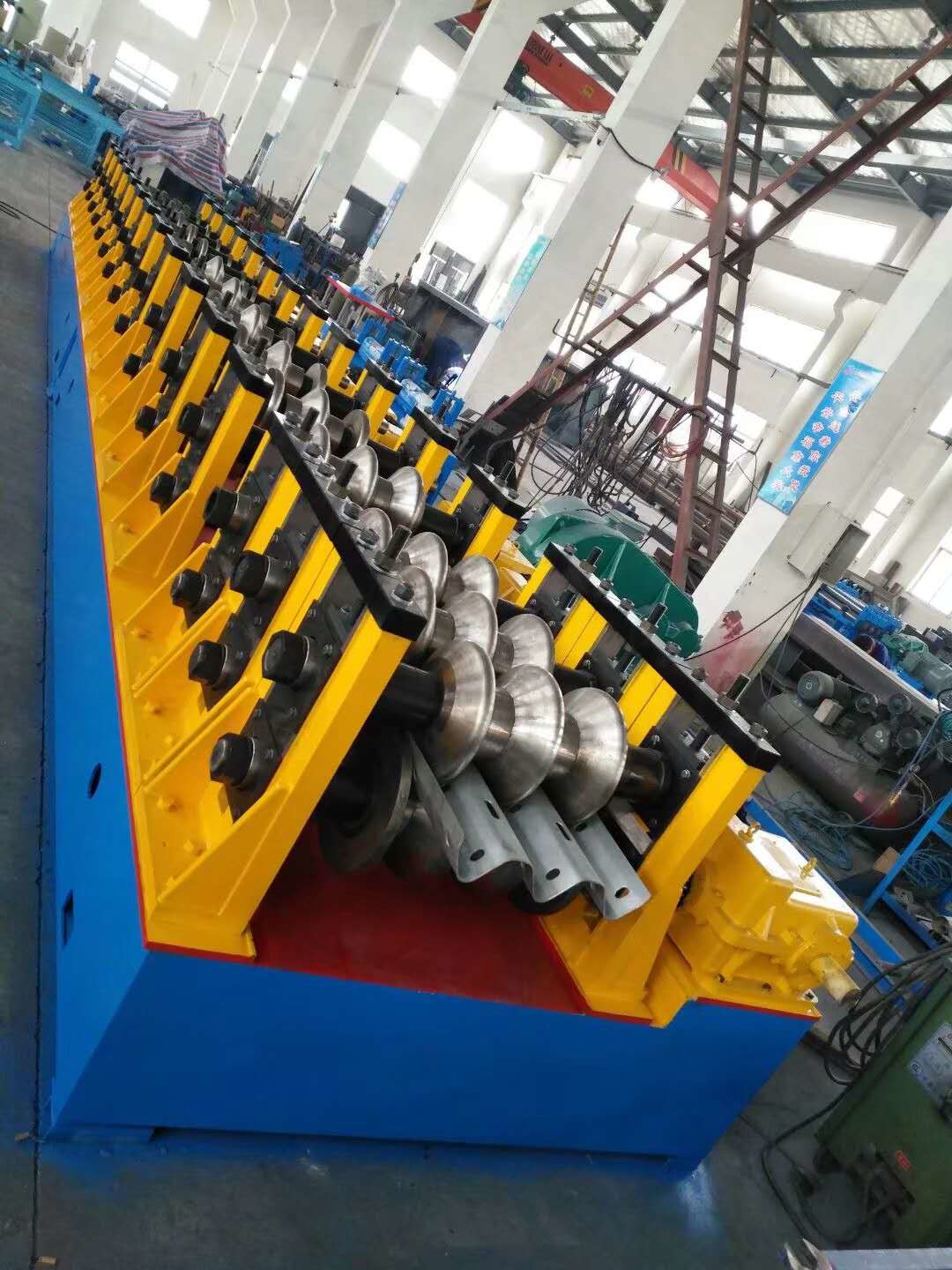

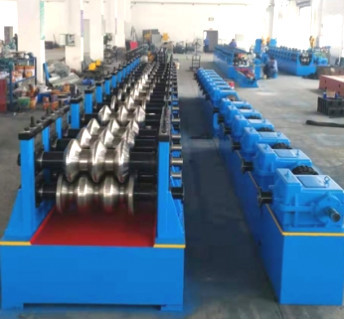

De Rol die van de drie golvenvangrail machine vormen

I.Basic machineparameters

1. Mechanische eigenschappen en specificaties van grondstoffen
2. Materiaal: Q345B gegalvaniseerd blad
3. Dikte: 2.5~3.0mm
4. Breedte: 450476mm
5. Gewicht: 65KG
6. Specificaties van producten
7. Product: door - producttekening
8. Productbreedte: 310mm ± 5mm
9. Producthoogte: 81mm ± 5mm
10. Productspecificaties
11. Het vormen van methode: Wals zich het vormen koud
12. Productiesnelheid: ≤10m/min
13. Het voeden richting: linkervoer
14. Hoofdvoltage: 380V, 50Hz
15. Eenheids totale macht: ongeveer 20.7KW
16. Drijfaslager: 6026
17. Turbolift: SWL10-3/23-FU3
18. Hoofdaandrijvingsmotor: Yvp180m-4-15
19. Reductiemiddel: ZQ500-48.57
20. Wallboard materiaal: A3
21. Schachtmateriaal: 40
22. Vormmateriaal: Gcr15

II.Overview van materiaalstructuur

Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.
