| Merknaam: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 reeks |
| Prijs: | According to the machine requirements |
Machines voor het bewerken van elektrische splijtstof
Model:HM2500/18000
Machines en toestellen voor het vervaardigen of vervaardigen van elektrische apparaten
| Technische kenmerken | ||
| 1 | Werkbare diameter | 500-2500 mm |
| 2 | Werkbare lengte | 18000 mm |
| 3 | Dikte van de paal | 5 tot 25 mm |
| 4 | Klemvoeten hoeveelheid | 3 eenheden |
| 5 | Vermogen van motor voor pomp | 5.5 kW |
| 6 | Verplaatsingsmotor voor trolleybussen | 7 kW, wisselstroomservo |
| 7 | Verticale verplaatsingsstroom | 2000 mm |
| 8 | Verticaal reizende arbeidskrachten | 39 ton ((2 stuks cilinder x19,5 ton)) |
| 9 | zijdelingswerkers | 32 ton x 2 stukken |
| 10 | Lasmachine | Standaardconfiguratie: Dubbele boog dubbel draad ondergedompeld boog lassen stroomvoorziening voor gelijkstroombooglassen model ZD5-1250B: Inlaatvermogen AC380V, driefasig, 50 Hz Nominale invoercapaciteit 88 KVA Uitgangsstroom DC250A ∼ DC1250A Nominale laadduur 100% AC-stroom ondergedompelde boog lassen stroomvoorziening model BXL5-1250: Inlaatvermogen AC380V, tweefasig, 50 Hz Nominale invoercapaciteit 110KVA Uitgangsstroom DC250A ∼ DC1250A Nominale belastingduur 60% Brand van de lasmachine: Tangshan Kaiyuan |
Lasmachine Optie: Lincoln, VS | Dubbele boog dubbel draad ondergedompeld boog lassen Stroomvoorziening voor gelijkstroom ondergedompelde booglassen model DC-1000 Draadvoeder: NA3 Controller: NA3 AC-stroom ondergedompelde boog lassen stroomvoorziening model AC-1200 Draadvoeder: NA3 Controller: NA4 | |
| 11 | Diameter van de lasdraad | 3~5mm lasdraad, volgens de paal dikte om selectie te doen |
| 12 | Werksnelheid | 0.2~1m/min (opmerking: de verschillende dikte snelheden zullen verschillen) |
| 13 | Richting van het laswerk | Het lassen begint vanaf het grote eind van de basis tot het kleine eind van de schacht. |
| 14 | Penetratievermogen | 90 % |
| 15 | Belangrijkste elektrische elementen | Schneider (Franse merk) |
| 16 | PLC's | Siemens |
| 17 | Hoofdmotormerk (voor hydraulische pomp) | Siemens |
| 18 | Servomotor | Siemens |
| 19 | Lasvermogen Merk en model | Onderwater booglassen Kaiyuan (fabriek van Panasonic Japan in China) Optie: Lincoln, VS |
| 20 | Gewicht | 40 ton |
| 21 | Algemene afmetingen (mm) | 43000x6500x5500 mm (LXWXH) |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde technieken gewaarborgd, met inbegrip van de toepassing van de in bijlage II vermelde technieken.(voor hoogmast,monopolie enz.)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, het is geschikt voor een schelp of twee schelpen type veelhoekige en cirkel conische paal. het is automatische laslijn,de portierconstructie is vast en heeft een lassysteemDe hydraulische cilinder duwt het klemwiel om de paal te sluiten en tegelijkertijd te lassen.
Voor twee naadstokken, wanneer het eerste naad lassen is voltooid, stijgt de onderrol en draait de paal naar een andere naadpositie om het tweede naad lassen te starten.
De machine bevat de volgende onderdelen:
Lange werktafel voor het verplaatsen van trolleys en palen.
Hoofdgang.
aandrijfsysteem voor bewegende palenwagens
met een vermogen van niet meer dan 50 kW
Onderwater boog lassen systeem, met inbegrip van het voedingssysteem van de lasdraad.
Het stroomterugwinningssysteem
Inwendige koperen staaf met waterkoelsysteem
Rol van het stijgende type, 2 stuks
hydraulisch systeem

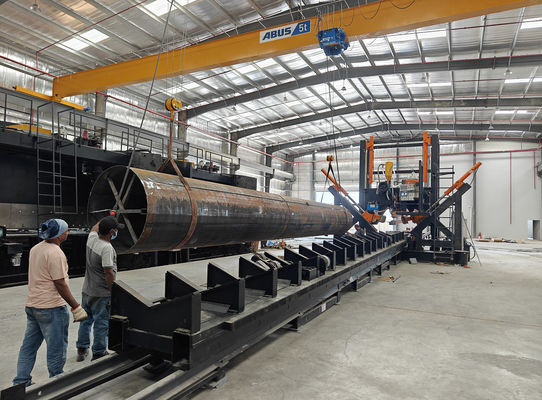

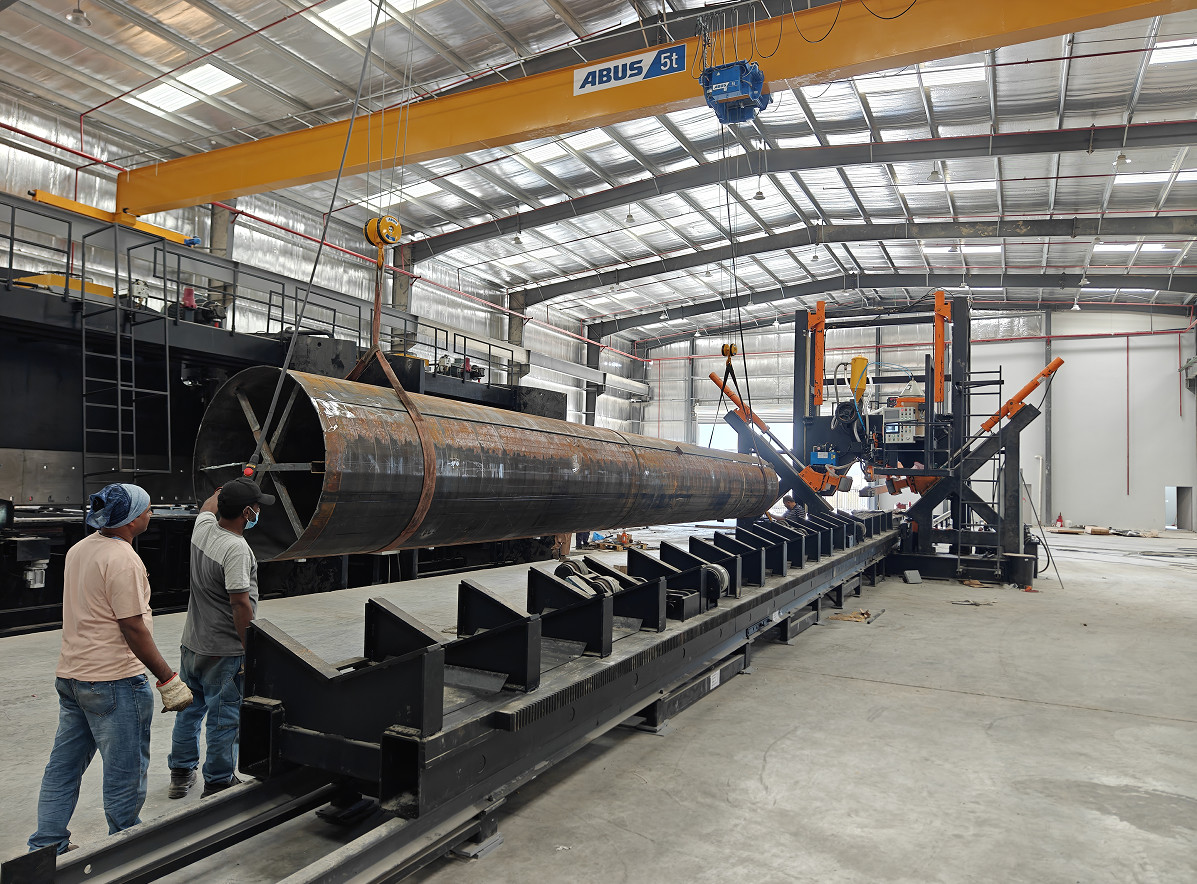

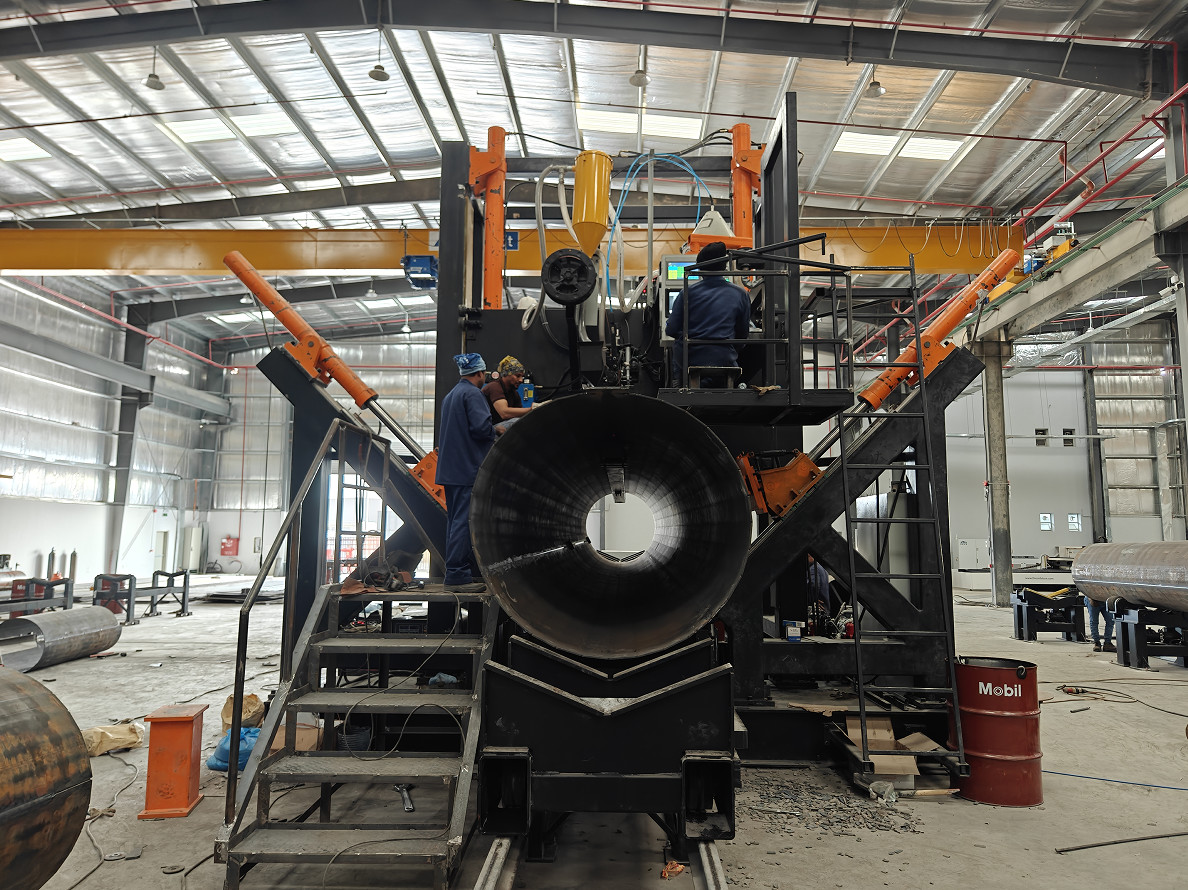

Foto ter referentie
