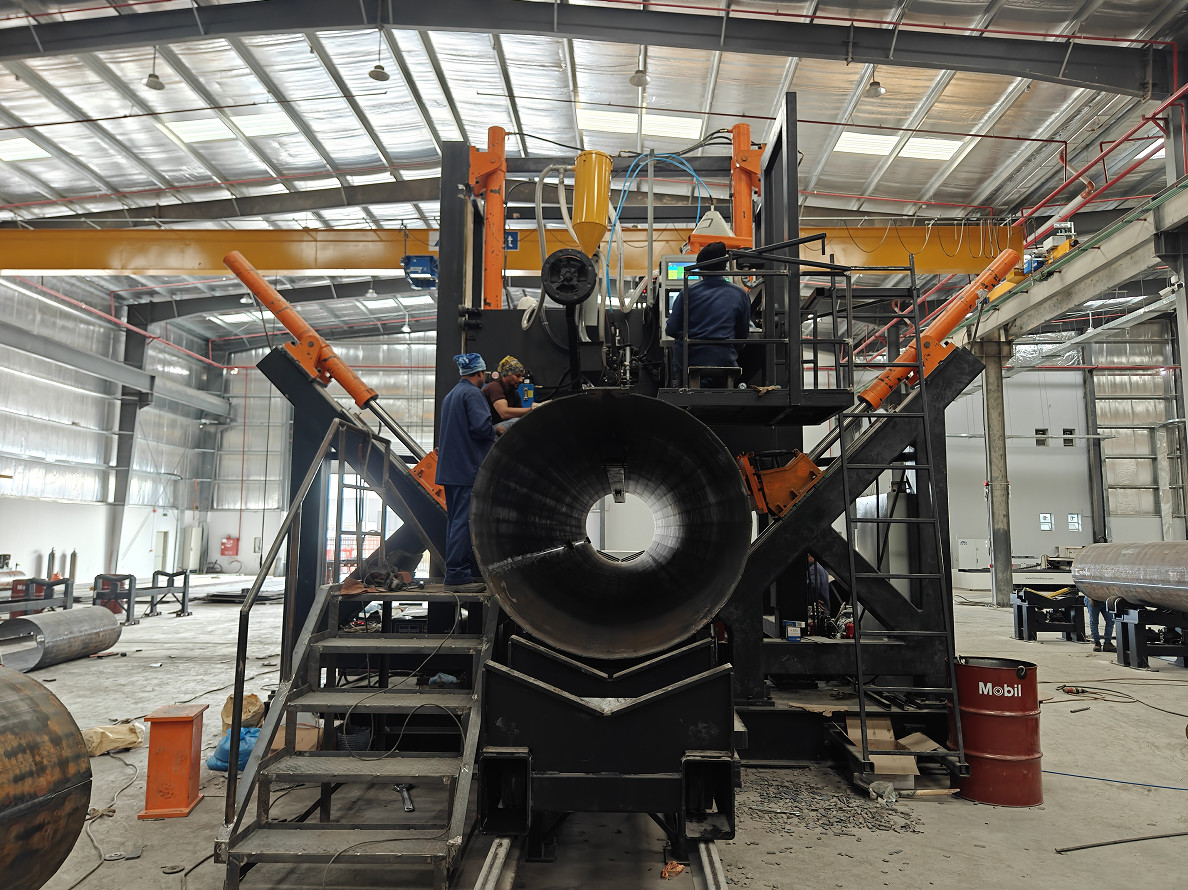

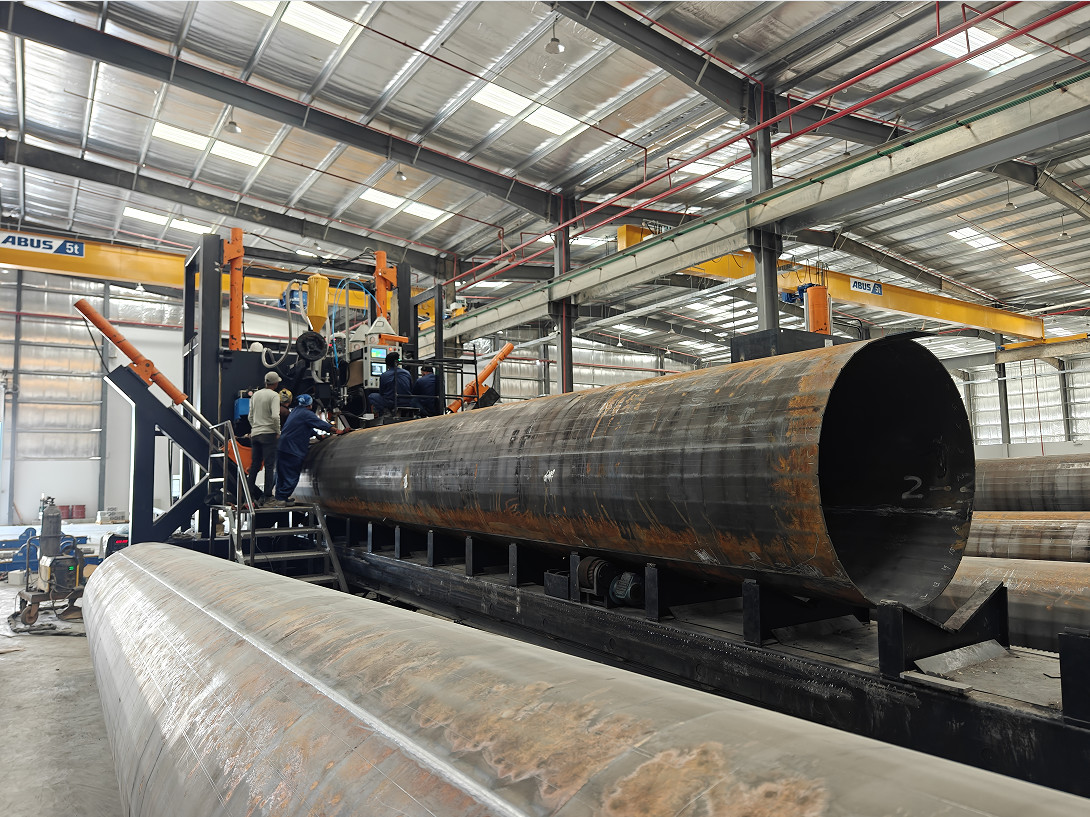

Highmast HM1200/12000 en Monopole Machine van het Naadlassen

HM1200/12000

Highmast en monopole machine van het naadlassen

De machine omvat de volgende punten:

1. Lange werkende lijst voor zich karretje en pool het bewegen.

2. Hoofdbrugeenheid

3. Drijfsysteem voor zich poolkarretje het bewegen

4. Het hydraulische vastklemmen (met inbegrip van de het vastklemmen wielen voor pool)

5. Ondergedompeld Booglassensysteem, met inbegrip van lassendraad het voeden systeem.

6. De stroom die systeem terugkrijgen

7. Binnenkoperbar met waterkoelingssysteem

8. Het toenemen type rol, 2 eenheden

9. hydraulisch systeem

10. Controlesysteem



    TECHNISCHE EIGENSCHAPPEN
    1	Uitvoerbare Diameter	3001200mm
    2	Uitvoerbare lengte	12000 mm
    3	Pool-dikte	4.5~12mm
    4	Het vastklemmen voetenhoeveelheid	3 eenheden
    5	Vermogen van Motor voor Pomp	5,5 kW
    6	Bewegende Motor voor karretje	7KW, servo AC
    7	Verticale reisslag	1000mm
    8	Verticale reis het werk kracht	39ton (2 van de cilinderx19.5 stukken ton)
    9	zijreis het werk kracht	32ton x 2 stuk
    10	Lassenmachine	Ondergedompeld Booglassen, 630A~1000A, basis op klanten zijvereisten. 630A~1000A
    11	De diameter van de lassendraad	2.5~4mm lassende draad, die de pooldikte overeenstemmen om selectie te doen
    12	Het werk Snelheid	0.3~2m/min (Nota: de verschillende diktesnelheid zal verschillend zijn
    13	Lassenrichting	Het lassen begin van basis kop van de drijfstang om klein eind van schacht te bedekken.
    14	Penetratievermogen	90%
    15	Hoofd Elektrische Elementen	Schneider (het merk van Frankrijk)
    16	PLC	Siemens
    17	Hoofdmotormerk (voor hydraulische pomp)	Siemens
    18	Servomotor	Siemens
    19	Het Merk en het model van de lassenmacht	Ondergedompeld Booglassen Kaiyuan (de fabriek van Panasonic Janpan in China)
    20	Gewicht	26 ton
    21	Totale grootte (mm)	31000x5500x5100 mm (LXWXH)

TOEPASSING:

VOOR AUTOMETIC-NAADlassen POOL (voor highmast, monopole enz.).

HIGHMAST is de sluiten-LAST MACHINE van POOL, het geschikt voor één shell of twee shell veelhoekig type en cirkel spitse pool. het is automatische lassenlijn, wordt de brugtype structuur bevestigd en met lassensysteem, volledig het karretje van de poollengte met SERVOmotor voor zich snelheid het regelbare bewegen, de hydraulische cilinderduw het het vastklemmen wiel om de pool te sluiten en tegelijk het lassen te doen.

Voor twee naadpool, toen het eerste naadlassen eindigde, zal de bodemrol en zal de pool toenemen in een andere naadpositie roteren om tweede naadlassen te beginnen.
