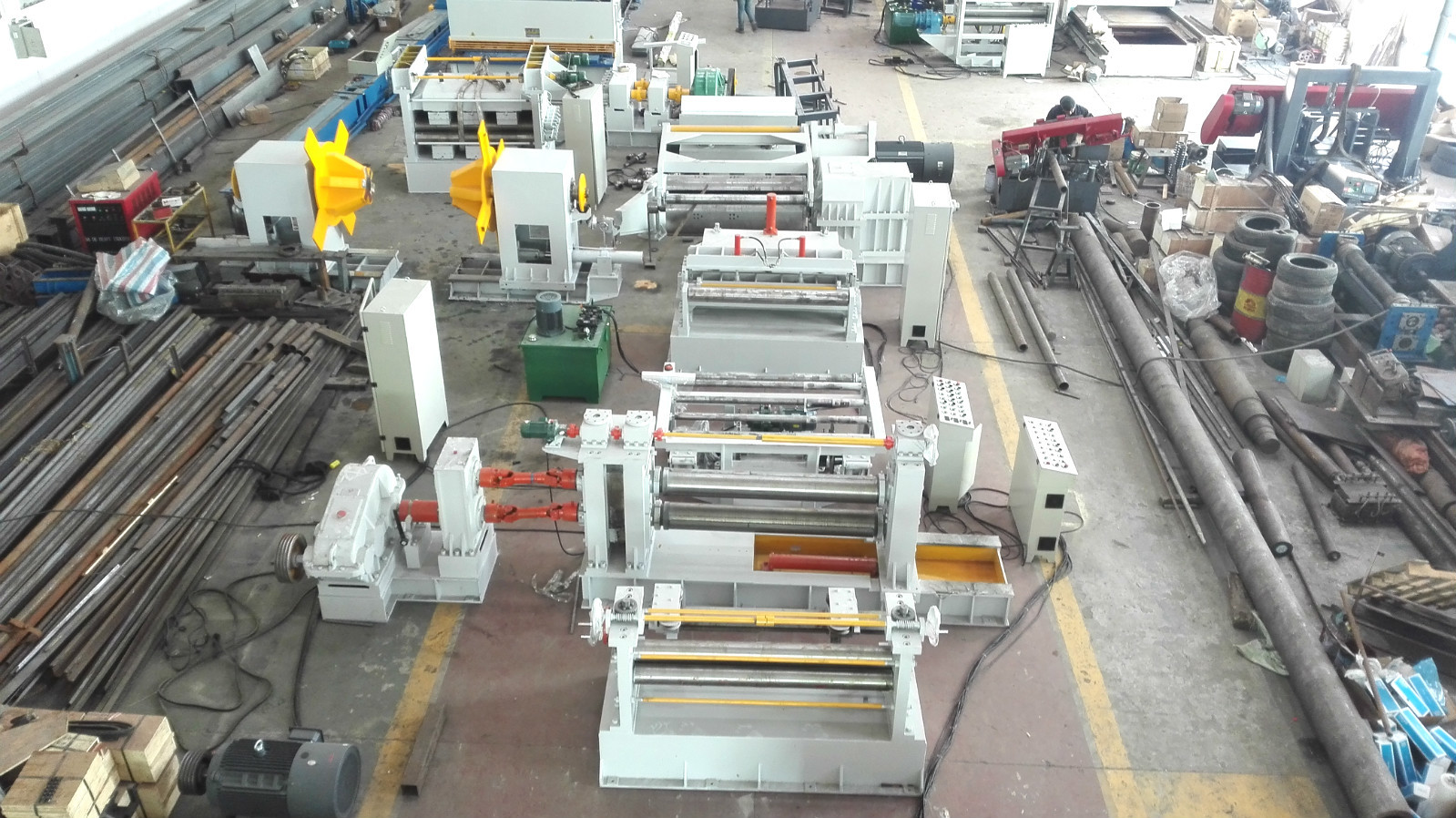

6x2000 508mm-760mm Stalen spoel snijlijn
Beschrijving:De serieproductie wordt gebruikt voor demetalen platen ontwikkelen,snijdenenwikkelenVoor de verwerking van koudgewalst en warmgewalst koolstofstaal, siliciumstaal, tinplate,roestvrij staal en het oppervlak van alle soorten metaalplaten na bekledingDe Slitting Line PLC-besturing, mens-machine-interface, volgens een hoge mate van automatisering, eenvoudige werking en betrouwbaarheid.
Detail van alle apparaten:
1. Hydraulische spoel laden dolly
Deze dolly kan een stalen spoel dragen en het op en neer laten bewegen. Vierwielige geleidingsrails lopen, op en neer worden afgerond door een hydraulische cilinder,de werking van de dolly wordt afgerond door motor en versnellingsbakverminder.

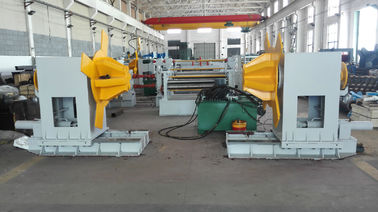

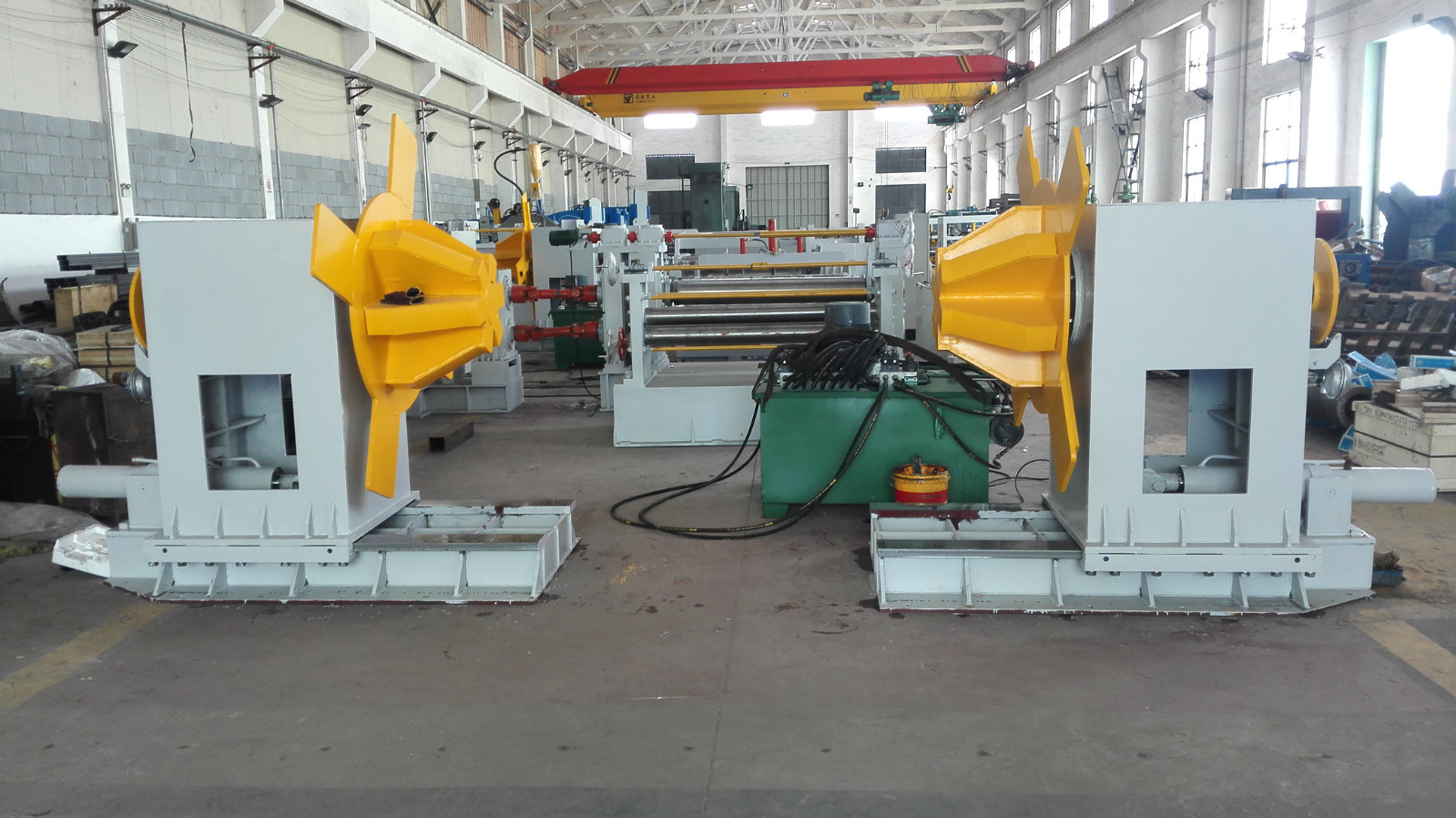

2. Hydraulische ontwaaier
Twee-kop paraplu type, met inbegrip van:linkse en rechter eenheid,
Open en sluiten: Hydraulisch
Het bestaat uit een begeleidingsbasis, een beugel, een arrestermechanisme, een ontkoppelingsas en een dubbele kop van het paraplu-type.
De decouiler kan van links naar rechts bewegen en tegelijkertijd centraal staan.
3.Licht type Hydraulische pers-gids, schopkop, opener, knijmmechanisme:
Het bestond uit een basis met een frame, een hydraulische persgeleiderarm, een hydraulisch schopkopmechanisme, een hydraulisch openingsmechanisme, een hydraulisch knijpmechanisme enz.
3.1 Hydraulisch persgeleidingsmechanisme: Het bestaat uit een hydraulische persgeleidingsarm, een stalen persgeleidingswiel, een tandwiel en een ketentransmissie, uitgerust met 5.5 kW cycloïde snelheidsverlagende motor met spiraalwiel enz..
3.2 Hydraulisch mechanisme voor het opheffen en balanceren van een schep: het bestaat uit een schep-schop-schelp, een hydraulisch schep-schop, een schep-schop-schop-hydraulisch hef- en balansmechanisme, enz.
3.3 Hydraulisch openingsmechanisme: Het bestaat uit een leidpijl en een leidingshuls, een hydraulisch openingsmechanisme voor het opdringen en opheffen van de openers, enz.
3.4 Hydraulisch klemmechanisme: bestaat uit een beugel, een schuifblok, twee klemrollen, een hydraulisch ophef- en drukmechanisme voor de bovenste rol, aandrijving, versnellingsbak, enz.
4.Tensioen werktafel, lengte: 3 m

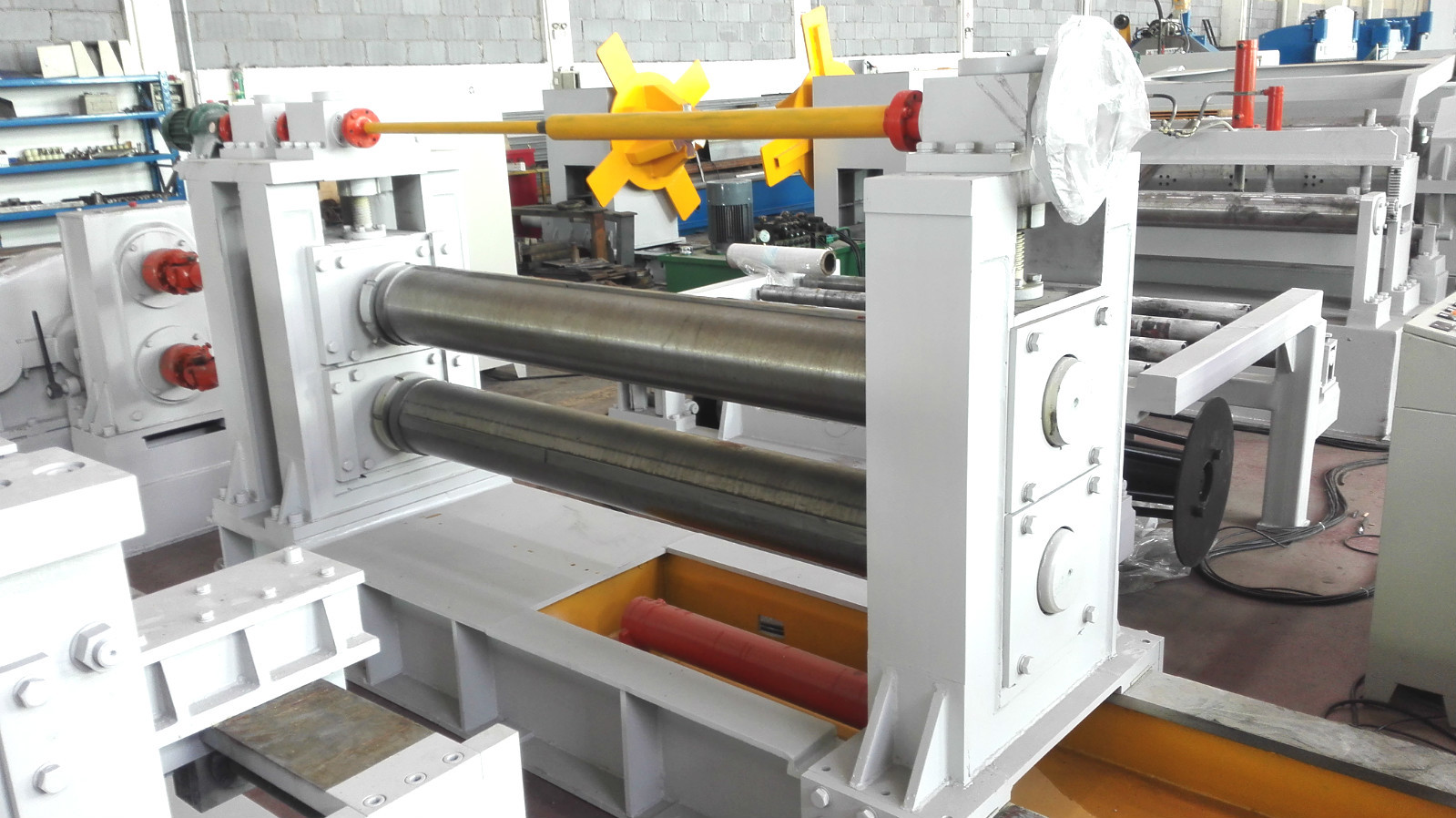

5Eenheid voor ruwe evenwichtstelling
6. Geleidingsinrichting voor het snijden
Het geleidingsapparaat bestaat uit een werkende beugel, een geleidingsrail, een schroefmandel-instel- en centralisatiemechanisme, een actieve geleidingsbasis, een verticaal rolmechanisme.
Al het apparaat voor de snijmachine.
7Snijmachine:
Het bestaat uit het hoofdcomputer- en het energie-onderdeel.
Vermogen deel:Bestaat uit krachtbasis, vertraging, wisselstroommotor, versnellingsbak, koppeling, koppeling, aansluitstukken, universele kruistransmissie, enz.
Mainframe-onderdeel:Bestaat uit een basisstadium, een vaste beugel, een groot schuifblok van een bladas, een bladas in twee stukken, een actieve beugel, een schuifblok van een werktuigas,actief beugel hydraulisch in- en uitgangssysteem voor het wijzigen van het blad, elektrische opheffing van de bovenste werktuigwals en mechanische verstelbare drukwerk, enz.
8. Schroot terugspoelen mechanisme:
Het bestaat uit een beugel, een omwikkelingsas, een lagerbasis, 2 kegel-omwikkelings schijven, een keten- en tandwieltransmissie-mechanisme, een reducer, een koppeling, een motor, enz.
De rough leveling-eenheid heeft drie rollen voor de leveling-functie.
9. Looping & transition werktafel:
Het bestaat uit een beugel, een lagerbasis, een rolbaan, een draagplaat,
Looping pit Lengte × breedte × diepte: als technische parameter
overgangswerktafel, met hydraulische cilinder voor het oprijzen.
Het bestaat uit twee delen, links en rechts.
10Voorseparatie, spanningsmechanisme, hydraulische pers-separatie-mechanisme, plaatondersteuningsmechanisme:
Het bestaat uit een basis, een lagerbasis, een pre-separatielager, een dempingsbeugel, een dempplaat, een dempplaat, een hydraulisch hefmechanisme, een spanningsreversingsbeugel, 2 spanningsreflectorrolletjes,een drukseparatiebeugel, pers-separatieas, pers-separatie, hydraulisch druk-down- & hefmechanisme, hydraulisch plaat-ondersteunend mechanisme, hydraulisch plaat-ondersteunend hefmechanisme,met een diameter van niet meer dan 50 mm,, naylon-afstandsbomen, enz.

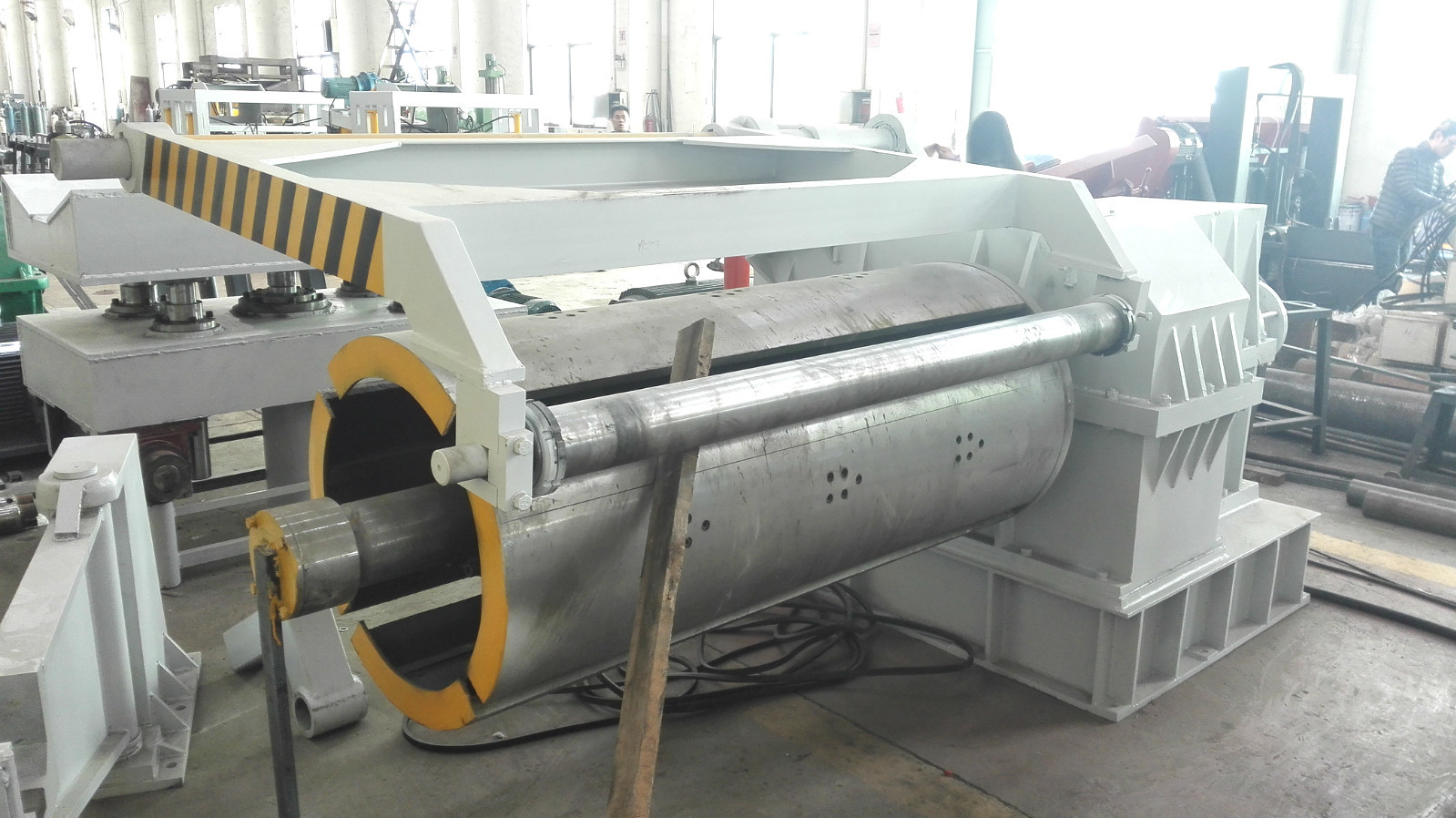

11. Eenheid voor het terugspoelen:
Het bestaat uit de basis, terugslag reducerende versnellingskoffer, terugslag as, boog plaat, uitbreiding-houdende schijf, diagonaal schuifblok uitbreiding & terugtrekking mechanisme,hydraulische tong van een tang, snijmechanisme, uitbreidingsmechanisme & rotatorische oliecilinder, arrestermechanisme, koppelingsmechanisme, hydraulische actieve ondersteunende arm, ondersteunende basis, uitgerust met een AC-versnellingsmotor enz.
12. Hydraulische ontladingsrolletje:
Deze dolly kan gescheiden spoel, hydraulische beweging en opheffing dragen, het draaien van de dolly wordt aangedreven door motor met vier wielen.
13Elektrisch systeem:
Centrale bedieningstafel.
Het bestaat uit een kast, een hoofdkas voor elektrische bediening, een hulpkas voor bediening en andere elektrische apparatuur.
De uitrusting is voorzien van een veiligheidsbescherming, noodstopknop en een knop voor het afsluiten van de stroom, een lamp voor het stoppen van de machine, enzovoort.
14 Hydraulisch systeem:
Hydraulisch vermogen 25L/min
Met inbegrip van:hydraulisch station, kleppen, olietank, verbinding, zachte buis, harde buis enz.
Snijblad, afstandsbediening, ruimteplaat, afstandsbediening vat, rubber ring lijst ((niet met machine, extra kosten nodig)
Toepassing:
Deze lijn is bestemd voor het ontwikkelen van stalen spoelen, het snijden van platen en het snijden van stalen spoelen
Technische parameter:
Grondstof max. dikte 6 mm, Min. dikte 2,5 mm. warmgewalst zacht staal.
Breedte van het materiaal: 800-1550 mm
Gewicht van de stalen spoel:max 25 ton
Inwendige diameter van de stalen spoel:508 mm-760 mm
Buitendeurs van de stalen spoel:max.2000 mm
Diameter van de knijprol: 190 mm
Vermogen van de knijprolmotor: 2,2 kW, versnellingsbakmodel: BWD13, snelheid:187
Werkingssnelheid van de knijprol: 3 m/min
Ruwe evenwichtrolletjes: 3, 1 op, 2 onder.
Diameter van de ruwe gelijkstellingsrol: 125 mm
Voor het snijden van eindproducten: tolerantie voor de snijbreedte: ±0,20 mm
Voor het snijden van eindproducten: max. gewicht van de spoel: 15 ton
Voor het snijden van eindproducten: de binnendiameter van de stalen spoel: 760 mm
Dikte van het snijapparaat: 2,5 mm tot 4,5 mm, C245
Specificaties voor de loopput: 5500×2200mm×2500mm Lengte×breedte×diepte
Snijwalsdiameter: 220 mm
Materiaal van de snijwals: 40Cr
Vermogen van de hoofdmotor van de slitsingseenheid: 37 kW (960 RPM), GEAR BOX650
Voor meer informatie over het mes, de afstandsbediening, de rubberen ring, zie bijlage.
Snijbladmateriaal: H13K, hardheid HRC55-58
Mechanisme voor het terugspoelen van afval: hoofdmotorvermogen: YLJ6.3KG/M
Rondrol snelheid, dikte 4,5 mm, max. 20 m/min. dikte 2,5 mm, max. 25 m/min AC frequentiesnelheid verstelbaar
Vermogen van de hoofdmotor: 90 kW ((960 t/min), versnellingsbak: 850
Detail van de afmetingen, zie bijgaande tekening
