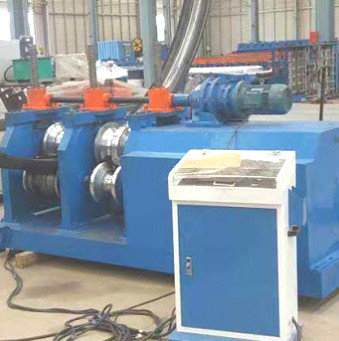

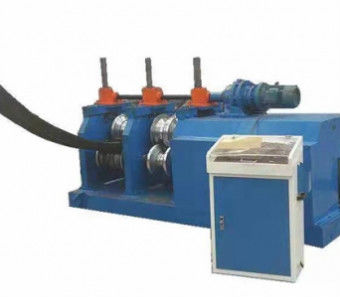

Van de de Rolplaat van het vangrailstaal 15KW 3 de Buigende Machine

I.Basisparameters van de machine

1. Mechanische eigenschappen en specificaties van grondstoffen
2. Materiaal: Q345B gegalvaniseerd plaat
3. Dikte: 2,5 ∼ 3,0 mm
4. Breedte: 450-476 mm
5. Gewicht: 65 kg
6. Specificaties van de producten
7. Product: per producttekening
8. Productbreedte: 310 mm ± 5 mm
9. Producthoogte: 81 mm ± 5 mm
10. Productspecificaties
11. Vormmethode: koudrolvorming
12. Productiesnelheid: ≤ 10 m / min
13. Voedingsrichting: linkse voeding
14. Hoofdspanning: 380V, 50Hz
15. Totaal vermogen van de eenheid: ongeveer 20,7 kW
16. Vervaardiging van elektrische voertuigen
17. Turbo lift: SWL10-3 / 23-FU3
18. Hoofd aandrijvingsmotor: YVP180M-4-15
19. Verminderaar: ZQ500-48.57
20. Materiaal voor behang: A3
21. Materiaal van de as: 40
22. Vormmateriaal: Gcr15

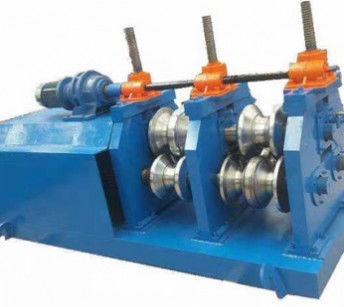

II.Overzicht van de uitrustingsstructuur

Het uitrustingsframe wordt verwerkt met A3-staalplaat, na veroudering, 3-rollerstructuur, 1 bovenste en 2 onderste, de onderste rol neemt een vaste structuur aan,De bovenste rol neemt de schuifregelaar aan, en 3 sets van turbinebox aandrijving worden aangedreven door de motor om de bovenste en onderste de turbinebox is verbonden door een verbindingsstaaf om de synchronisatie van 3 sets van dozen te verzekeren,en de 3 onafhankelijke wandplaten zijn verbonden door een as om het parallelisme van de hele machine te waarborgen. De diameter van de rollenas is 110 mm. Er zijn twee sets malen aan de linker- en rechterkant, een voor de binnenste boog en een voor de buitenste boog, en een set van 15 kW hoofdmotor.Het wordt aangedreven door een ZQ500 reducerDe versnellingsmodule is 10 m lang, één voor elke linker- en rechterkant. Het product wordt verwerkt via de bedieningsconsole.

III.Checklijst van de configuratie van de apparatuur
