| Merknaam: | CMC |
| MOQ: | 1 set |
| Prijs: | Negociate |
| Betalingsvoorwaarden: | TT, FOB- LC, CIF |
| Toeleveringsvermogen: | Onderhandel |

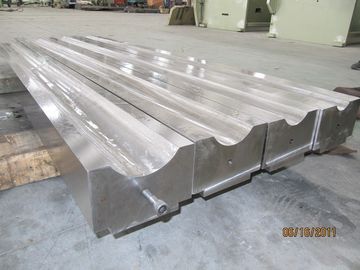

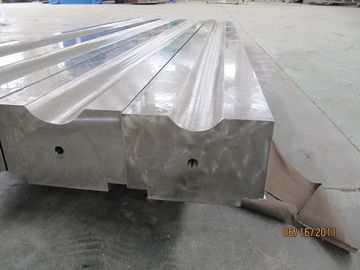

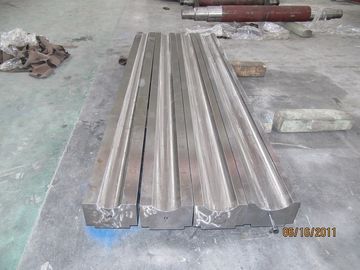

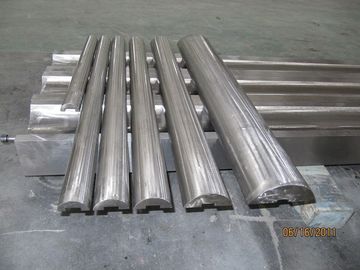

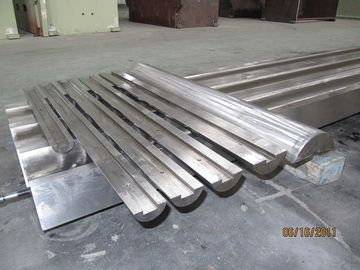

Werktuigmachine voor drukremmen / matrijzen voor normale straatrap/hoge mast/mono-stap
Snelle details:
| Naam | Andere naam | Merknaam | CMC |
| Ronde/cirkel/conische lichtpoolwerktuigen voor een persremmachine om een cirkelpool te buigen |
|
Kenmerken | In één set gereedschap kan het twee conische snelheden hebben: 11/1100 en 12,5/1000, volle lengte 16 meter. in het hele woord, de 95% paal is 11/11000 snelheid, 5% is 12,5/1100 |
| Capaciteit | Om min OD 60 mm te maken | Voordelen | Met dit kegelvormige gereedschap is de lichtstaaf zeer rond |
Toepassing:
Vervaardiging van kegelvormige lichtsteun op een CNC-persrem
Specificaties
| Kegelvormig lichtstanggereedschap | ||||||||||||||||
| Voor bodemgereedschap, één zijde met een conische snelheid van 11/1000 | ||||||||||||||||
| gereedschaplengte | 16 | m | ||||||||||||||
| coniciteit: | 11 | /1000 | ||||||||||||||
| klein eind OD: | 60 | mm | ||||||||||||||
| Grote overdosis: | 236 | mm | ||||||||||||||
| dikte van het basaltje: | 4 | mm | ||||||||||||||
| Het kan de volgende grootte conische cirkelvormige lichtpool. | ||||||||||||||||
| Lichte paallengte, kleine buitenste diameter, grote buitenste diameter tafel | ||||||||||||||||
| klein eind OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| lengte van de paal (m) | Grote buitendiameter van de tafel (mm) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| Kegelvormig lichtstanggereedschap | ||||||||||||||||
| Voor bodemgereedschap, één zijde met een conische snelheid van 12,5/1000 | ||||||||||||||||
| gereedschaplengte | 16 | m | ||||||||||||||
| coniciteit: | 12.5 | /1000 | ||||||||||||||
| klein eind OD: | 60 | mm | ||||||||||||||
| Grote overdosis: | 260 | mm | ||||||||||||||
| dikte van het basaltje: | 4 | mm | ||||||||||||||
| Het kan de volgende grootte conische cirkelvormige lichtpool. | ||||||||||||||||
| Lichte paallengte, kleine buitenste diameter, grote buitenste diameter tafel | ||||||||||||||||
| klein eind OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| lengte van de paal (m) | Grote buitendiameter van de tafel (mm) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
