| Merknaam: | CMC |
| MOQ: | 1 set |
| Prijs: | Negotiate |
| Betalingsvoorwaarden: | T / T, L / C |
| Toeleveringsvermogen: | 50 reeksen per maand. |

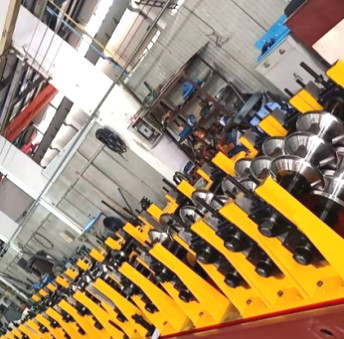

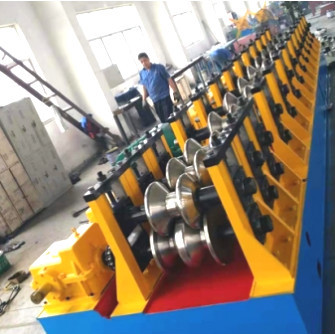

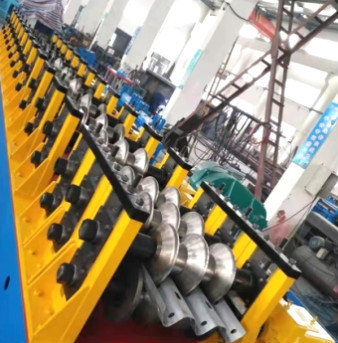

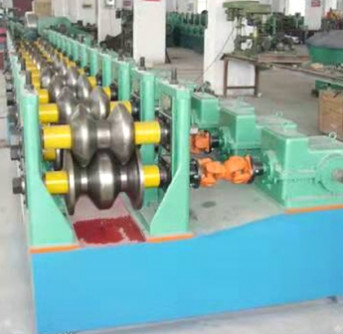

2 golven en 3 golvenvangrailbroodje dat machine vormt
Wij verstrekken lijndienst die voor Twee het golven Koudgewalste broodje van de wegvangrail Machine vormt
1. De machines vergen één 20/40 voeten container te laden.
2.We hebben professionele technici voor lading om ervoor te zorgen de machine geen schade heeft.
3.Please verstrekken ons de meest dichtbijgelegen havennaam, zullen wij het verschepen kosten vragen en zullen het verschepen voor u schikken.
I.Specification
| Punt: | Specificatie: | Nota's: | |
| 1.Information van grondstof | Geschikt materiaal: | Gegalvaniseerde rol | |
| Breedte: | 748mm | ||
| Dikte: | 2.53.5mm | ||
| Opbrengststerkte: | Q235A U | ||
| 2.Production specificatie | Gedetailleerd als dossier | ||
| 3.Power vereiste: | Hoofdmacht: | 22kw twee reeksen |
Met uitvinder (normale norm) |
| Snijdersmacht: |
15.5kw (druk: 25mpa) 3 PCs-snijder |
||
| Snelheid van machine: | 10-15meters/min | ||
|
5.Hydraulic-DE-coiler: |
Het laden: | 5tons | Hoofdmacht: 3kw |
| Binnendiameter | 508mm | ||
| Type: | Automatisch type | ||
|
6.Machine specificatie: |
Structuur: | 400I straal |
Transformatiemethode: Versnellingsbak met schacht |
| Broodjesposten: |
20 broodjesposten (met 6pcs-rollen voor het nivelleren van diameter: 80mm) |
||
| Splinterdikte: | 22mm | ||
| Diameter van schacht: | 110mm, | ||
| Materiaal van schacht: | Gesmeed 45#-staal | ||
| Type van knipsel: | Zaagknipsel | ||
| Materiaal van rol: |
CR12 met thermische behandeling: HRC58-62 |
||
| Grootte van machine: | 15.5*1.0*1.5meters | ||
| Materiaal van ponsenvorm: | Cr12, hydraulische pre-slaat | ||
| Grootte van ketting: |
2.0inch |
||
Wij verlenen de superieure dienst die voor Twee het golven Koudgewalste broodje van de wegvangrail Machine vormt
1.Payment termijn: 30% betaald door T/T zoals neer - betaling, de rest 70% na inspectie door koper in de fabriek van de verkoper terwijl vóór levering. Na gebeëindigde productie, zullen wij de machine inspecteren en zullen de koper informeren, stuurt de koper persoon om goederen, toen uitbetaling te inspecteren de gehele betaling alvorens te verschepen.
2.Delivery tijd: Wij waarborgen het materiaal voor verzending binnen 30 werkdagen na ontvangstbewijs van storting klaar zal zijn.
3.After de verkoopdienst: Wij konden technicus naar uw land sturen om machine te installeren als u nodig hebt. De kopersbehoefte om voor extra kosten te betalen, die omvat: visum, retourkaartjes, aanpassing, salaris van USD 100~120 per dag.
het diagram van de materiaalstructuur:
III.Basic machineparameters
Materiaal: Q345B gegalvaniseerd blad
Dikte: 2.5~3.0mm
Breedte: 450476mm
Gewicht: 65KG
Specificaties van producten
Product: door - producttekening
Productbreedte: 310mm ± 5mm
Producthoogte: 81mm ± 5mm
Productspecificaties
Het vormen van methode: Wals zich het vormen koud
Productiesnelheid: ≤10m/min
Het voeden richting: linkervoer
Hoofdvoltage: 380V, 50Hz
Eenheids totale macht: ongeveer 20.7KW
Drijfaslager: 6026
Turbolift: SWL10-3/23-FU3
Hoofdaandrijvingsmotor: Yvp180m-4-15
Reductiemiddel: ZQ500-48.57
Wallboard materiaal: A3
Schachtmateriaal: 40
Vormmateriaal: Gcr15
IV, Overzicht van materiaalstructuur
Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.
V, de controlelijst van de Materiaalconfiguratie
| Nr |
Deelnaam |
Hoeveelheid |
| 1 |
Het vormen van vorm |
Één reeks vormen aan elke kant |
| 2 |
15KW-aandrijvingsmotor |
1Set |
| 3 |
Het vormen van vormschacht |
3Sets |
| 4 |
Turbolift |
3Sets |
| 5 |
Het opheffen van aandrijvingsmotor |
1Set |
| 6 |
ZQ500 reductiemiddel |
1Set |
| 7 |
Elektroconsole |
1Set |
| 8 |
De bout van het materiaalanker |
1Set |
