Productdetails:
|
Voorwaarde: | Nieuw | Plaats van Oorsprong:: | WUXI, CHINA |
---|---|---|---|
Dikte: | 2.5~3.0mm | Breedte: | 450476mm |
Toepasselijke Industrie: | Bouwwerkzaamheden | Kleur: | Bepaalde gebruiker - |
Hoog licht: | 4mm Vangrailbroodje die Machine vormen,476mm wachtspoor die machine vormen |

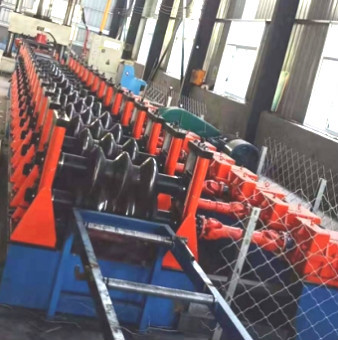

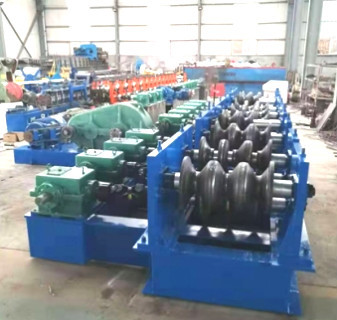

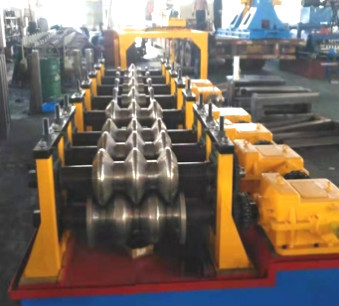

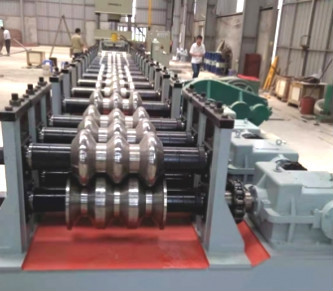

vangrailbroodje die machine voor 4mm dikteblad vormen
wij zijn een professionele fabrikant belast met het ontwerpen en veroorzakend allerlei hoge precisie, ontwierp hoogtetechnologie, professioneel koudwalst het vormen van machines. Gebruikend geavanceerde technologie en opnemend de software van het KOPRAontwerp, kunnen wij volgens internationale normen voor onze cliënten vervaardigen.
a. Dikte: 2.5--4mm (±0.2mm), Breedte: 750mm±5mm,
b.Yield de sterkte is 235Mpa, zijkromming minder dan 10mm (basis op 5mm),
c.Coil-binnen-Diameter: φ508~φ600mm; Rol binnen-Diameter: ≤φ1800mm,
d.Coil gewicht: ≤10T
I.Basic machineparameters
II, Overzicht van materiaalstructuur
Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.
III, de controlelijst van de Materiaalconfiguratie
Nr |
Deelnaam |
Hoeveelheid |
1 |
Het vormen van vorm |
Één reeks vormen aan elke kant |
2 |
15KW-aandrijvingsmotor |
1Set |
3 |
Het vormen van vormschacht |
3Sets |
4 |
Turbolift |
3Sets |
5 |
Het opheffen van aandrijvingsmotor |
1Set |
6 |
ZQ500 reductiemiddel |
1Set |
7 |
Elektroconsole |
1Set |
8 |
De bout van het materiaalanker |
1Set |
