500W 1500 X 3000 CNC de Snijmachine van de Vezellaser voor Bladplaat
1. Effect grafiek van scherpe steekproefverwerking
Van het het Bladmetaal van reclamewoorden van het de verwerkingswerk het stukknipsel
2. ☆ Basisinleiding
Van het het Bladmetaal van reclamewoorden van het de verwerkingswerk het stukknipsel
2. Basisinleiding

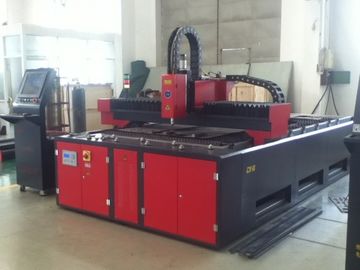

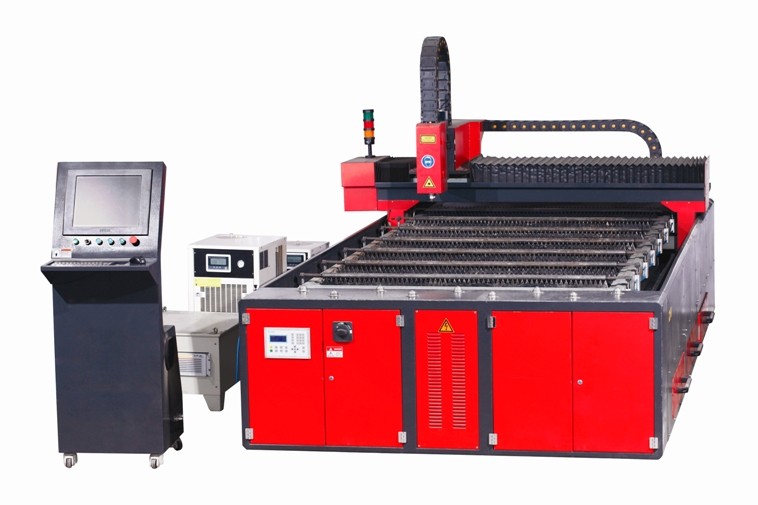

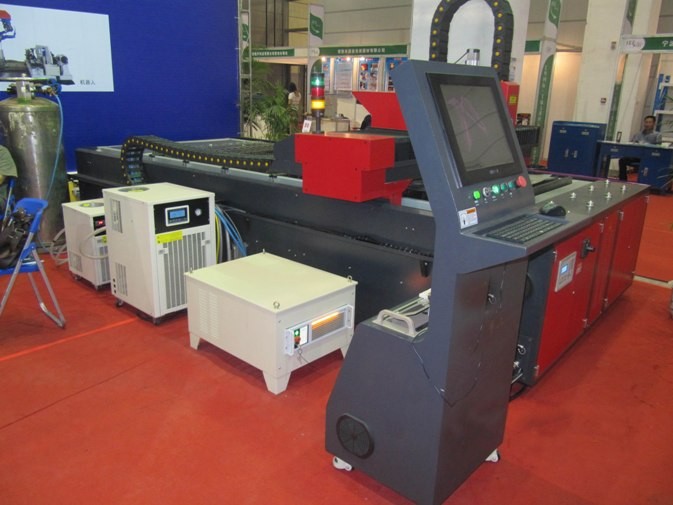

FL-3015 de Snijmachine van de vezellaser wordt door krachtige laser concentreerde zich op voorwerp bereikt om het onmiddellijke smelten en verdamping, met originele vezellaser te veroorzaken die uit IPG-lasergroep wordt ingevoerd in Duitsland. Het automatische knipsel wordt gecontroleerd door gedigitaliseerd mechanisch systeem. Deze machine heeft de technologieën van laser, digitale, en nauwkeurige werktuigkundige gecondenseerd.
2.1. Gespleten ontworpen type en onafhankelijke verrichtingslijst. Het kan volgens de voorwaarde worden bewogen. Comfortabele en gemakkelijke verrichting.
2.2. Ingevoerde servomotor werkende lijst, reizend gebied 1500mm*3000mm.

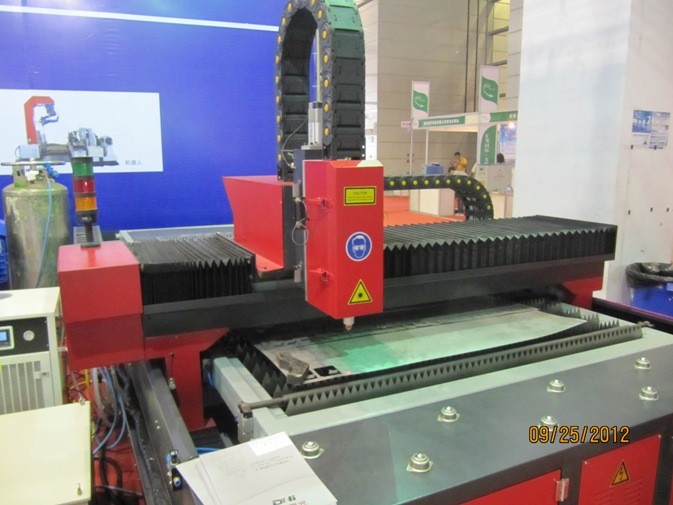

2.3. Het laserhoofd kan door de z-as worden aangepast, die gebied 0100mm reizen
3. Hoofdlijnen
3.1. Het kan wijd worden gebruikt om platen zoals te snijden: roestvrij staal, koolstofstaal, aluminium, enz.
3.2. Sterke scherpe capaciteit: 500W het type kan roestvrije besnoeiing tot 8mm.
3.3. Lage scherpe kosten: Het kan met lucht snijden, en zijn kosten zijn USD 0.5 - 1. De nauwkeurige kosten omvatten elektriciteit 3-6 graden per uur, lensbescherming USD 0.08 - 0.16 per uur, en geen een andere kosten. Als u O2 of N2 gebruikt, zouden de kosten met USD 2.4 - 4.8 moeten worden verhoogd. (Aangezien de vorm en de dikte verschillend zijn, zal het gasverbruik. verschillend zijn)
3.4. Snelle scherpe snelheid, hoog rendement, veilige exploitatie, en stabiele prestaties.
3.5. De goede kwaliteit, kleine vlot en fijne vervorming ziet buiten eruit.
3.6. Ingevoerd servomotor en het aanpassen systeem om nauwkeurig knipsel te waarborgen. Hoge scherpe precisie.
3.7. De toepassingsgerichte software laat grafisch of tekst om onmiddellijk worden ontworpen of toe worden verwerkt. Flexibele en gemakkelijke verrichting.
4. Toegepast materiaal
Van toepassing op knipsel op plaat of buis in roestvrij staal, koolstofstaal, legeringsstaal, de lentestaal, aluminium, koper, titanium, enz. Het heeft uitstekend verwerkingseffect op soorten hard bros legeringsstaal.
5. Toepassingsgebieden
Wijd gebruikt in de verwerking van het bladmetaal, metaalwaren, keukentoestel, hoog-resoluut apparaat, elektrisch controlevakje, autodelen, glazen, affiches, ambachten, verlichting, en nauwkeurige delen.
6. Hoofdstructuurspecificatie
500W-FL-3015 wordt de snijmachine van de vezellaser samengesteld uit machinelichaam, vezellaser, controledoos, het systeem van de luchtreiniging en CNC controlesysteem.
Technische Beschrijving
Optische parameters | Eenheid | 500W |
Lopende wijze | CW, QCW | |
De golflengte van de centrumstraling | NM | 1070-1080 |
Standaardoutputmacht | W | 500 |
Straalkwaliteit | mm*mrad | 4 |
Het aanpassen snelheid | kHz | 5 |
De diameter van de transmissievezel | μm | ≥50 |
De stabiliteit van de outputmacht (Op lange termijn) | % | ±2 |
Macht | VAC | 400-460 |
Machtsconsumptie | kW | 2 |
Systeemstructuur
Periodiek Nr. | Naam |
Hoeveelheid (stuk) |
Opmerkingen |
1 | Vezellaser | 1 | Ingevoerd origineel |
2 |
Optisch systeem De lens van de snelheidsuitbreiding Spectroscoop Het concentreren van lens |
1 | Keurt Duitse ontworpen technologie en speciaal goed. De optische lens beïnvloedt direct de kwaliteit van facular, affect de kwaliteit van scherpe naad en flens, scherpe snelheid en dikte. |
3 | De servomotor van Panasonic | 1 |
De servomotor van Panasonic en Panasonic-bestuurder. Ingevoerde schroef en sporen van Taiwan |
4 | Het controleren van systeem | 1 | PC |
5 | Het systeem van de laseraanwijzing | 1 | Halfgeleider (Rood licht) |
Het hoofdmateriaal leidt tot goede eigenschappen: Lasergenerator en optische lens. Wij gebruiken de elektrocomponenten van Schneider.
CNC verrichtingslijst | Het keurt het lassen van de staalstructuur, de verwerking van de spanningsmislukking, de op zwaar werk berekende rekstructuur, de Ingevoerde rollende schroef TBI, het voeringsspoor HIWIN, en de servomotor van Panasonic goed. | Het heeft hulpmateriaal om te lossen, strak te drukken en blanking. |
7. Hoofd technische parameters
Specificatie | parameter |
Laserlengte | 1064nm |
Max. lasermacht | 1000W |
Het plaatsen | Rood lichtaanwijzing |
Efficiënt verwerkingsgebied | 1500mm*3000mm |
X/Y de as herhaalt het plaatsen precisie | ±0.03mm |
Max. scherpe dikte van koolstofstaal | ≤8mm |
Max. scherpe snelheid van koolstofstaal |
0.8mm dikteroestvrij staal, 1214m/min, 1.0mm dikteroestvrij staal, 1012m/min |
Steundocumenten | DXF enz. (steun Autocad software, CorelDraw-software) |
Totale verbruikte macht | ≤ 20KW |
Voeding |
3 fasen 4 draden AC 380V, 50Hz/60Hz/60A |
8. Scherpe Parameters
Dikte (mm) | Materiaal | Maximum scherpe snelheid (m/min) | Hulpgas |
1 | M.S. | 8 | Zuurstof |
2 | 4.5 | ||
3 | 3 | ||
4 | 2 | ||
5 | 1.5 | ||
6 | 0.8 | ||
1 | S.S | 6 | Stikstof |
2 | 3 | ||
3 | 1.5 | ||
1 | Aluminiumlegering | 3 | |
2 | 1.5 |
9. Technische Parameters
Model | FL-3015 |
Lasergolflengte | 1070nm |
Maximum lasermacht | 500W (CW) |
Werkplaats | 3000mmX1500mm |
X asslag | 3000m |
Y asslag | 1500m |
X, y-as het plaatsen nauwkeurigheid | ±0.05mm |
X, herhaalt Y, z-as het plaatsen nauwkeurigheid | ±0.03mm |
X, snelheid van de de as maximum geen-plicht van Y de enige | 20min |
X/Y snelheid van de as de maximum interactie | 40min |
X/Y maximum asversnelling | 1.0G |
CNC systeem | LASERCUT |
Maximum ladingsgewicht | 500KG |
Fase | 3 |
Nominale spanning | 380V |
Frequentie | 50Hz |
Beschermingsniveau van hoofdmacht | IP54 |
Geheel gewicht | 2250KG |
10. Materiaalcomponenten
Punt | Naam | Specificatie | Qty |
1 | FL-3015 | 3000mm*1500mm | 1 reeks |
2 | Vezellaser | 500W | 1 |
3 | CNC systeem | LASERCUT | 1 |
4 | Laser scherp hoofd | De V.S. lasermech | 1 |
5 | Waterkoeler | 1 reeks |
11. Technische geleverde documenten
Punt | Technische documenten | Eenheid | Hoeveelheid |
1 | Verrichtingsinstructies | Reeks | 1 |
2 | Software die instructies gebruiken | Reeks | 1 |
3 | Speciale laser scherpe software | Reeks | 1 |
4 | Productcertificatie | Reeks | 1 |
5 | De lijst van de machineverpakking | Stuk | 1 |
12. INSTALLATIE & HET OPDRAGEN
Het VERKOPERSpersoneel zal de machine installatie en het opdragen controleren
De dienst bestaat uit van:
1. Het verschaffen van gekwalificeerde technicus.
2. Supervisie van het personeel van de klant voor:
a) Het plaatsen van machine
b) Runnen van kabels en slangen van de dienstentry-punt
c) Verbinding van elektrokabels en gasslangen aan de machine
3. De Verantwoordelijkheid van de klant
a) Een luchtcompressor (die hoofdzakelijk in pneumatische bewegingen wordt gebruikt)
b) Een fles vloeibare verkieslijke zuurstof (met een vloeimiddel)
c) Macht: 380V 50HZ 3 fasen (met een 30KW regelgever)
d) De gassen, de Lucht en de Elektrische voedingen zijn beschikbaar voor de verbinding aan de machine op de benoemde punten.
e) De klant moet verzekeren de plaats vóór aanvang van Installatie, het aanpassen en opleiding duidelijk is.
f) De levering van werkt, slachtingen en verzekering om machine leeg te maken en bij het installatiewerk onder de richting van DADE-installatiesupervisor te helpen
g) Het verschaffen van mechanische monteurs en één elektromonteur voor de duur van de installatie.
h) Levering van plaat en verbruiksgoederen voor het opdragen test, machinegroepering en opleiding.
i) De weerbestendige bouw, als garantie zal nietig zijn als de machine aan elementen onderworpen is
j) Geschikte concrete vloer
13. Opleiding
1. Bij de voltooiing van het opdragen, zal de VERKOPERStechnicus beginnen opleidend.
De klant zal voldoende materiaal en verbruiksgoederen verstrekken om bevredigende voltooiing aan de opleiding te verzekeren.
2. De opleiding zal van bestaan uit:
a) Overzicht van machine
b) Controleeigenschappen en verrichting
c) Machineonderhoud en aanpassing
d) Gecontroleerd runnen van machine
De opleiding van de machineexploitant is gezamenlijk met de installatie, daarom moet het personeel bij allen beschikbaar zijn
tijden.
