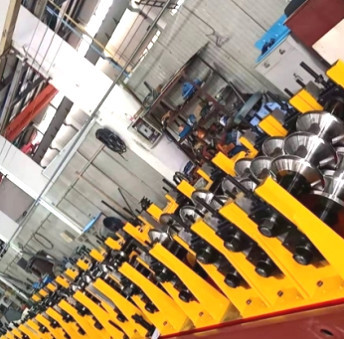

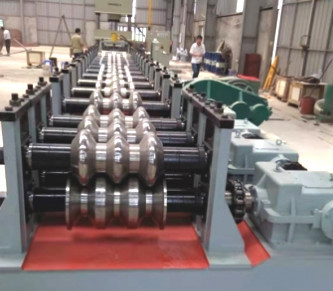

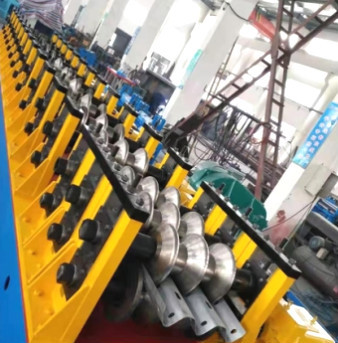

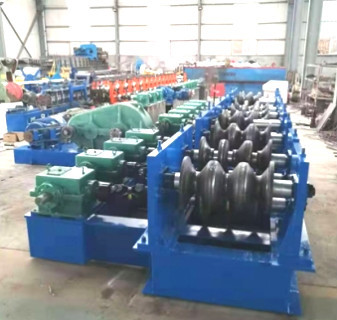

CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen

CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen
CMC CE Guardrail 450mm Panel Roll Forming Machine
CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen

Grote Afbeelding :  CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen

Productdetails:
Plaats van herkomst: Wuxi, China
Merknaam: CMC
Certificering: CE, ISO
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiate
Verpakking Details: Het gehele lichaam omvat met plastic zak. of volgens de klantenvereisten.
Levertijd: Volgens de voorraden
Betalingscondities: T/T, L/C, D/P
Levering vermogen: 50 reeksen per maand.

CMC Vangrail 450mm van Ce Comité Broodje die Machine vormen

beschrijving
Naam: Het broodje dat van het vangrailpaneel machine vormt Verleende naverkoop de Dienst: Vrije vervangstukken, Ingenieurs beschikbaar aan de dienstmachines overzee
Macht (w): 22kw-1000kw Gewicht: 65Kg
Toonzaalplaats: niets Merknaam: CMC
Hoog licht:

450mm Vangrailbroodje die Machine vormen

,

22kw Comité Broodje die Machine vormen



CMC Ce 450 - 476mm het broodje die van het Vangrailpaneel machine vormen



I.Basic machineparameters

  1. Mechanische eigenschappen en specificaties van grondstoffen
  • Materiaal: Q345B gegalvaniseerd blad
  • Dikte: 2.5~3.0mm
  • Breedte: 450476mm
  • Gewicht: 65KG
  • Specificaties van producten
  • Product: door - producttekening
  • Productbreedte: 310mm ± 5mm
  • Producthoogte: 81mm ± 5mm
  • Productspecificaties
  • Het vormen van methode: Wals zich het vormen koud
  • Productiesnelheid: ≤10m/min
  • Het voeden richting: linkervoer
  • Hoofdvoltage: 380V, 50Hz
  • Eenheids totale macht: ongeveer 20.7KW
  • Drijfaslager: 6026
  • Turbolift: SWL10-3/23-FU3
  • Hoofdaandrijvingsmotor: Yvp180m-4-15
  • Reductiemiddel: ZQ500-48.57
  • Wallboard materiaal: A3
  • Schachtmateriaal: 40
  • Vormmateriaal: Gcr15

II, Overzicht van materiaalstructuur

Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.



III, de controlelijst van de Materiaalconfiguratie



Nr



Deelnaam



Hoeveelheid

1



Het vormen van vorm



Één reeks vormen aan elke kant

2



15KW-aandrijvingsmotor



1Set

3



Het vormen van vormschacht



3Sets

4



Turbolift



3Sets

5



Het opheffen van aandrijvingsmotor



1Set

6



ZQ500 reductiemiddel



1Set

7



Elektroconsole



1Set

8



De bout van het materiaalanker



1Set







IV.Payment termijnen en de naverkoopdienst:

1) FOB- Tianjin
2) Betaling: De storting van 30% T/T, en betaalt het saldo alvorens te verschepen.
3) levertijd: 60 werkdagen.
4) Waarborgperiode: 12 maanden beperkte garantie die van datum van levering beginnen. Het verschepen de kosten voor delen die tijdens garantieperiode moeten worden vervangen moeten door de klant worden gedragen.
5) Vervangstukken: lagers, knopen, kettingen, magnetische klep, beschermende buis enz.
6) Installatie en opleiding:
1. Als de kopers onze fabriek bezoeken en de machine controleren, zullen wij u onderwijzen hoe te om en ons de machine te installeren, en opleiden face to face ook uw arbeiders/technicus.
2. Zonder het bezoeken, zullen wij u gebruikershandleiding en CD verzenden om u te onderwijzen om te installeren en te werken.
3. KOSTEN VAN INSTALLATIE:
De koper zou de installatielasten (USD 100 één mens één dag) moeten betalen. Aan de benoemde verkoper gaat de rekening door T/T vóór de technici van de verkoper naar de fabriek van de koper. De koper betaalt de kosten van de de technicireis van de verkoper buiten China, met inbegrip van de ronde prijs van luchtkaartjes, aanpassing en het voedsel, verstrekt vervoer van het leven hotel aan de het werkplaats, de noodzakelijke mededeling, en de verzekering, enz.
