Weg 12m/Min Broodje dat van Wachtsporen Machine vormt

Weg 12m/Min Broodje dat van Wachtsporen Machine vormt

Brand Name:	CMC
MOQ:	1 set
Prijs:	Negotiate
Payment Terms:	T / T, L / C
Supply Ability:	50 reeksen per maand.

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Wuxi, China

Certificering:

CE, ISO

Naam:

Het Broodje die van de wegvangrail Machine vormen

snelheid:

8-12m/min

Gewicht:

65Kg

Producthoogte:

81mm ± 5mm

Het vormen van Methode:

Wals formin koud

Hoofdvoltage:

380v, 50Hz

Verpakking Details:

Het gehele lichaam omvat met plastic zak. of volgens de klantenvereisten.

Levering vermogen:

50 reeksen per maand.

Markeren:

12m/min vangrailbroodje dat Machine vormt

3.5mm Vangrailbroodje dat Machine vormt

Product Description

het diagram van de materiaalstructuur:

Voordelen:

de vangrailbroodje dat van de twee golvenweg machine vormt

♥ Als fabrikant zijn wij gespecialiseerd in allerlei die broodje machine vormen.

♥ Goede ervaring van 20 jaar om broodje te maken dat machine vormt.

♥ Kies het beste materiaal en de componenten voor de uitvoer meer toen 40 landen.

♥ Verstrek beste prijs, goede kwaliteit en snelle levering.

Productnaam			de vangrailbroodje dat van de twee golvenweg machine vormt
Nr.	Punten		Parameters	Opmerking
1	Geschikt Materiaal	Type	GI/PPGI
		Breedte	Aangepast
		Dikte	1.53.5mm
2	Product Specificaties	Lengte	Om het even welke lengte	Geprogrammeerd
2	Product Specificaties	Lengtetolerantie	±2mm
3	Het werk Snelheid	8-12m/min		Standaardmachine
4	Controlesysteem	Mitsubishi/de omvormer van Siemens PLC&		Douane
5	Totale Macht	Ongeveer 30KW		Tot definitief ontwerp
6	Totaal Gewicht	Ongeveer 15T		Tot definitief ontwerp

II.Basic machineparameters

Mechanische eigenschappen en specificaties van grondstoffen

Materiaal: Q345B gegalvaniseerd blad

Dikte: 2.5~3.0mm

Breedte: 450476mm

Gewicht: 65KG

Specificaties van producten

Product: door - producttekening

Productbreedte: 310mm ± 5mm

Producthoogte: 81mm ± 5mm

Productspecificaties

Het vormen van methode: Wals zich het vormen koud

Productiesnelheid: ≤10m/min

Het voeden richting: linkervoer

Hoofdvoltage: 380V, 50Hz

Eenheids totale macht: ongeveer 20.7KW

Drijfaslager: 6026

Turbolift: SWL10-3/23-FU3

Hoofdaandrijvingsmotor: Yvp180m-4-15

Reductiemiddel: ZQ500-48.57

Wallboard materiaal: A3

Schachtmateriaal: 40

Vormmateriaal: Gcr15

III, Overzicht van materiaalstructuur

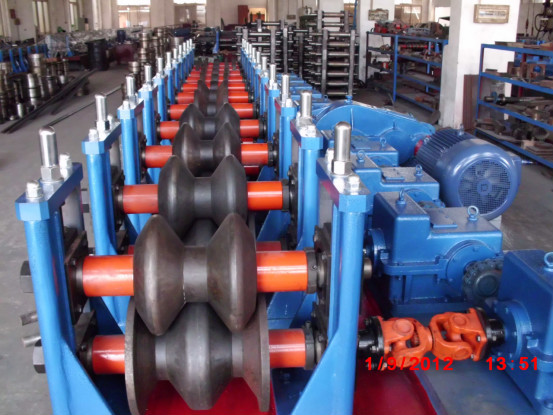

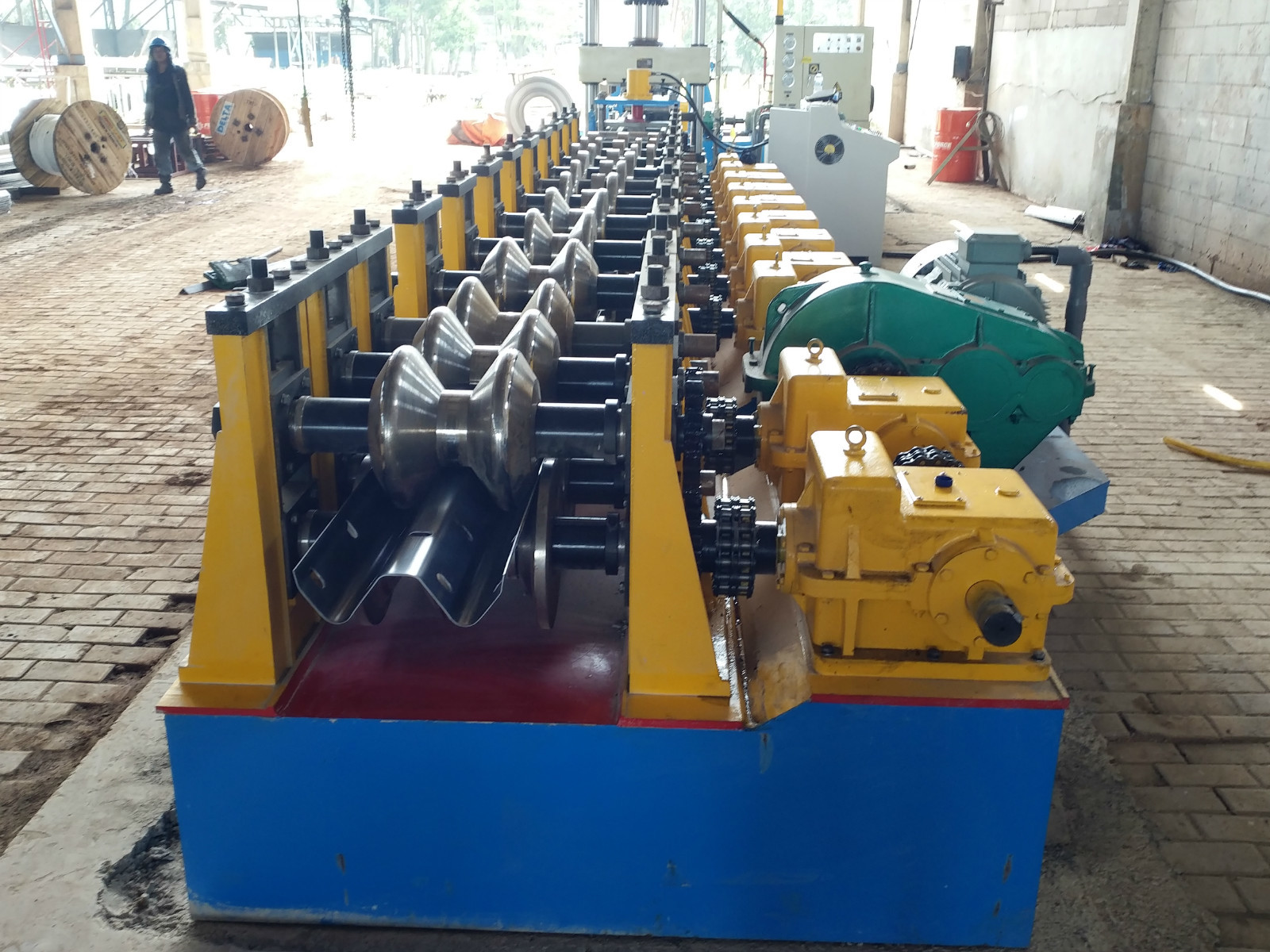

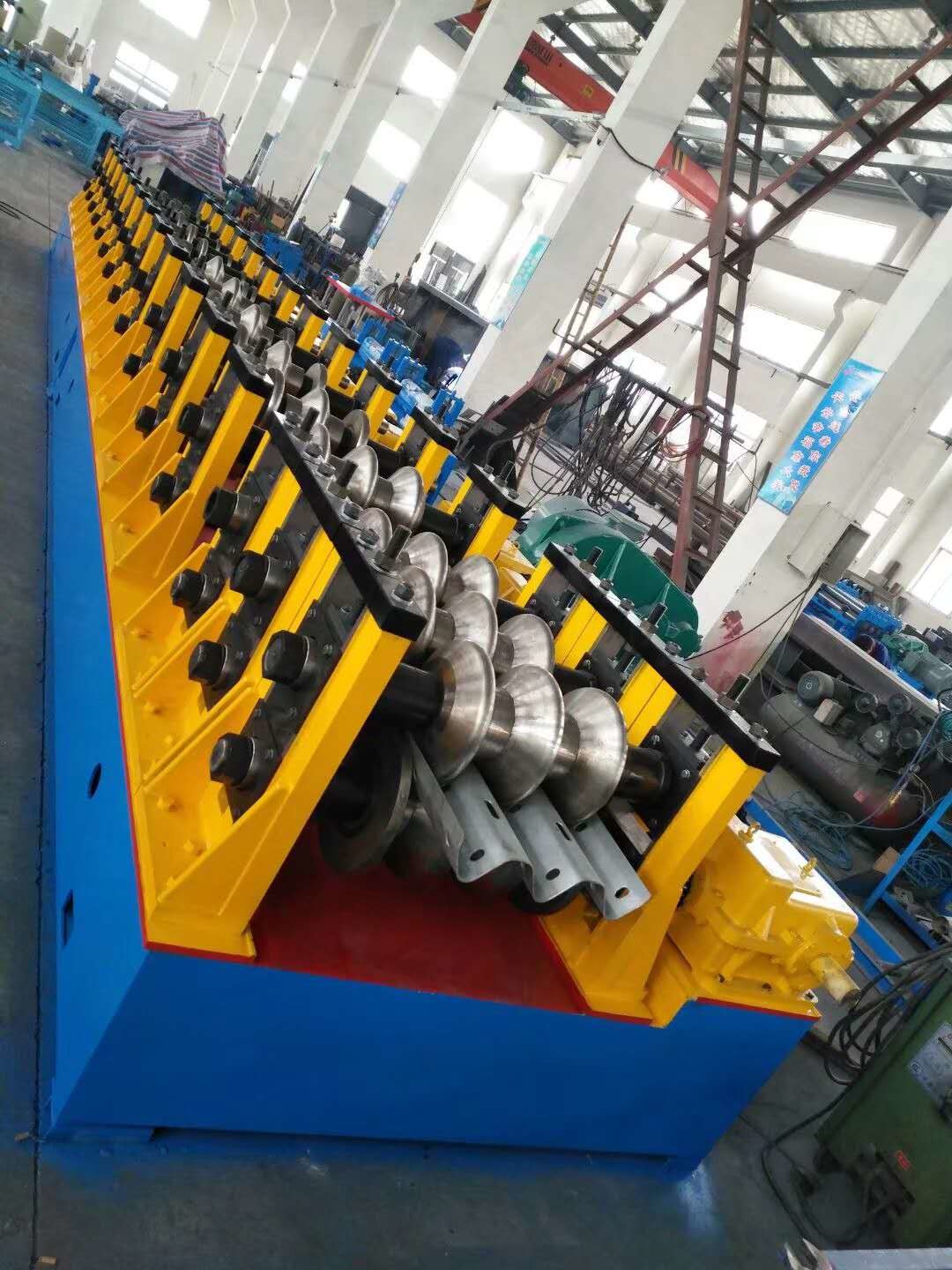

Het materiaalkader wordt verwerkt door A3 staalplaat, na het verouderen behandeling, 3 hogere rolstructuur, 1 en lagere 2, keurt de lagere rol een vaste structuur goed, keurt de hogere rol de aanpassing van de schuifbeweging goed, en 3 reeksen van de aandrijving van de turbinedoos worden gedreven door de motor om hoger aan te passen en de turbinedoos te verminderen wordt verbonden door een koppelstang om de synchronisatie van 3 reeksen dozen te verzekeren, en de 3 onafhankelijke muurplaten worden verbonden door een schacht om het parallellisme van de gehele machine te verzekeren. De diameter van de rolschacht is 110mm. Er zijn twee reeksen vormen op de linkerzijde en het recht, één voor de binnenboog en één voor de buitenboog, en een reeks van de hoofdmotor van 15KW. Het wordt gedreven door een ZQ500-reductiemiddel, dat de linker en juiste lagere schachten door toestellen drijft. De toestelmodule is 10m, één voor elke linkerzijde en recht. Het product wordt verwerkt door de verrichtingsconsole.

IV, de controlelijst van de Materiaalconfiguratie

Deelnaam

Hoeveelheid

Het vormen van vorm

Één reeks vormen aan elke kant

15KW-aandrijvingsmotor

1Set

Het vormen van vormschacht

3Sets

Turbolift

3Sets

Het opheffen van aandrijvingsmotor

1Set

ZQ500 reductiemiddel

1Set

Elektroconsole

1Set

De bout van het materiaalanker

1Set
