Automatische Monopole het Lassenmachine van HM500/14000mm

Automatische Monopole het Lassenmachine van HM500/14000mm
Automatic HM500 / 14000mm Monopole Welding Machine
Automatische Monopole het Lassenmachine van HM500/14000mm Automatische Monopole het Lassenmachine van HM500/14000mm Automatische Monopole het Lassenmachine van HM500/14000mm

Grote Afbeelding :  Automatische Monopole het Lassenmachine van HM500/14000mm

Productdetails:
Plaats van herkomst: WUXI, CHINA
Merknaam: CMC
Modelnummer: HM500/14000
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: as per negotiation, USD,EURO,RMB are acceptable
Verpakking Details: demontage, naakt, geschikt voor container het verschepen
Levertijd: 60~90 dagen
Betalingscondities: T/T, L/C
Levering vermogen: volgens de machinehoeveelheid

Automatische Monopole het Lassenmachine van HM500/14000mm

beschrijving
Hoog licht:

geautomatiseerde lassenmachine

,

Lichte Pool-Lassenmachine

CNC 5G POOL SLUITEN-LAST MACHINE

MODEL: HM500/14000

Ontwerp voor Monopole, highmast, 5G-pool



Roltype

Speciaal ontworpen voor monopole, highmast pool, 5G-communicatie pool, en normale straatlantaarnpool

Norm: Diameterwaaier: 200~500mm, Dikte: 4~12mm, Lengte: 14m

Optie: Diameterwaaier: 60~500mm, Dikte: 3~12mm, Lengte: 14m

De standaard enige machine van het boog enige draad ondergedompelde booglassen





Toepassingsgebied:

Toepassingsgebied: geschikt voor groot de pool longitudinaal automatisch sluitend lassen van de lengte middelgrote grootte, zoals 5G-pool, monopole, highmast pool en normale straatlantaarnpool



Deze machine is gewoonlijk geschikt om middelgrote grootte veelhoekige en kegelpool, vooral te lassen geschikt voor de pool die slechts één naad heeft. Het is een automatische lassenlijn. Het karretje is uitgerust met regelbare snelheidsmotor, die de te bewegen pool kan trekken zich. De hydraulische cilinder maakt het drukwiel de pool en de las tegelijkertijd aanhalen.





Merkgebonden eigenschappen:

1.CNC de automatische aanpassing, CNC systeem, met de verandering van pooldiameter, past automatisch de druk aan, pas automatisch de positie van de presservoet, automatisch gelijke de aan het voeden snelheid en de positie, houdt altijd de lassennaad in de gesloten staat, om het vlotte lassen te verzekeren.



2. op basis van de kwalificatie van het vorige proces, na lassen, is er geen torsie van de poollas, en er is geen behoefte aan personeel om de staaf los te krijgen en te verdraaien bij de rug van de machine om de las te centreren.



3.The de drijfpool wordt gecontroleerd door frequentieomzetting, met de elektrische functie van het remeinde om de stabiliteit van hoofd te verzekeren en het staartlassen, dit systeem kan de pool van klein eind aan het volledige gebied van het bodemeind en bijna geen linkerlengte uit lassen lassen. Deze manier wordt verminderd het hand werken van het volgende proces.



4.The het aantal van het vastklemmen van rol is 3 reeksen, is het voordeel vermindert de roldruk tot de pooloppervlakte, en vermindert de kras op de oppervlakte. Het is geschikt voor de productie van achthoekige pool, veelhoekige pool en kegelpool. Het kan gelijke diameter of kegel zijn.



5.The het duwende typekarretje met gemotoriseerd manueel terug snel terugkerend functie, geen behoefteexploitant aan duwrug en het vermindert de arbeidsintensiteit van exploitanten.



6.The het achterduwkarretje met pneumatisch het vastklemmen apparaat, het is eenvoudig en snel vergeleken met het hand vastklemmen.



7.The het leegmaken de kant is roltype, dat voor het laden en het leegmaken geschikt is, en is bevorderlijk om de automatisering van stroomopwaartse en stroomafwaartse materialen te realiseren. De lading en het leegmaken kunnen aan zelfde kant zijn om exploitant te maken de beweging over lange afstand vermijden. De exploitant slechts behoefte om in de positie van de hostmachine te werken, die zeer de arbeidsintensiteit vermindert.



de 8.The het zelf-ontwikkelde oliedruk en systeem van de controlesynchronisatie verminderen de eisen die ten aanzien van de pool, de pool na het lassen van meer rond gemaakt maken en minder meer misvormd.



9.Operator: 1 persoon.



10.Unloading rolrek, 5 reeksen (geschikt voor 12,14m pool)



11. volgens de lay-out van de workshop van de koper, kunnen de machines met verschillende het werk richtingen worden verstrekt



12.For de speciale behoeften van klanten, machine kunnen speciaal worden ontworpen en worden vervaardigd om verschillende polen over de hele wereld te ontmoeten



13.Through de camera op het machinehoofd wordt geïnstalleerd, wordt de lassennaad overdacht het scherm van hoofdcontrolebord, die volgen van de lassennaad, en het verminderen van de arbeidsintensiteit maken van de exploitant eenvoudig en gemakkelijk voor toezicht op het lassen dat.

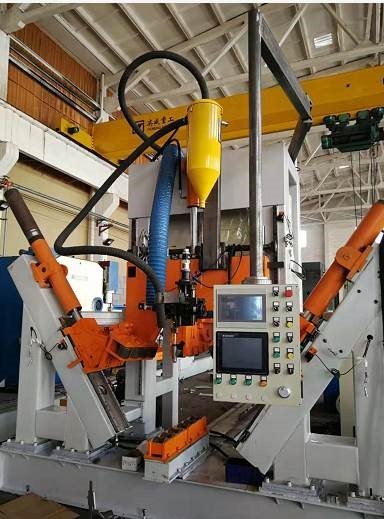

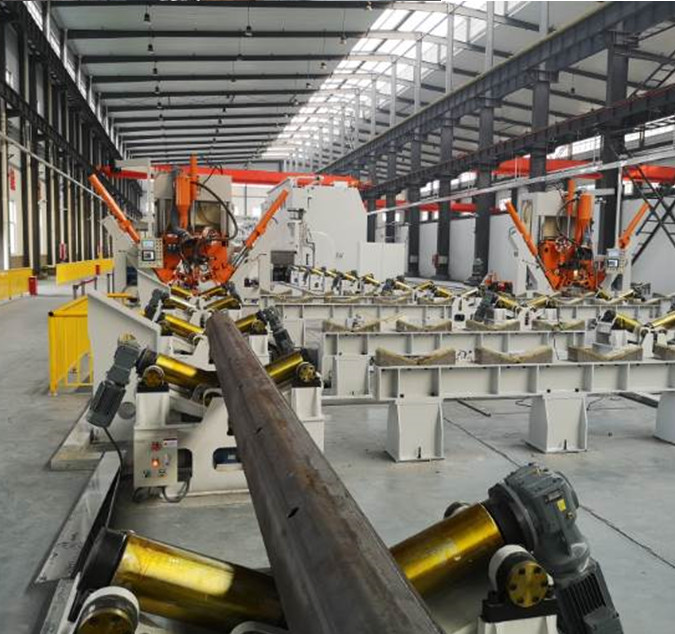

Automatische Monopole het Lassenmachine van HM500/14000mm 0 Automatische Monopole het Lassenmachine van HM500/14000mm 1



14.Option: Diameterwaaier: 60~500mm, Dikte: 3~12mm, Lengte: 12mm





De machine bestaat uit de volgende delen:

1. Lange worktable voor zich karretje het bewegen

2. Hoofdbrugkader

3. Het systeem van de karretjeaandrijving

4. Leegmakend rolrek, 5 reeksen (geschikt voor 12,14m pool)

5. Hydraulisch het vastklemmen deel (met inbegrip van het vastklemmen van rollen, geschikt voor middelgrote groottepool)

6. Ondergedompeld booglassensysteem, met draad het voeden systeem

7. LUF terugwinningssysteem

8. Hydraulisch systeem

9. Controlesysteem

10. Camera, lassend naad controlesysteem

11. Vastklemmende rol, overeenkomstig de poolvereisten van de klant.

Met 1 reeks geschikt voor monopole Hoge mast, 5G-poolvorm.

Facultatief: 1 reeks geschikt voor normale straatlantaarnpolen, minimumdiameter van 60mm (ronde polen en kegelpool)

Facultatief: 1 reeks geschikt voor normale straatlantaarnpolen, minimumdiameter van 60mm (achthoekige pool)

Facultatief: Een reeks achter het vastklemmen apparaten geschikt voor normale straatlantaarnpolen. (Omvat een klein hulpmiddel, geschikt voor polen met zeer korte lengte, zoals 1~2 meters snak wapen)

Technische parameter
1 Diameter van pool

200500mm norm

60~500mm Optie

2 Worktablelengte 14000 mm
3 Dikte van pool

3~12mm, Q235, Q345

(Ontmoet 100 diameter, 6mm dikte, ontmoeten diameter 80, 5.5mm dikte)

4 Het vastklemmen voetenhoeveelheid 3 eenheden.
5 Motormacht van oliepomp 4+4 kW
6 Mobiele motormacht 4KW. Regelbare snelheid
7 Verticale dringende slag 500mm
8 Werkende hoogte De afstand vanuit de bodeminvalshoek van de pool aan de grond: 850mm
9 Lassenmachine

1000A, Ondergedompeld booglassen

Standaardconfiguratie: Enige boog enige draad,

10 De diameter van de lassendraad 2mm, 3.2mm, Lassende draaddiameter zijn onderworpen aan de dikte van polen.
11 Lassensnelheid

stepless regelbaar van 0.8~3.0m/min

Nota: verschillende dikte, verschillende snelheid)

12 Het tarief van de lassenpenetratie 80%
13 Elektrocomponenten Schneider (Frans merk)
14 CNC systeemplc Siemens (het merk van Duitsland)
15 Het merk van de lassenmachine HUAYUAN, Chinees merk
16 Gewicht 8 ton
17 Afmetingen 31000x3500x4500 mm (LXWXH)
