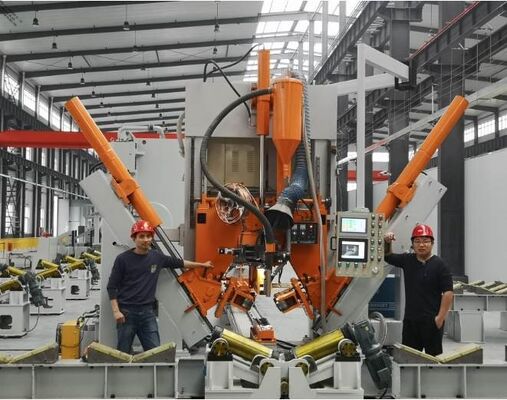

Lichte polen sluit-sweismachine model 340/14000
Productoverzicht

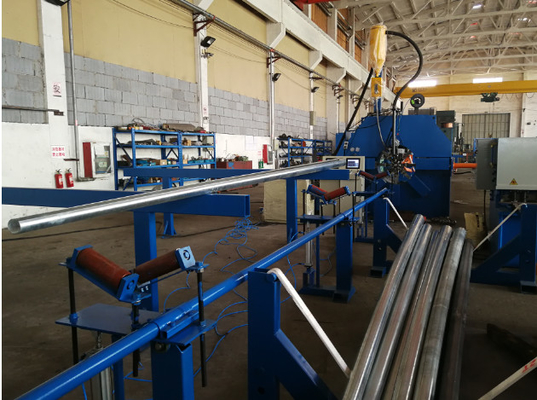

Het model 340/14000 is een automatische laslijn die speciaal is ontworpen voor eenvoudige polygonale en cirkelvormige conische lichtpalen.Het sweist de paal continu van het kleine einde tot het grote einde met bijna geen overgebleven ongesweisde lengte, waarbij rechte en stabiele naden worden geproduceerd, terwijl het handmatige werk in het volgende proces aanzienlijk wordt verminderd.het dekt paaldiameter van 60 mm tot 340 mm en paallengte tot 14,000 mm.
Belangrijkste kenmerken en voordelen
- Automatisch laswerk van volledige lengte¢ Verweldt de paal van het kleine uiteinde tot het onderste uiteinde over het gehele gebied, waardoor er bijna geen ongeweldde lengte overblijft, wat het handmatige werk in het volgende proces minimaliseert.
- 8-set klemrollers uit alle richtingen¢ De druk op het polenoppervlak gelijkmatig verdeelt, waardoor de roldruk en de oppervlakteschrammen worden verminderd; speciaal geschikt voor achthoekig polensweis.
- Dubbelzijdige drukcilinders¢ Biedt een sterke sluitende kracht om de paal te sluiten, ideaal voor grote dikte, kleine diameter palen.
- Motorische snel terugtrekende trolley¢ Na het lassen automatisch met hoge snelheid terugkeert, dus er is geen handmatige terugdruk nodig, waardoor de arbeidsintensiteit van de bediener sterk wordt verminderd.
- Pneumatische kleminrichting Vinnige en eenvoudige vergeleken met handmatig klemmen.met minder lasvervorming na het lassen, en gemakkelijker te bedienen.
- Dubbele lasprocessenHet ondersteunt zowel ondergedompeld booglassen als CO2-gasgeschermd lassen in één machine.
- Achterzijdelijke stille rolstand (standaard)- Geen rugsteun en geen handmatige terugstoot nodig; dit vergemakkelijkt het laden van de palen op de machine en vermindert de arbeidskrachten.
- Achterpoolgeleidingsinrichting¢ zorgt voor een nauwkeurige positionering tijdens het hele lasproces.
Toepassing
De machine is ontworpen voor het automatisch naad lassen van eenvormige polygonale en cirkelvormige conische lichtpalen.trekt de lichtstaaf van het kleine uiteinde naar het grote einde, terwijl de hydraulische cilinder door middel van een mechanische ketting en wormwiel de klemwielen duwt om de paal te sluiten en tegelijkertijd te lassen.
Standaardmachinecomponenten
- Lange werktafel met tandwiel- en rekdrijfsysteem voor de trolleybus
- Trolley: snelheidsregelbare motor, aandrijfsysteem, geleidingsinrichting en pneumatisch klemsysteem

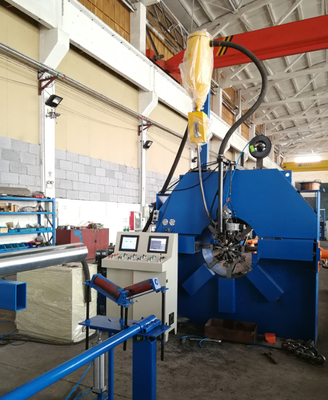

- Hydraulische klem- en laseenheid: 8 sets klemwielen voor veelhoekige en kegelvormige palen, plus een extra zij-hydraulisch klemsysteem voor palen van grote dikte
- Lassystemen: onderwater booglassen en CO2-gasbeschermde lassen, met inbegrip van stroombron, draadvoeding, vloeistofterugwinningssysteem en lasdraad
- Achterste stille rolstand (standaard)
- Hydraulisch systeem: dubbele pomp, dubbele motor, dubbele bediening
- Pneumatisch systeem voor het vastklemmen van palen

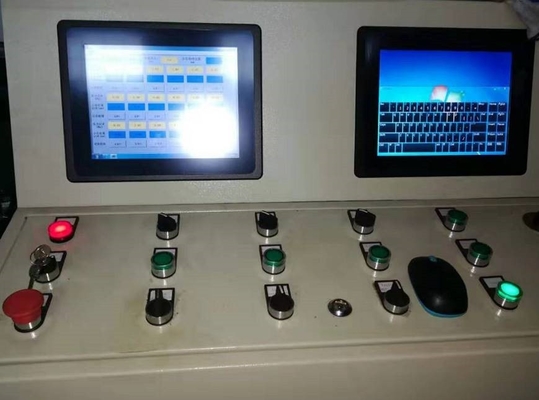

- Elektrisch besturingssysteem: frequentieomvormer, bedieningspaneel, kabels, enz.
Technische specificaties
| Artikel 1 |
Specificatie |
| Werkbare diameter |
60 ̊340 mm |
| Werkbare lengte |
14,000 mm |
| Dolly Lengte |
2,000 mm |
| Lichte paaldikte |
Diameter 60·340 mm: 2,8·5 mm; Diameter 200·340 mm: 4·8 mm |
| Klemvoeten Hoeveelheid |
8 eenheden (meer klempunten = minder druk, minder oppervlakte-markering) |
| Pompmotorvermogen |
4 kW |
| Dolly's motorkracht trekken |
4 kW, wisselstroom met variabele snelheid |
| Lasmachine |
500 A (onderwater booglassen + CO2-gasbeschermde lassen) |
| Diameter van het lasdraad |
1.2·2.0 mm (geselecteerd op basis van de paaldikte) |
| Werksnelheid |
1 ̊3 m/min (afhankelijk van de dikte) |
| Belangrijkste elektrische componenten |
Bekend internationaal merk |
| Hoofdfrequentie-omvormer |
Bekend internationaal merk |
| Hoofdmotor |
Internationaal gerenommeerd merk |
| Verwarmingsenergiebron |
Bekend internationaal merk |
| Gewicht |
6,000 kg |
| Algemene afmetingen (L × W × H) |
31,000 × 3,000 × 4,500 mm |
Optioneel en standaard functies
- Aanvullende hydraulische cilinders aan beide zijden- Geschikt voor lichtpalen met een kleine diameter en grote dikte of palen van hoogvast staalplaat; zorgt voor een sterke sluitende kracht bij het tegelijkertijd uitvoeren van naad lassen.
- Dolly Fast Return-apparaatNa het lassen wordt op de knop gedrukt en keert de dolly met hoge snelheid terug naar de hoofdweldkop en stopt automatisch (machines van handmatig type moeten door de bedieners worden teruggedrukt,die arbeidsintensief en tijdrovend is).
- Pneumatische klemeenheid Makkelijker en veel sneller dan handmatig vastklampen.de trekmachine biedt een stabielere lassnelheid, minder lascurve na het lassen, en geen noodzaak om een aardingsdraad aan te sluiten voor elke paal.
Veelgestelde vragen
V1: Welke soorten lichtpalen kan deze machine lassen?
A: Het is geschikt voor eendelige veelhoekige en cirkelvormige conische lichtpalen met een diameter van 60 ∼ 340 mm en een lengte tot 14.000 mm.
V2: Kan het met grote dikte of kleine diameter palen omgaan?
Ja, met de dubbelzijdige drukcilinders en de extra hydraulische cilinders aan beide zijden, kan het grote dikke, kleine diameter palen sluiten en lassen.met een breedte van niet meer dan 50 mm,.
V3: Welke lasprocessen ondersteunt de machine?
A: Zowel ondergedompeld boog lassen (SAW) als CO2 gas-beschermd lassen. De 500 A lasstroombron ondersteunt 1,2 ∼2,0 mm lasdraad, geselecteerd op basis van de paaldikte.
Q4: Kan de machine aangepast worden?
A: Ja. De configuratie kan worden aangepast volgens uw pole diameter, lengte en dikte vereisten. Stuur ons uw pole specificaties voor een op maat gemaakte oplossing.
V5: Hoe zit het met levering, installatie en naverkoopservice?
A: Wij bieden professionele export verpakking, installatie begeleiding en technische ondersteuning. Neem contact met ons op voor de levertijd en garantie voorwaarden volgens uw bestemming en vereisten.
