Lijn voor lichtstaaf in lengte gesneden

Snij de lijn in de lengte.voor lichtstokken, model: CTLA8x1800

(Volledig automatisch type, 4 lagen leveling)

Eigenschappen:

Volledig a.uittrekselc.type, als de juiste breedte voor de paal, lengte CNC gecontroleerd,Conical sEen beetje met automatisering,

Taperplaat lossen en stapelen automatisch systeem.

Met twee bladtype dubbel schraaprand snijmachine en conische snijmachine.

(N)Ote: automatisch stapelsysteem voor platen van minder dan 6 mm, lichtstapelplaten)

Toepassing:

Het is bedoeld voor het ontwikkelen, gelijkstellen, snijden, snijden van lichte paalmaterialen, het snijden van schraperkanten en het snijden van conieken,

Om een kleine breedte te krijgen, een grote breedte stalen plaat.

Technische parameter en samengestelde hulpmiddelen

Technische parameter

• Dikte van het materiaal:3mm-8 mm voor Q235A (Q345 = 6 mm,) warmgewalst zacht staal, ((ST52 = 6 mm)
• Breedte van het materiaal:800-1800 mm
• Gewicht van de stalen spoel:Maximaal30ton
• Binnendiameter van de stalen spoel:Φ508mm-Φ760 mm
• Niveausnelheid:5-15m/min
• Aantal gelijkstellingsrollers: 13
• Diameter van de gelijkstellingsrollers:144 mm
• Verplaatsingsrol: 150 mm
• Materiaal van de gelijkstellingsrol: GCr15
• Hardenheid van de nivelrol: HRC55- 58
• Draagrol: 3 stuks
• Draagroldiameter: 150mm
• Lengtebereik voor schaal:2000～12000 mm volgensVerplichtingen
• Tolerantie van de snijlengte:± 15 mm (basis op een plaat van 8 m lengte)
• Vermogen van de hoofdnivelmotor: 45kw,960 rpm
• Vermogen van scheermachines:8mmx2500 mm
• Rotatiehoek van de scheermachine: Max.1.5- Ik heb een diploma.
• dubbelrand en coniciteitSnijdsnelheid  15m/min.
• De bevoegdheid van dehoofdelijkemotor voor snijden11kw
• Dolly bewegende snelheid:15m/min,verstelbaar
• Skleine blaadMateriaal: H13k
• Snijden bLadediameter:310 mm
• Conical slicing Snijrol diameters:310 mm
• Max. binnenste breedte van de dubbelsnijmachine:1800 mm
• Max. binnenste breedte van de conische snijmachine:2400 mm
• breedte van het oppervlak voor de machine:ongeveer 7000 mm

Detail van het apparaat

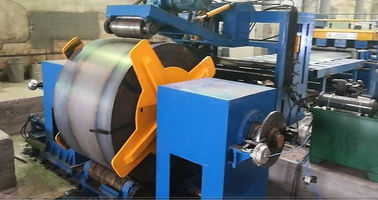

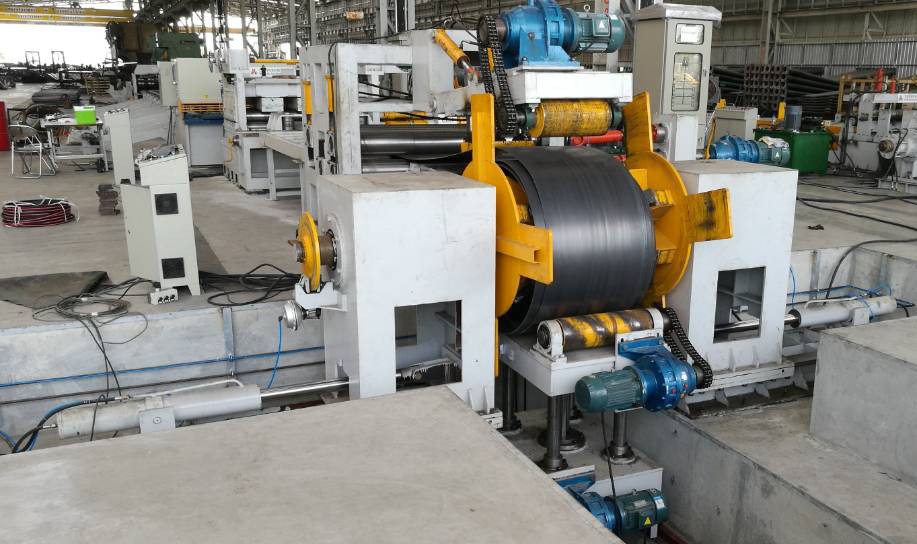

1. staal spoel laden dolly wagen

Hoger en lager: Hydraulisch

Horizontaal bewegen: gemotoriseerd

2. Hydraulische dubbele-kop paraplu-afdekkers:

Inclusief:linker- en rechtereenheid,

met remmen die de as een rotatie-spanning geven.

Open en sluiten: Hydraulisch

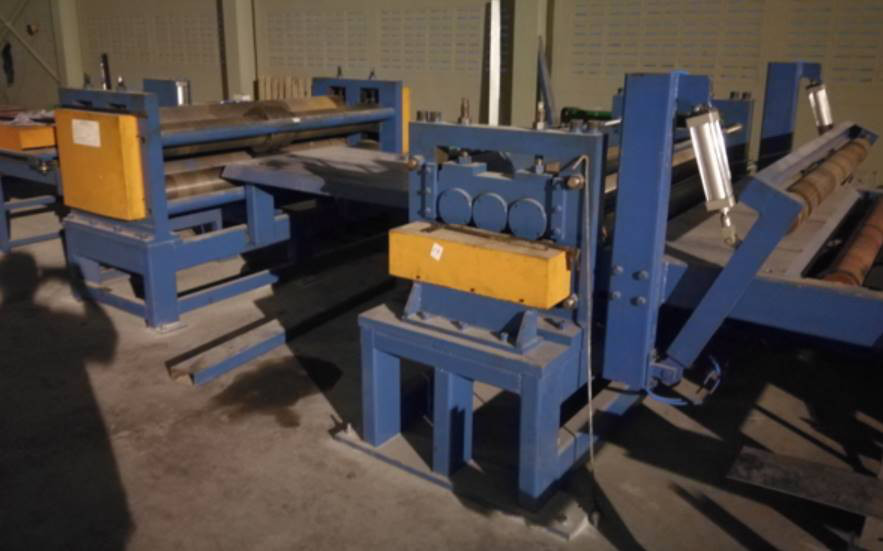

3.Hydraulisch drukken en geleiden, hydraulisch spadehoofdapparaat, knipDeeltjes

Het is samengesteld uit een frame, een hydraulisch druk- en leidingsapparaat, een hydraulisch schephoofdapparaat, een kniprolletje

en motorrijdersysteem, enz.

• Hydraulische pers- en geleidingsinrichting:

Deze bestaat uit een hydraulische pers- en leidingsarm, een pers- en leidingswiel, een versnellingsbak, een motor, enz.

• Hydraulische schepkop:

Deze bestaat uit een hydraulisch schepplaatcontractietoestel, een uitlaatplaat, een hydraulisch apparaat, enz.

• Hydraulisch knijpapparaat

Het bestaat uit een glijbaan, 2 knijprollers, een hydraulisch knijpapparaat, een frame, enz.

• Vermogen deel van hydraulisch knijpapparaat

Deze bestaat uit een wisselstroommotor, een versnellingsbak, een groep spindels en aansluitingen, een lagerstand, één universele verbinding, enz.

4. Midden rollende werktafel

5.Geleidingsinstrument

Het is samengesteld uit een gildeframe, een verplaatsbare platte plaat, een leidend aanpassingsapparaat, een verticaal neerwagen.

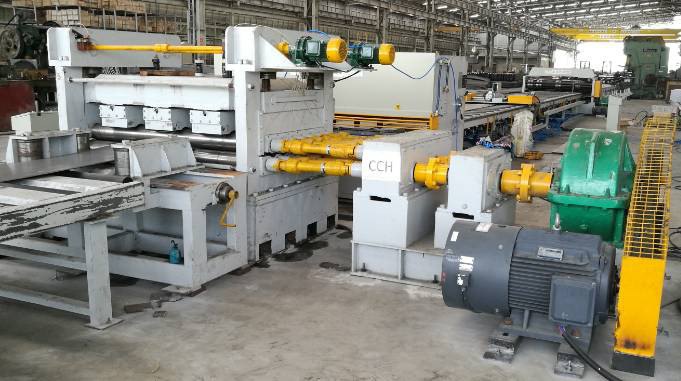

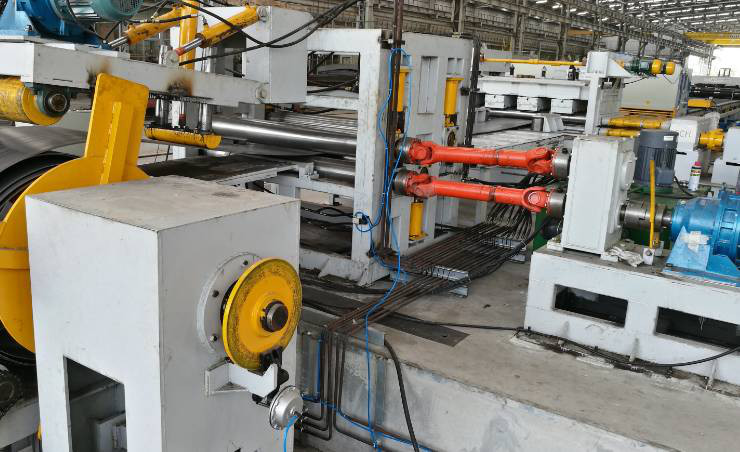

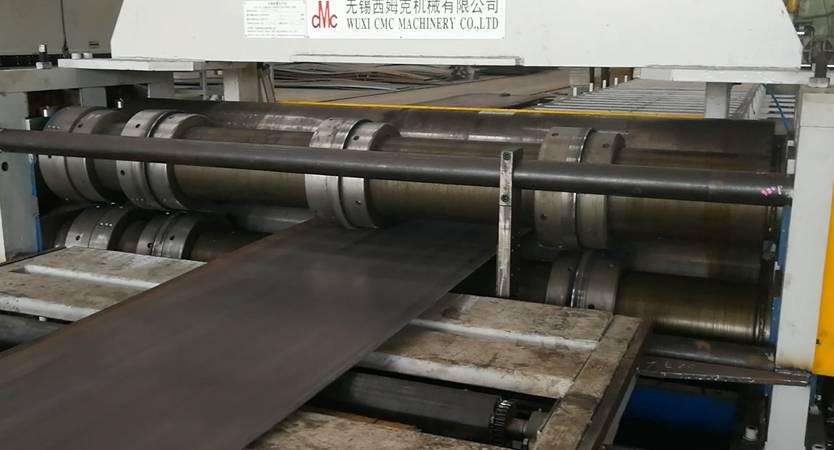

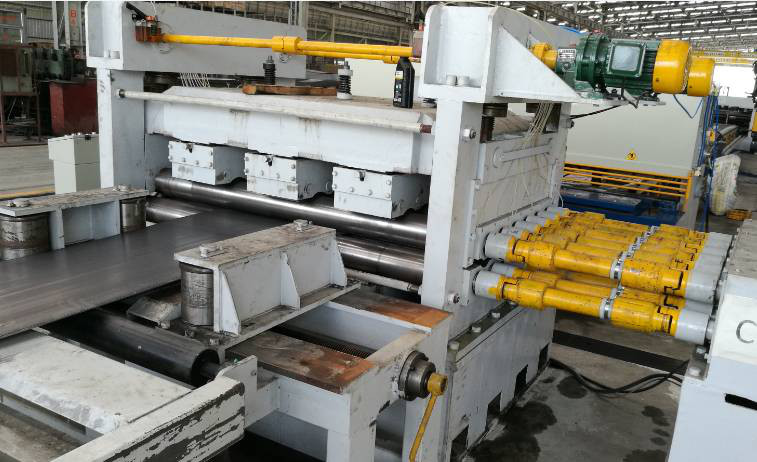

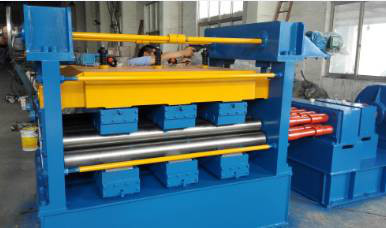

6.Nivelatie-eenheid:(Viertype laag)

Dit is de kernapparatuur van deze lijn die verdeeld is in het vermogen en het gastheer.

Het vermogen is samengesteld uit een stroomstation, een vertraging,EenC-versnellingsmotor,EenC elektrische kast

(AC-frequentiemotorstuur), koppeling, krachtverdelingskoffer, riemwiel, riem, universele verbinding en YWZ-rem, enz.

Het gasthulponderdeel bestaat uit een onderste steun, een frame, een onderasstand, een schuifasstand, een gelijkstellende rol, een bovenste drager,

met een gewicht van niet meer dan 50 kg

motor, handmatige smeermoment.

Kenmerken van deze machine:

Het heeft de kracht distributie geval, elke nivellering roller zijn verbonden met universele kruis koppeling, op en neer nivellering

De rollers zijn allebei actief, de lineaire snelheid is consistentie, dus de wrijving tussen de rolleroppervlakte en de plaat zal afnemen, wat zou kunnen leiden tot

snelle niveauefficiëntie.

Er zijn twee sets rollagers aan beide zijden van de evenwichtige as, een set van vlakke duwen lagers gebruikt om het verlagen van de

Het is de bedoeling dat de Commissie in het kader van haar werkprogramma voor onderzoek en technologische ontwikkeling de volgende maatregelen zal nemen:

Twee groepen dragerwielen zijn op de machine geïnstalleerd, die de voor- en achterzijde op en neer kunnen aanpassen.

om de hoofdrol te ondersteunen en de hardheid van de rol te verhogen en de efficiëntie van de snelle nivellering te verhogen.

die het binnengaan van oxide-schlaag in het lager zou kunnen voorkomen.

De machine is nemen worm gear en worm staaf, grote torsion op het aanpassen van bipolaire vertraging en drukken, zware drukken

Het kan individueel en synchroon worden ingesteld op het opheffen en onderdrukken, en handmatig micro-aanpassen.

Het niveau rollen is mid-frequency inductie blussen, dieper niveau dat kan voorkomen dat het lager branden bij gebrek aan olie en

Het zou de levensduur van de machine kunnen verlengen.

Het is een zeer eenvoudig proces om de olie van de gasheermachine te stabiliseren..De motor is een snelheidsverstelbare motor met gelijkstroom.Het is mogelijk dat de bremstijd met twee derde korter is dan de gebruikelijke bremstijden en dat de efficiëntie van het gelijkstellen snel wordt verbeterd..

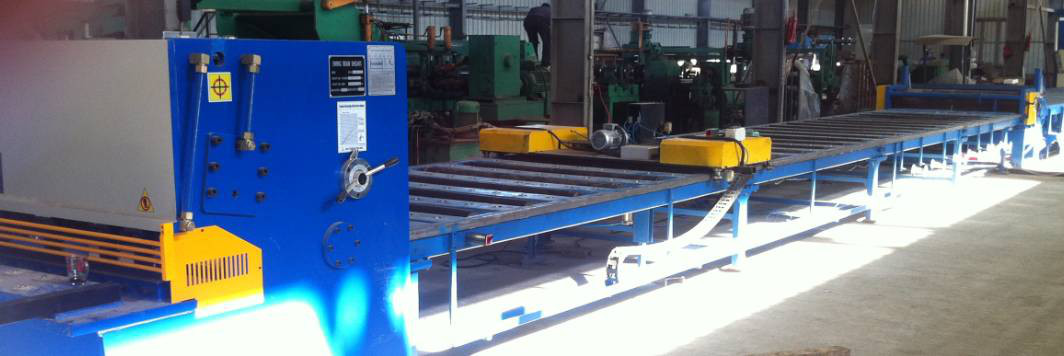

7.Roterende typeSnijmachine:

Inclusief:Hydraulische schuifbalk Q12Y-6*2000.

De scheer kan 3 graden worden gedraaid om geschikt te zijn voor licht paal plaatSnijden.

Na het snijden, zal het plaatjeparallelogram, op deze manier vermindert het materiaal afval en gemakkelijk voor het volgende proces van licht paal maken

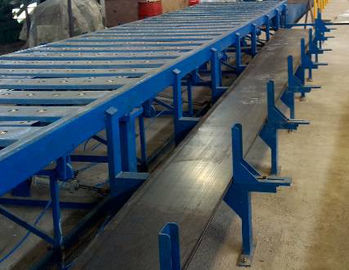

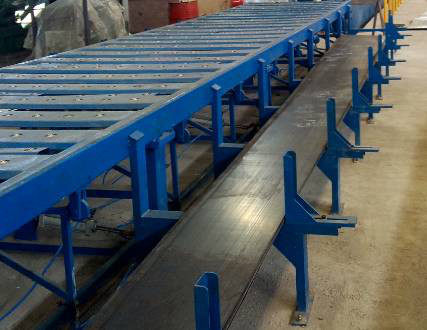

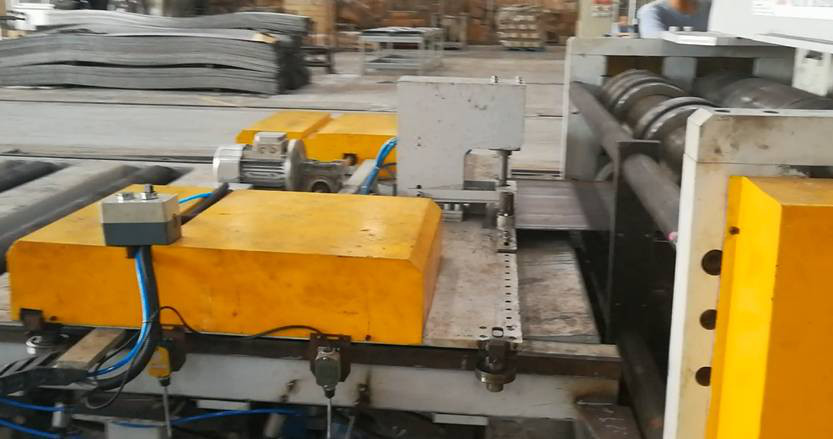

8.POel lengte draagtafel + dolly, met automatiseringsinrichting:

Er is een pop in de voorkant van dedubbelrandHet is voor de controle van derechthoekige en rechthoekige plaat.Door de plaats van het stopje op de dolly te wijzigen om deRectangular plaat grootte.

De dolly met gemotoriseerd rijden kan naar de juiste positie op de tafel bewegen volgens de lengte van de paalplaat.

Detabelrol met gemotoriseerd rijden, wanneer de rol door een motor wordt gedompeld, kan de plaat naar het snijden gaanEenheidEn je hoeft de plaat niet handmatig te duwen.Eeen zeer rol met pneumatische koppeling, kan worden aangedreven door motor en ketensysteem, kan ook de plaat verplaatsenhandmatigvoor het instellen van de plaat.

Zowel op de dolly als in de froIn de edge slicing-eenheid zijn pneumatische toestellen voor het stoppen van de drukplaat om de juiste afmeting van de rechthoekige plaat te krijgen.

9Plaat opheffing apparaat.

Tzijn apparaat bevat twee pneumatische cilinders en kan naargelang de lengte van de plaat naar verschillende plaatsen worden verplaatst.

WWanneer de plaat de voorkant van de snijmachine bereikt, wordt de plaat gestopt en stijgt dit apparaat.het bord, zodat de dolly de plaat kan vastklemmen en verplaatsen.

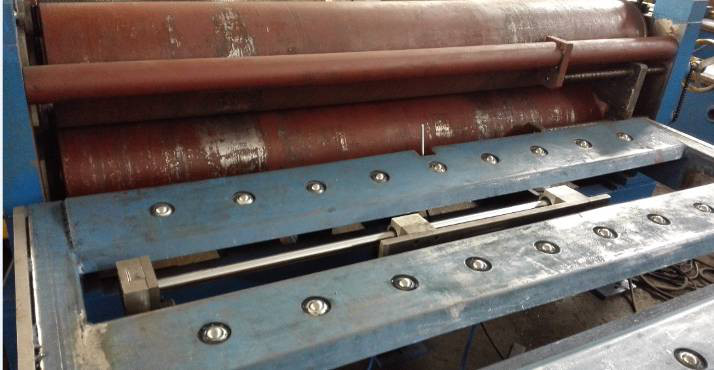

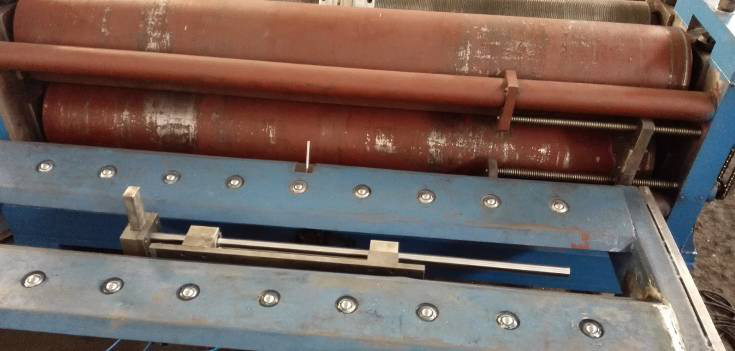

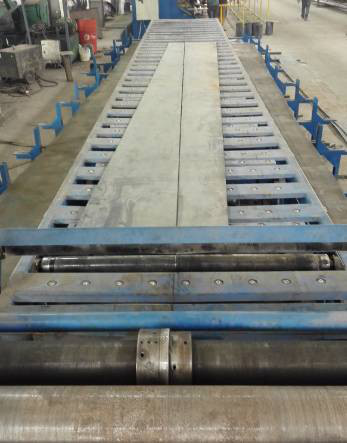

• Dubbelrand snijmachine.

De dubbelekantde snijmachine is gebaseerd op het principe van het rollen van het scheren om het stalen plaatje te snijden.

Het is voor het snijden van de schraper van de warmgewalste stalen plaat om de exacte breedte voor de lichtstaaf te krijgen.

Met inbegrip van:twee paar knijprollers, motor, versnellingsbak, vier lemmen

Op en neer twee schroefrollers, met 2 paren snijbladen.

De rollers van het schroeftype zijn gemakkelijk om het snijblad in elke positie aan te passen voor het snijden van platen van elke maat.

11 jaar.POel lengte draagtafel + dolly, met automatiseringsinrichting:

Het is de functie van de machine om de afmetingsgraad te regelen.

Stop op dolly om de conische snij snelheid te regelen.

De dolly met gemotoriseerd rijden kan naar de juiste positie op de tafel bewegen volgens de lengte van de paalplaat.Eennnd

Klem de plaat om de juiste beweging te krijgen.

Detabelrol met gemotoriseerd rijden, wanneer de rol door een motor wordt gedompeld, kan de plaat naar het snijden gaanEenheiden nee

Je moet handmatig drukken.Eeen zeer rol met pneumatische koppeling, kan worden aangedreven door motor en ketensysteem, kan ook

Verplaats het bord.handmatigvoor het instellen van de plaat.

Zowel op de dolly als in de froHet is de eerste keer dat een machine met een aftakeling van de aftakeling van de aftakeling wordt gebruikt.

Snijhoek.

12Plaat opheffing apparaat.

Tzijn apparaat bevat twee pneumatische cilinders en kan naargelang de lengte van de plaat naar verschillende plaatsen worden verplaatst.

Wwanneer de plaat de voorkant van de snijunit bereikt, zal de plaat worden gestopt, zal dit apparaat stijgenhet bord, zodat de

Dolly kan de plaat vastklemmen en verplaatsen.

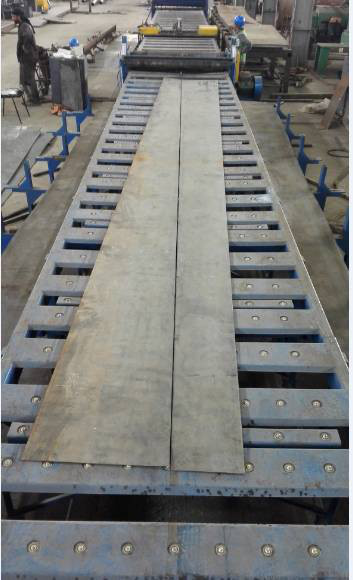

13. Taper snijmachine

De machine voor het snijden van het stalen plaatstuk is gebaseerd op het principe van het rollen van het stalen plaatstuk.En een trapeziumplaat.

met een bepaalde conische snelheid.

Met inbegrip van:twee paar knijprollers, motor, versnellingsbak, boven- en onderknipprollers, twee lemmen,

Op en neer twee schroefrollers, met één paar snijbladen.

De rollers van het schroeftype zijn gemakkelijk om het snijblad in elke positie aan te passen voor het snijden van platen van elke maat.

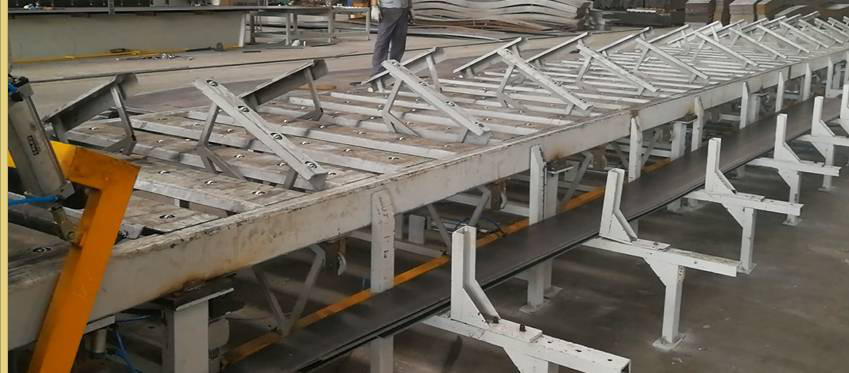

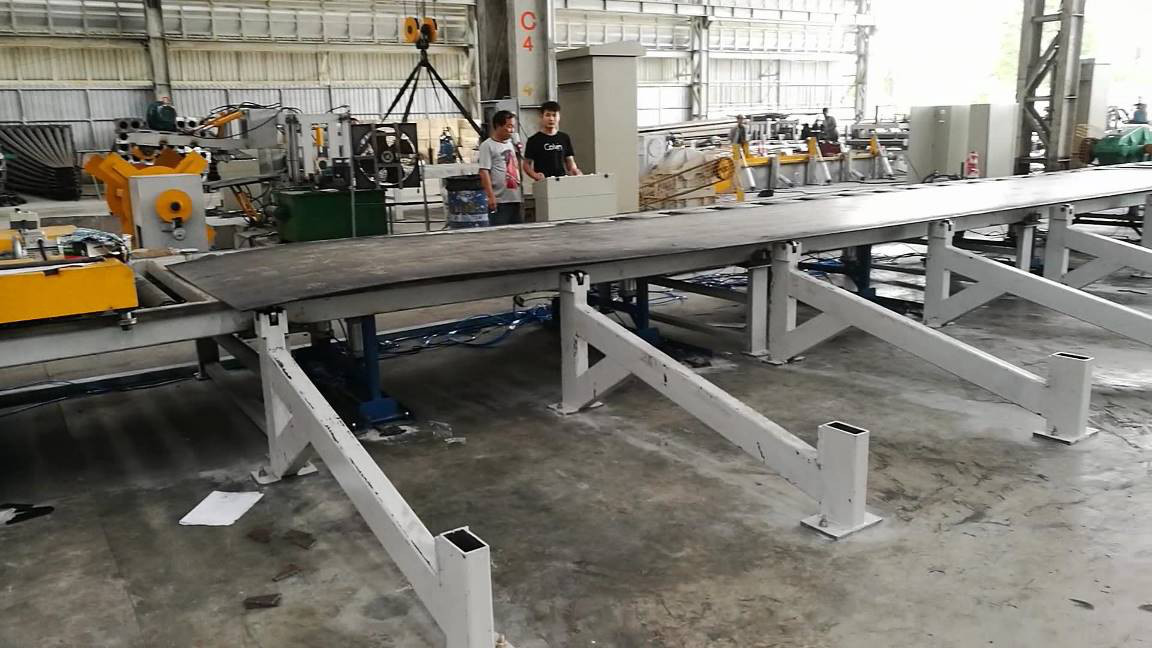

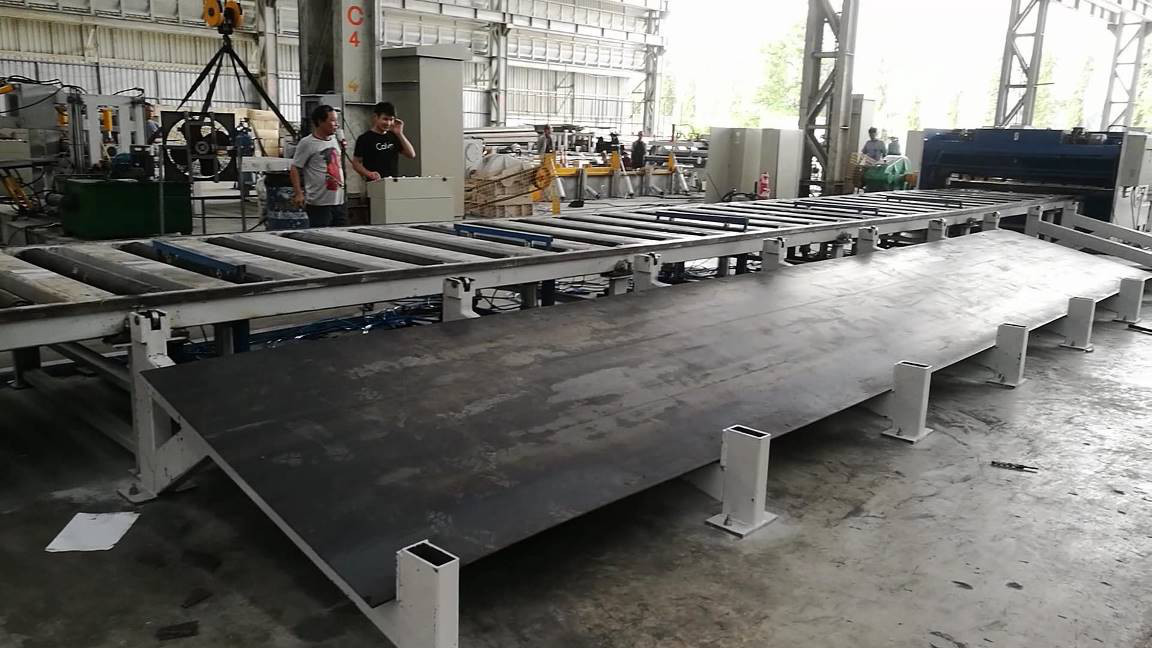

14. Tafel voor het ondersteunen van een bal voor een afgewerkte conische plaat

15.Automatisch systeem voor het lossen en stapelen van coniperplaten

Er zijn twee pneumatischeknijpenrollers.THij is met gemotoriseerd rijden, wanneer de roller is

De vervorming van de splijtplaat door een motor kan tot ver weg van de splijtplaat plaatsvinden.snijdenEenheid.WToen de plaat stopte met bewegen, rolde de rol omhoog.

De plaat kan worden losgeladen.

UOnder de tafel, dit zijn 12 eenheden pneumatische losmachine.THé, je kunt van het midden van de tafel opstaan, dan twee stukjes

de conische plaat zal naar beide zijden van de stapelstand glijden.

16.Elektrisch systeem:

Centrale bedieningstafel.

met een gewicht van niet meer dan 10 kgPLC, AC driver omvormer hebben de eigenschap van snelle reactie en goede activiteit,

De Commissie is van mening dat dedollyrijsnelheid.

17Hydraulisch systeem:

Hydraulisch vermogen 25L/min

Inclusief:hydraulisch station, kleppen, olietank, verbinding, zachte buis, harde buis enzovoort

18.Pneumatischesysteem:

FOf de dolly en de tafelclutch, de plaat opheffende, de plaat lossen apparaat enz.

19Optie:

AanvullendeHet evenwicht na het conisch snijden.

RVerhoog de spanning van de stalen plaat, en gemakkelijk voor het volgende proces.

(dezeEenheid geschikt voor een dikte van minder dan 6 mm plaat voor straatverlichtingstaaf)

20Optie:Plaat offline systeem

(Nadat de plaat op lengte is gesneden, kan het systeem de plaat naar de zijkant van de machine verplaatsen.)
