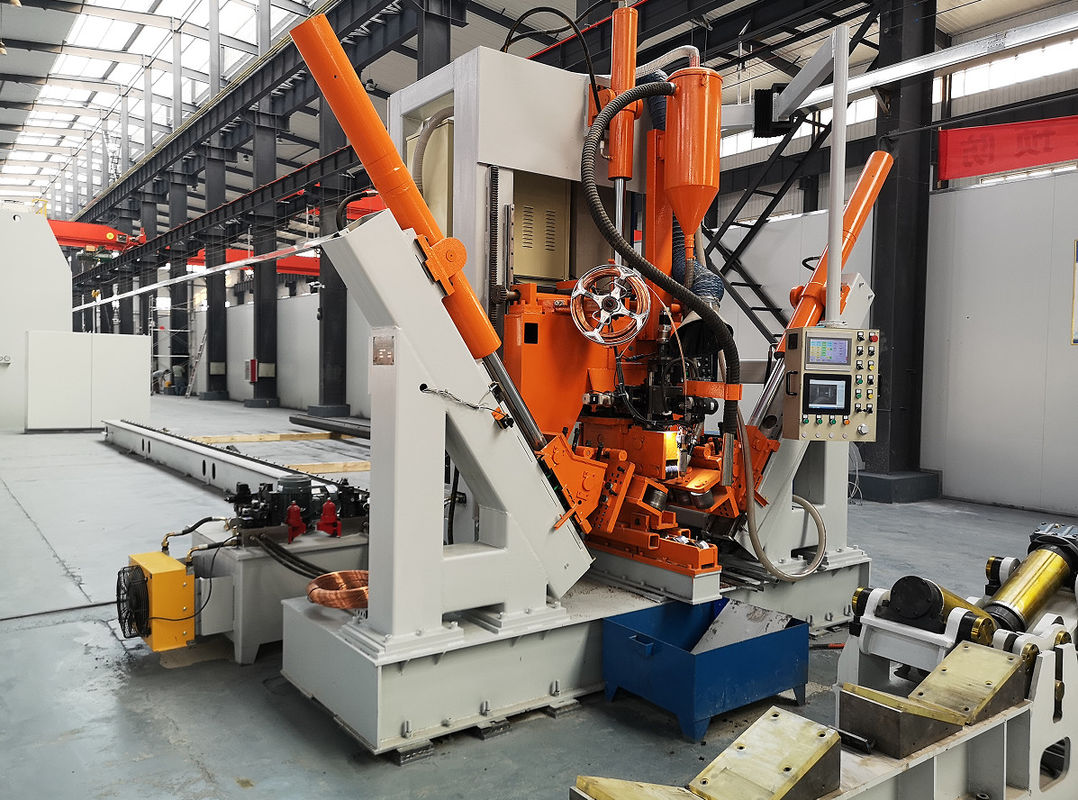

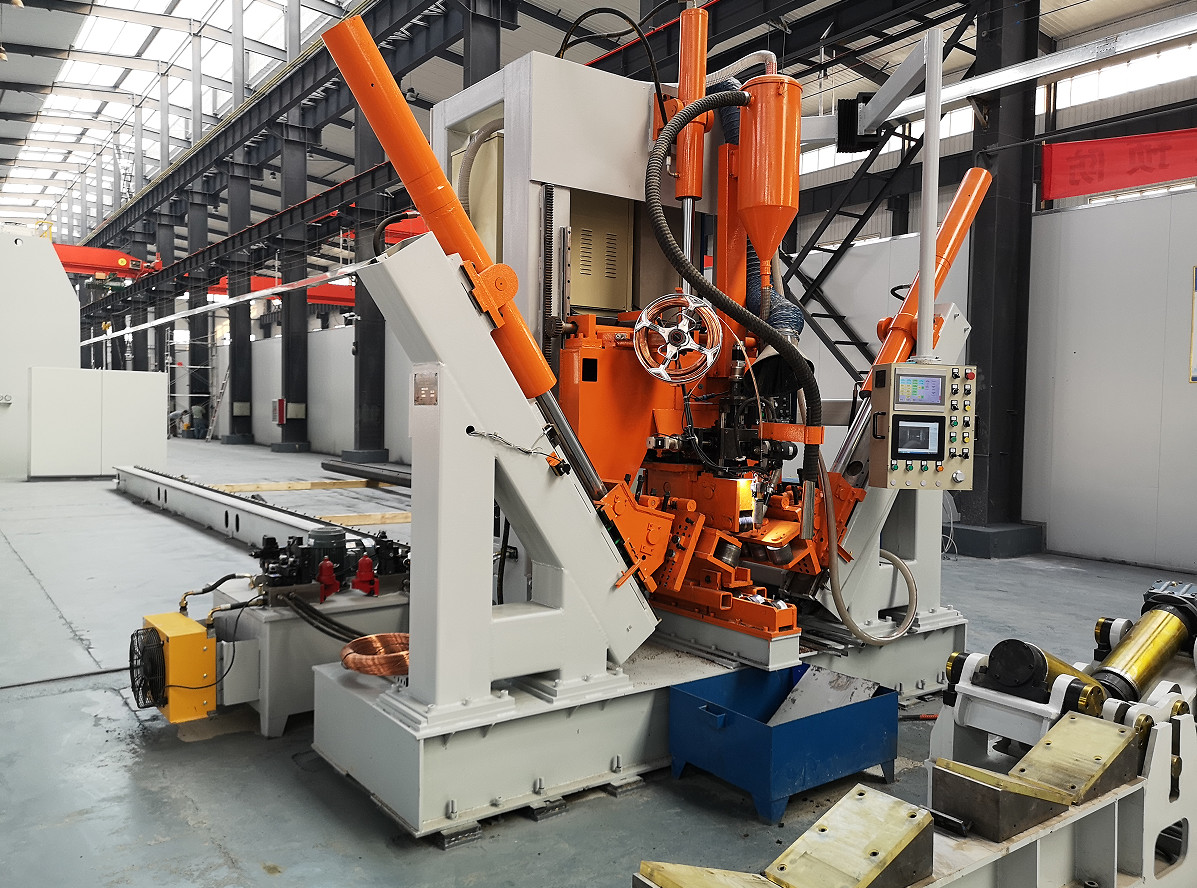

HM600/12000 Highmast And Monopole Seam Welding Machine

 met een vermogen van niet meer dan 10 W
Model:HM.600/12000

Type rol
Speciaal ontworpen voor gewone straatlantaarns, monopoles, hoogmastpools, 5G-communicatiepools.

Diameterbereik:60~600mm, Dikte:3~12mm, Lengte:12000mm

Standaard enkelbogen enkeldraad ondergedompelde boog lassen machine

Toepassingsgebied: geschikt voor automatisch sluiten van lange, middelgrote, longitudinale polen, zoals 5G-polen, monopolen, hoogmastpolen en gewone straatlantaarns

Deze machine is meestal geschikt voor het lassen van middelgrote veelhoekige en kegelvormige polen, vooral geschikt voor polen die slechts één of twee naden hebben.De trolley is uitgerust met een snelheidsverstelbare motorDe hydraulische cilinder zorgt ervoor dat het drukwiel tegelijkertijd de paal vastklemt en sweist.

Eigenschappen:

CNC automatische aanpassing, CNC-systeem, met de verandering van de paal diameter, automatisch aanpassen van de druk, automatisch aanpassen van de drukker voet positie,automatisch overeenkomen met de voersnelheid en positie, houd de lasnaad altijd gesloten, zodat de las glad verloopt.

Op basis van de kwalificatie van het vorige proces is er na het lassen geen draaiing van de paallassen,en er is geen behoefte aan personeel om te prick en draaien de staaf aan de achterkant van de machine om het centrum van de las.

De aandrijflijn wordt aangestuurd door frequentieomrekening, met elektrische remstopfunctie om de stabiliteit van het hoofd- en staartlassen te waarborgen,Dit systeem kan de paal van klein eind tot onder eind volledig gebied en bijna geen linker lengte uit het lassenOp deze manier wordt het handmatig werken van het volgende proces verminderd.

Het aantal klemrollers is 3 sets, het voordeel is het verminderen van de roldruk op het paaloppervlak, en het verminderen van de kras op het oppervlak.polygonale pool en conische poolHet kan gelijk diameter of conisch zijn.

Het duwen trolley met gemotoriseerde snelle terugkeer functie, geen noodzaak operator om handmatig terug te duwen en het vermindert de arbeidsintensiteit van de operators.

De achterste stootwagen met pneumatische kleminrichting, het is eenvoudig en snel in vergelijking met handmatig klemmen.

De ontladingszijde is van het type rol, wat handig is voor het laden en lossen en bevorderlijk is voor de automatisering van upstream- en downstreammaterialen.Het laden en lossen kan aan dezelfde kant om de operator te voorkomen dat de lange afstand bewegingDe bediener hoeft alleen in de positie van de gastmachine te werken, waardoor de arbeidsintensiteit sterk wordt verminderd.

Met de achterste stuurstang kan het adaptief worden aangepast.In de praktijk wordt de plaats van de lasnaad zelden aangepast, wat de arbeidsintensiteit van de bedieners vermindert.

Door middel van de op de machine kop geïnstalleerde camera wordt de lasnaad weergegeven op het scherm van het hoofdbedieningspaneel, waardoor de opsporing van de lasnaad eenvoudig en gemakkelijk,en het verminderen van de arbeidsintensiteit van de operator voor de monitoring van het laswerk- Ik heb het niet.

Het zelf ontwikkelde oliedruk- en CNC-systeem, waardoor de gelaste paal rond wordt en de vervorming klein is.

Operator: 1 persoon.

Onladen rolrek,5 sets ((geschikt voor 12,14m paal)

Volgens de opzet van de werkplaats van de koper kunnen machines met verschillende werkrichtingen worden geleverd.

Voor de speciale vereisten van klanten, kan de machine speciaal ontworpen en vervaardigd om te voldoen aan verschillende polen over de hele wereld




De machine bestaat uit de volgende delen:
Lang werkbord voor het verplaatsen van trolleybussen
Hoofdgangraam
Trolley aandrijfsysteem
Uitladen rolrek,5 sets ((geschikt voor 13m paal)
Hydraulisch klemgedeelte (inclusief klemrollers, geschikt voor middelgrote palen)
met een vermogen van niet meer dan 50 W
Stroomterugwinningssysteem
Hydraulisch systeem
Controlesysteem

Klemrol, in overeenstemming met de eisen van de klant.
Met 1 set geschikt voor monopool hoge mast, 5G paal vorm.

1 set geschikt voor normale straatlantaarns,minimumdiameter 60 mm ((ronde palen en conische paal)
1 set geschikt voor normale straatlantaarns, met een minimale diameter van 60 mm ((achthoekige paal)

1 set achterste klemtoestellen geschikt voor normale straatlantaarns (inclusief een klein gereedschap, geschikt voor palen met een zeer korte lengte, zoals een arm van 1 tot 2 meter)
