HM1800/14000 Sluitlasmachine voor hoge mast / monopool / communicatiepool

CNC-STOP-WELDMACHINE, model: HM1800/14000

Numerologisch gecontroleerde ontvangstpoort, 型号: HM1800/14000

设计专用于5G杆,电力杆,高杆灯杆

Ontworpen voor hoogmastmast, monopool, 5G-communicatiepost

In het kader van de uitvoering van deze verordening worden de volgende voorschriften toegepast:

Diameterbereik: 400 tot 1800 mm, dikte: 6 tot 20 mm, lengte: 14000 mm

双弧双丝埋弧 机 双弧 丝 埋弧 机

dubbelboog drie draad lassen machine

Gebruiksgebied: geschikt voor grote lengte van middenbalk verticale automatische afsluiting 接,5G balk, elektrische balk, hoogbalk lampbalk

Toepassingsgebied: geschikt voor grootlengte, middelgrote paal, longitudinale automatische sluiting van las, zoals 5G-pool, monopool, hoogmastpool.

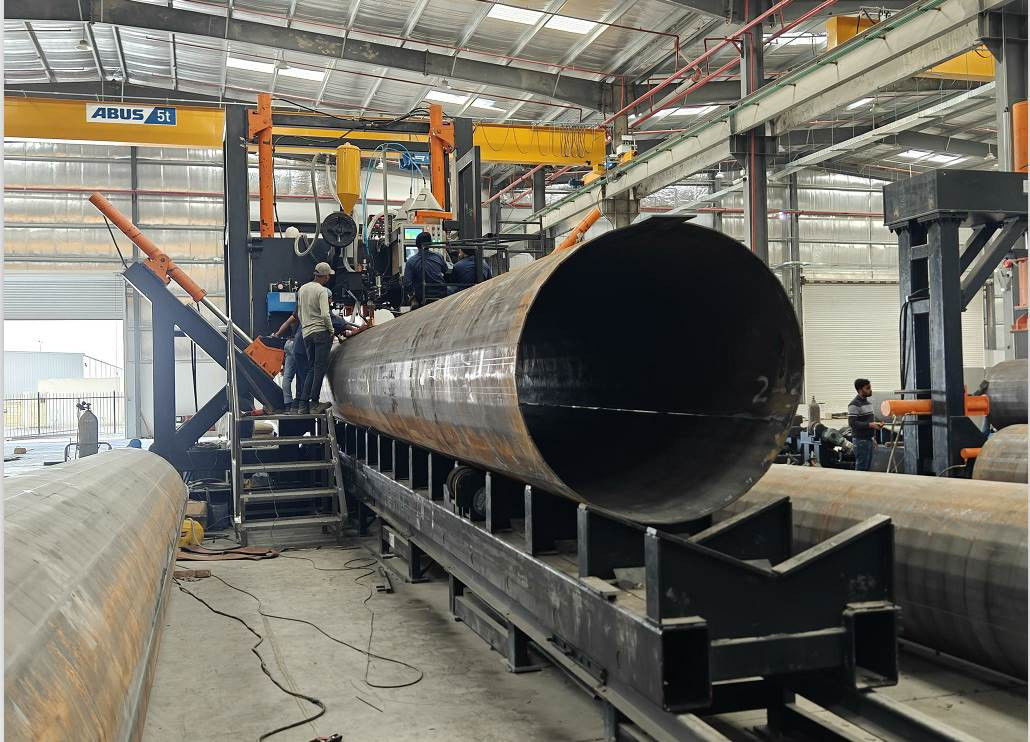

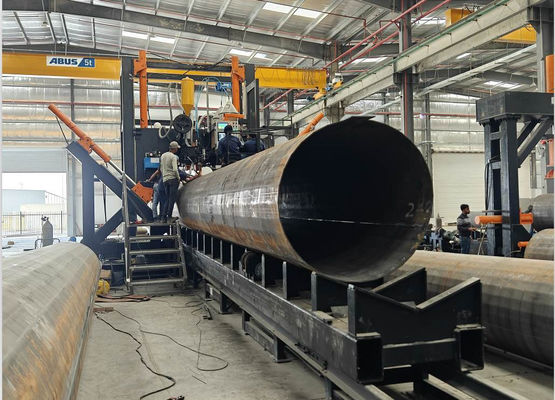

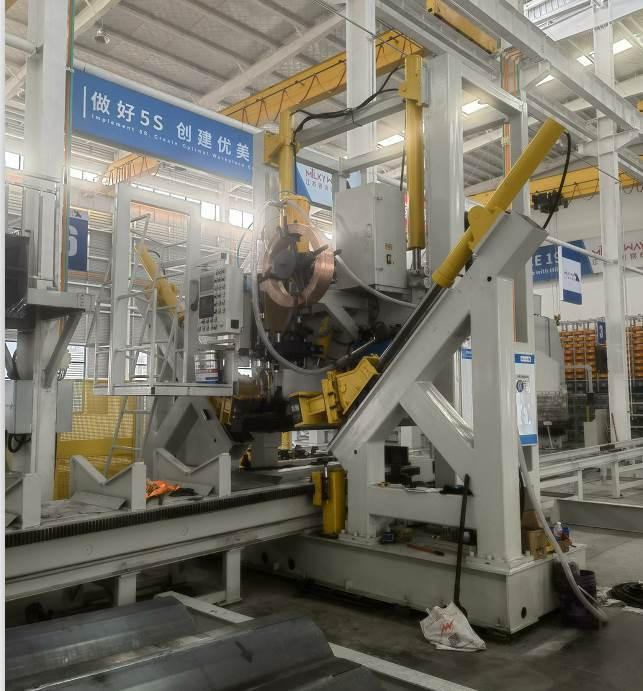

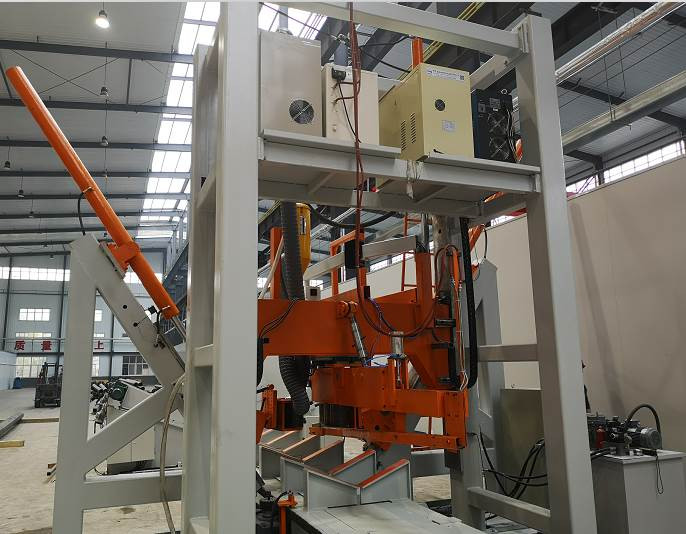

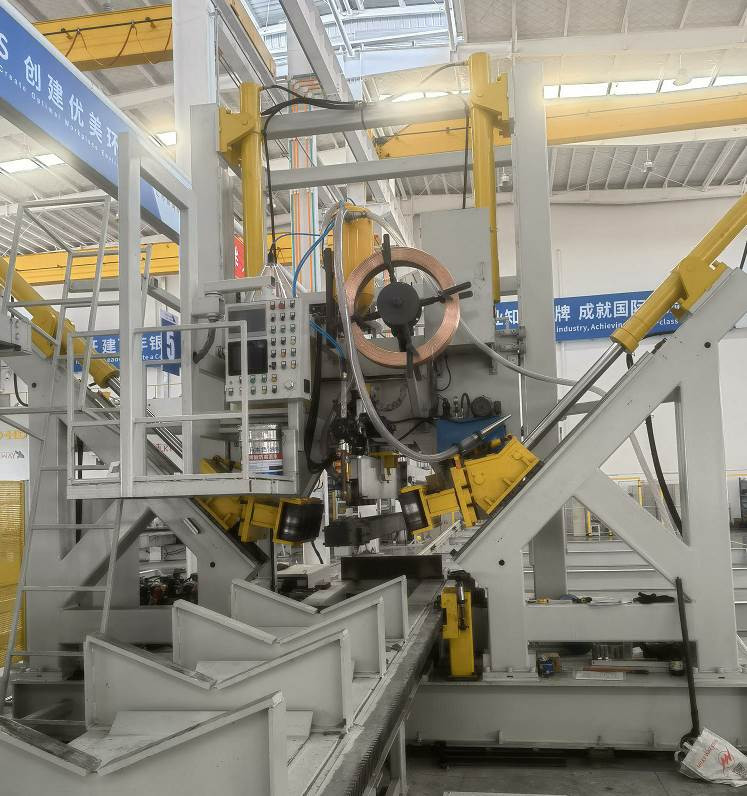

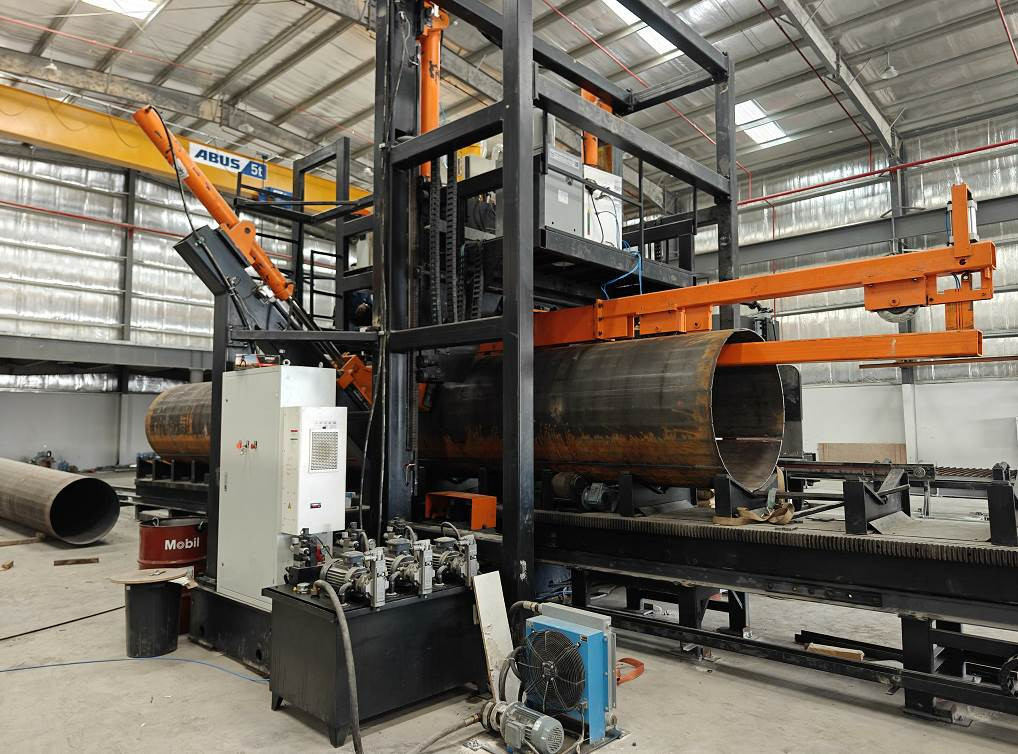

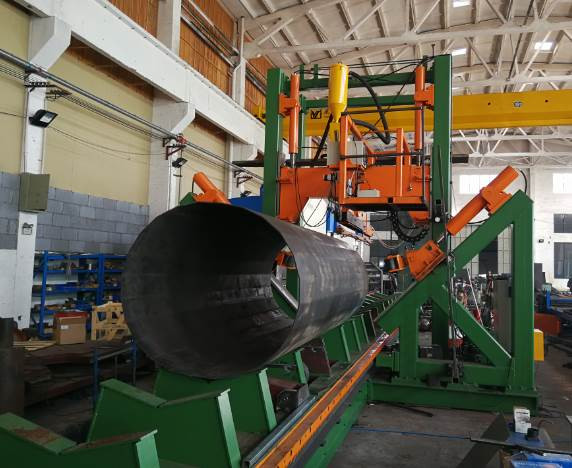

CNC POLE SHUT-WELDING MACHINE, het is geschikt voor een schelp of twee schelp type veelhoekige en cirkel conische paal ((conische paal). het is automatische laslijn,de portierconstructie is vast en heeft een lassysteem, V-vormige volledig paal lengte dolly ((werktafel) met servomotor voor snelheid verstelbaar bewegen, De hydraulische cilinder duwen het klemwiel om de paal te sluiten en doen lassen tegelijkertijd.

Voor twee naadstokken, wanneer het eerste naad lassen is voltooid, stijgt de onderrol en draait de paal naar een andere naadpositie om het tweede naad lassen te starten.

Deze machine is meestal geschikt voor ′′verbindingsdoorsnede en ′′cirkelvormige ′′ middelgrote staven, kan een stuk type zijn of kan twee stuk type zijn. Deze ′′machine is automatisch ′′verbinding, kleine wagen voorzien van een instelbare snelheidsservice elektrische machine, kan ′′verbindingsbeweging.

Als de twee stukken van de staaf, een stuk ′′verbinding voltooid, de rolrol apparaat 顶起杆子 draaien naar de plaats, voltooien van de andere stuk ′′verbinding.

专有特点Eigen kenmerken:

• Automatische aanpassing, automatische aanpassing van de druk, automatische aanpassing van de drukstand, automatische aanpassing van de snelheid en de plaats van de toebehoren.

CNC automatische aanpassing, CNC-systeem, met de verandering van de paal diameter, automatisch aanpassen van de druk, automatisch de

drukvoet positie, automatisch overeenkomen met de voeding snelheid en positie, houd de las naad altijd in gesloten staat, om ervoor te zorgen

het glad lassen.

• Het speciale CNC-besturingssysteem zorgt ervoor dat de linker- en rechterzijde van de voet goed synchroniseert.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.Op basis van de kwalificatie van het vorige proces, na het lassen, is er geen draaiing van de pool lassen,en er is geen behoefte aan personeel om te prick en draaien de staaf aan de achterkant van de machine om het centrum van de las.

4. 杆子 op een V-type werkplek, waarvan de beweging wordt bediend om de stabiliteit van het kopstuk te garanderen.

De paal bevindt zich op de V-vormige werktafel en de beweging ervan wordt door een servo bediend om de stabiliteit van het hoofd- en staartlassen te waarborgen.

Door van kop tot staart te lassen, wordt de lengte van de staart die niet is gelast, aanzienlijk verkort.

• Het aantal drukvoeten is 3 stuks, het voordeel is het verminderen van de druk van de drukvoeten op de oppervlakte van de lampenstang, het mooie uiterlijk, het verminderen van de drukvlekken, tegelijkertijd geschikt voor de productie van achthoekstangen, meerhoekstangen en ronde stangen.
• Het kan gelijkweg zijn of cirkel.

Het aantal klemrollers is 3 sets, het voordeel is het verminderen van de roller druk op het paaloppervlak, en het verminderen van de kras

Het is geschikt voor de productie van achthoekige pool, veelhoekige pool en kegelvormige pool.

• V-type werkplek kan snel elektrisch terugkeren naar de gestelde positie, waardoor de arbeidskracht van de operator wordt verlaagd.

De V-vormige werktafel ((dolly) met gemotoriseerde snelle terugkeerfunctie, en het vermindert de arbeidsintensiteit van de operators.

• 埋弧 功能 Onderwater boog lassen functie
• 带杆子 achtergeleidingsbord, zelfadaptabele aanpassing, zeer weinig aanpassing van de positie in de praktijk, vermindering van de arbeidskracht van het personeel.

Met de achterste stuurstang kan deze adaptief worden aangepast.In de praktijk wordt de plaats van de lasnaad zelden aangepast.

Dit vermindert de arbeidsintensiteit van de bedieners.

• Door de camera op het hoofd van de machine te installeren, wordt het weergegeven op het scherm op het bedieningspaneel, waardoor het volgen van de camera eenvoudig en gemakkelijk is.

降低操作人员's arbeidskracht

Door middel van de op de kop van de machine gemonteerde camera wordt de lasnaad weergegeven op het scherm van het hoofdbedieningspaneel, waardoor de

het volgen van de lasnaad eenvoudig en gemakkelijk, en het verminderen van de arbeidsintensiteit van de operator voor het toezicht op de las..

• Het zelf ontwikkelde oliedruk- en controlestelsel, verminderde de eisen van de tegenstang, waardoor de achterste staaf, rond, compleet, klein werd.

Het zelf ontwikkelde oliedruk- en CNC-systeem, waardoor de gelaste paal rond wordt en de vervorming klein is.

• Als de twee stukken van de staaf, een stuk ′′verbinding voltooid, de rolrol apparaat 顶起杆子 draaien naar de plaats, voltooien van de andere stuk ′′verbinding.

Voor twee naadloze palen, wanneer de eerste naadloze las is voltooid, zal de onderrol stijgen en draaien de paal naar een andere naadloze positie om

Begin met het lassen van de tweede naad.

• Voorzijde-op-onderzijde laden en lossen in de voorpositie
• Binnenkoperblok met waterkoel systeem, verbetering van de doorlaatbaarheid

De binnenste koperen blokken, die de laspenetratie aanzienlijk verbeteren.

• Operator: één persoon.
• Een 10 mm dikke plaat met een dubbelboog, een dubbelboog, een dubbelboog, een dubbelboog, een dubbelboog, een dubbelboog, een dubbelboog.

Optioneel: voor platen met een dikte van meer dan 10 mm, gebruik maken van dubbelboog en dubbel draad (of dubbel elektrisch en drie draad) ondergedompeld

Arc welding, DC + AC, DC welding neemt hoge stroom en lage spanning aan, DC boog krijgt grote penetratie, AC neemt relatief kleine

Het verdubbelt de lassnelheid, verbetert de lasprestaties en vermindert het stroomverbruik.

• 可选项目: 联网生产数据系统
• 功能1: kan aan productiebeheerders productiegegevens verstrekken: openingstijd, aansluitingstijd, niet-ansluitingstijd, productiehoeveelheid enz.
• Functie 2: tijdige update van de software, het verkrijgen van de beste en nieuwste software en ervaringsgegevens, kan klanten helpen, op afstand storingsdiagnose, op afstand parameters aanpassen. gemakkelijk voor klanten snel productie hervatten.

Facultatief: netwerkproductie-gegevenssysteem

Functie 1: het kan productiegegevens verstrekken aan productiemanagementpersoneel: stroom op tijd, lastijd, niet-lastijd,

productiehoeveelheid, enz.

Functie 2: de software tijdig updaten om de beste en nieuwste software en ervaringsgegevens te verkrijgen die klanten kunnen helpen bij het

Het is handig voor klanten om de productie snel weer op gang te brengen.

机器 bevat de volgende delen

De machine bestaat uit de volgende delen:

• 伺服驱动的V型工作台Servo aangedreven V-type werktafel (Dolly)
• Voor- en achterrails voor V-tafel
• 主龙门架 Hoofdgangframe
• V-vormige werkbank aandrijfsysteem voor werktafel van het type V
• 液压??紧部分 Hydraulische kleminstallatie (inclusief drukkrachtige wiel, Inclusief klemrollers)
• 埋弧 系统,带 丝 送料系统 Onderwater boog lassen systeem, met draad voedingssysteem
• ¥ ¥ ¥ ¥ ¥ ¥ ¥
• Innerlijke koperen staaf met waterkoeling
• 操作平台,operating platform
• 滚轮架子,2对, Pole rotatie Roller, 2 paren
• Hydraulisch systeem
• 控制系统 Controle systeem
