Lichte Pool-Machine
Created with Pixso.

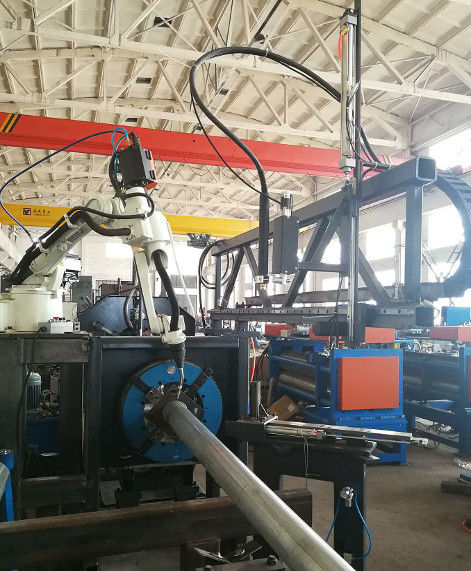

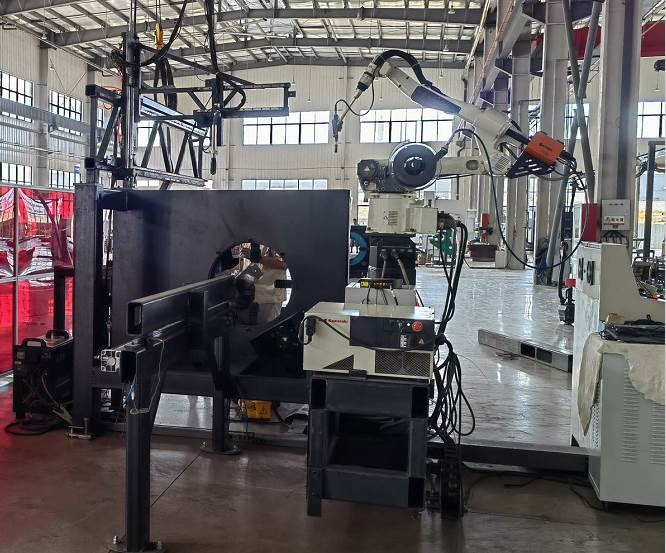

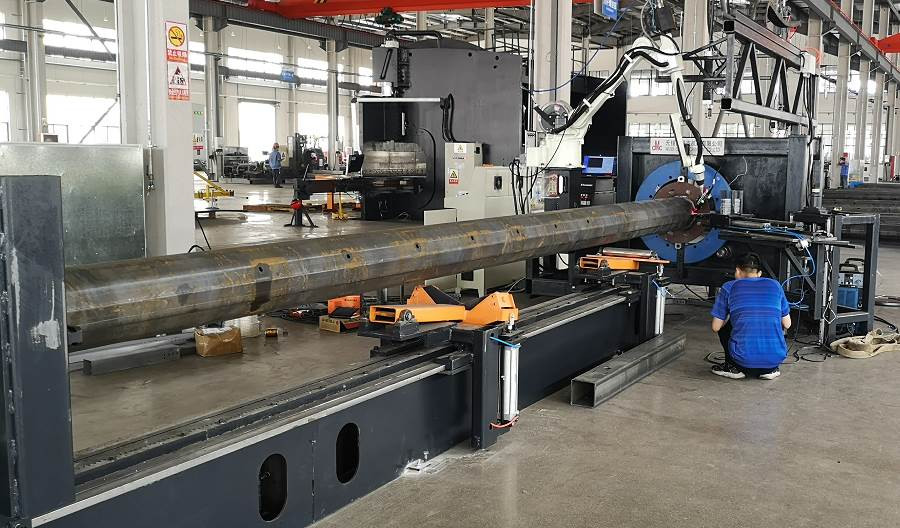

Robotbasis plaat lassen machine model RW-120/300

Robotbasis plaat lassen machine model RW-120/300

Merknaam: CMC
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: Volgens specifieke vereisten
Detailinformatie
Plaats van herkomst:
Wuxi, Jiangsu, China
Verpakking Details:
Geschikt voor containervervoer, zowel over zee als over land
Levering vermogen:
Volgens specifieke vereisten
Markeren:

ROBOT BASE plaat lassen machine

,

Machines voor het lassen van platen met een robotbasis

,

Robotsysteem voor het lassen van basisplaten

Productomschrijving

ROBOT BASE plaat lassen machine

Model: RW-120/300

机器人灯杆底板 接机

型号: RW-120/300



Toepassing:

Dit aansluitingssysteem wordt gebruikt voor de productie van straatlampen.

Via realtime communicatie tussen de robot en de stroombron, volgens verschillende verbindingslocaties, met behulp van verschillende technische parameters, bereiken we de beste kwaliteit.

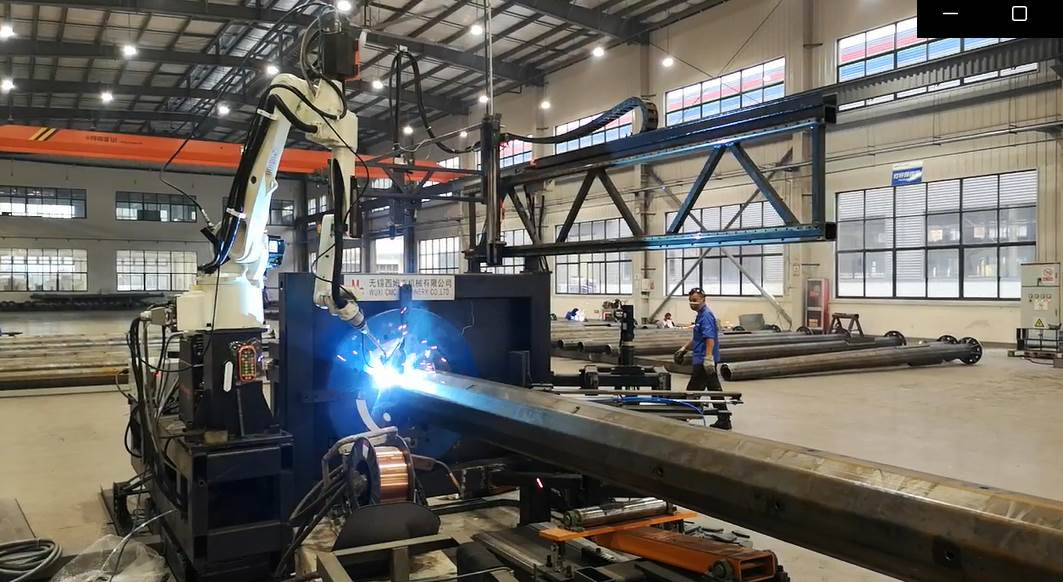

De lassystemen worden toegepast voor de productie van lichtstaaf basisplaten.

Door realtime communicatie tussen robot en laskracht, volgens verschillende lasposities om een goede lasnaad van goede kwaliteit te krijgen.



Deze machine heeft de volgende toepassingen in de productie:

Deze machine heeft de volgende belangrijkste toepassingen bij de productie van straatverlichtingsstangen, als hieronder:

  • 底板's positioneel uitrusting

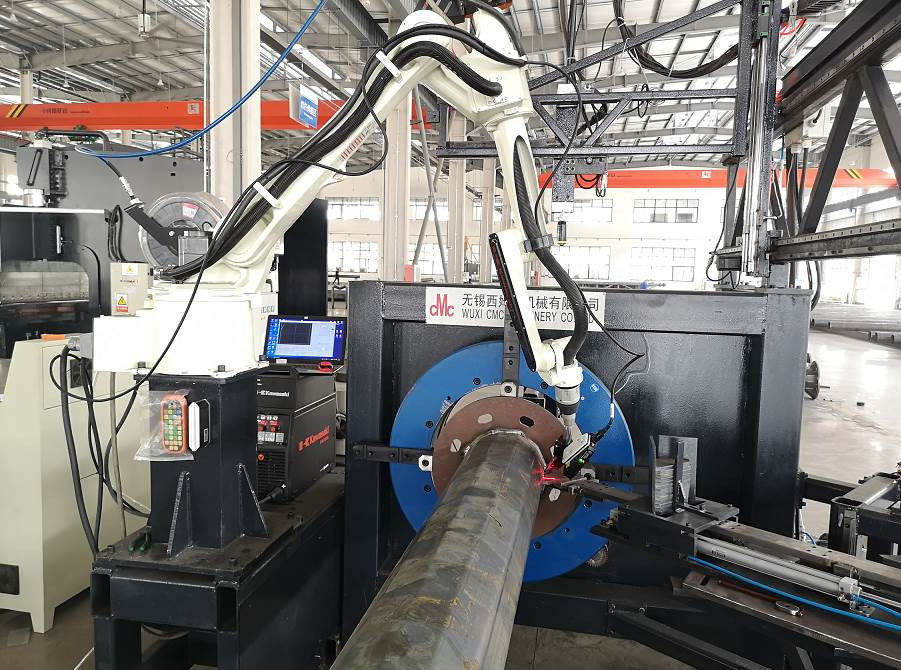

  • Positie en montage van de bodemplaat
  • 底板和杆子 tussen binnen- en buitenring

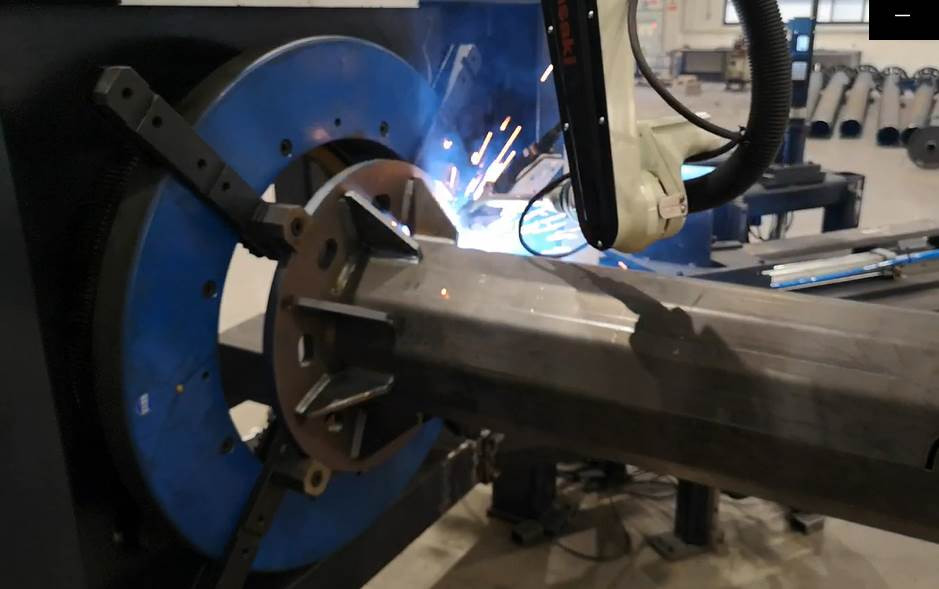

  • Lassen van de binnen- en buitenste naden tussen de bodemplaat en de polshaft
  • 底板 versterken spier 接
  • Lassen van de basisplaatversteker
  • Numeraal gecontroleerd snijdoorsnede
  • CNC-snijden van deuren (optioneel)
  • 门框 接
  • Lassen van deuren

适用于圆?? 形杆,圆杆,八角杆,多?? 杆,等径杆

Geschikt voor kegelvormige polen, ronde polen, achthoekige polen, veelhoekige polen en polen met gelijke diameter.



Voornaamste technische parameters

Hoofdparameter

编号 NO. 项目Item 参数 Parameter
1 灯杆最大直径Pole max diameter 300 mm
2 Maksimum lengtePole max.lengte 12 m
3 Maximale dikte Min. dikte van de pool 2.5 mm
4

Maximale dikte

Maximale paaldikte

voor het lassen

Voor het lassen: 12 mm
5

De maximale dikte van de uitzetbuis kan worden veranderd.

De maximale dikte van de uitgebreide buis die kan worden vervormd

6 mm
6

适合的单根杆子最大重量 (gewoonlijk een enkelgeworteld stokje)

Maximaal gewicht van de paal

标准standaard: 300 kg
7

底板三角 versterkt spieren aantal

Maximale hoeveelheid baseplaatversteker

4 tot 8

Beschrijving: als de hoeveelheid meer is, kan de versterking van de spiersplitsing kleiner zijn en de impact van het schot binnenkomen, kan de versterking van de spier halverwege plaatsvinden.

Opmerking: indien de hoeveelheid groot is en de afstand tussen de verstijvingen klein is en de laslamp aangetast is, kan de helft van de verstijvingen worden gelast.

8

底板三角 versterkt spiermaat

Afmeting van de basisplaatversteker

Het is normaal. Het is normaal.

(Verscheidende afmetingen van de versterking nodig verschillende malen, kan volgens de willekeurig geleverde malen, de volgende gebruiker zelf verwerking productie)

Normale straatlantaarns en hoge mast zijn geschikt.

(Verschillende groottes verstijver vereisen verschillende vormen, die door de gebruiker kunnen worden verwerkt en vervaardigd in overeenstemming met de vorm die in de machine is verstrekt)

9

接 snelheid

Sluitingssnelheid

参考速度 300~500 mm/min

Verschillende dichtheid en snelheid.

Referentiesnelheid 300~500 mm/min

Verschillende dikte en verschillende lassnelheid

10

底板形状

Vorm van de basisplaat

圆形,正方形,八边形,四边的倍数边型Cirkel, vierkant, achthoek, meerdere zijden van vier zijden
11

底板最小 dikte

Min dikte van de basisplaat

Aanbevolen waarde:10 mm

(te dun binnen en buiten, gemakkelijk te verbranden, te dun, moeilijk binnen en buiten te lassen, gemakkelijk door te branden)

12

底板最大厚度 底板 maximale dikte

Maximale dikte van de basisplaat

- Het is normaal.

geschikt voor normale palen

13

底板最小尺寸

Min grootte van de basisplaat

150 mm × 150 mm
14

底板最大尺寸 底板 grootste maat

Maximale grootte van de basisplaat

580 mm rechthoekig, of aan de zijkant afmetingen580x580

Diameter: 580 mm, of vierkante plaat 580x580.

15

Vereisten voor de consistentie van de afmetingen van de versterkingsbalk en van de ondergrond

Voorschriften voor de consistentie van de afmetingen van de verstijver en de basisplaat

尺寸公差在1mm binnen

建议使用激光切割或等离子切割,以确保尺寸一致性,来获得比较好的机器人接接效果. 建议使用激光切割或等离子切割,以确保尺寸一致性,来获得比较好的机器人接效果. 建议使用激光切割或等离子切割,以确保尺寸一致性,来获得比较好的机器人接效果. 建议使用激光切割或等离子切割,以确保尺寸一致性,来获得比较好的机器人接效

Dimensietolerantie is binnen 1 mm

Het wordt aanbevolen om lasersnijden of plasmasnijden te gebruiken om de consistentie van de afmetingen te waarborgen om een beter robot lassen effect te verkrijgen

16

适合杆型

geschikt voor het type paal

圆??杆,圆杆,八角杆,八角以上多?? 形,等径杆都适合

Kegelvormige polen, ronde polen, achthoekige polen, veelhoekige vormen boven achthoekige en dezelfde diameter polen zijn allemaal geschikt
