CNC-laserlichtpoolsnijmachine, model: LDC-350/2000
Elektrische doorsnijmachine, type:LDC-350/2000
(适合圆杆,??杆voor ronde, kegelvormige paal, achthoekige paal en veelhoekige paal)
Toepassing: 应用

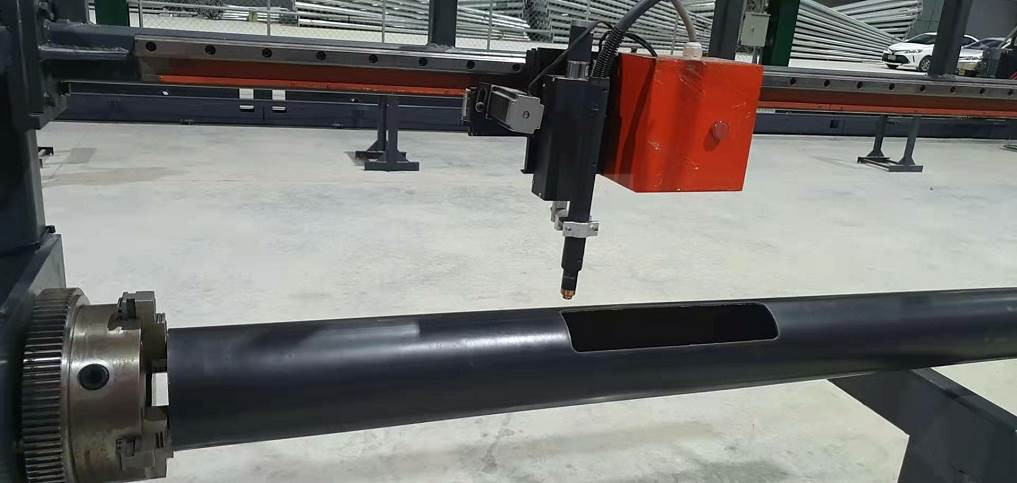

Het is geschikt voor conische paal, ronde paal, achthoekige lichte paal deur CNC snijden, snijvorm kan elk die tekenen ontworpen door de computer.

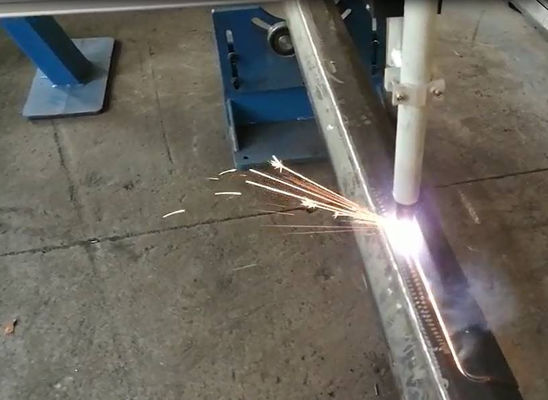

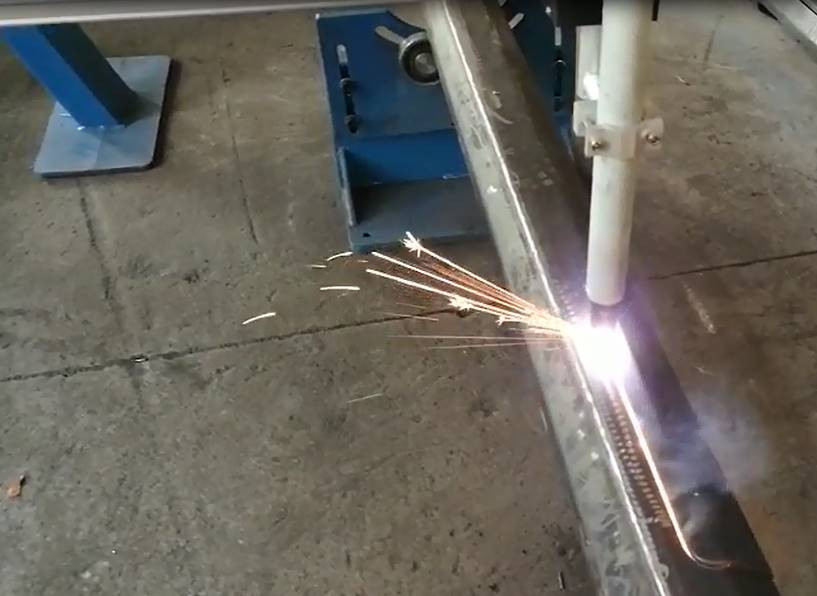

De snijbron is automatische laser, dus de snij snelheid is veel sneller en de snijkwaliteit is beter dan plasmasnijden en vlamsnijden.

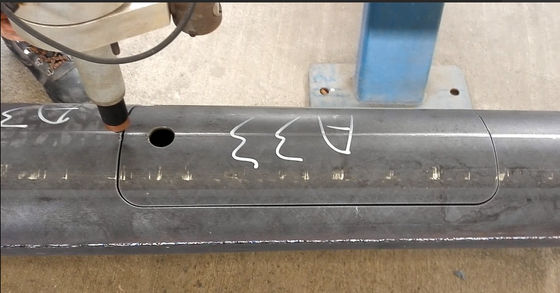

Het belangrijkste punt is dat, vanwege het gebruik van laser snijden manier, de snijruimte is zeer klein, en de gesneden stukken worden over het algemeen gebruikt als deurbedekkingen.
适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘图的图形都可以通过随机附带的专用软件来切割. 适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何计算机CAD可绘图的图形都可以通过随机附带的专用软件来切割.
De snijbron is automatisch laser, dus de snij snelheid is zeer snel, en het snijgat is lichtglijdend, de snijkwaliteit is beter dan het snijden van plasma en vlammen.
Door het gebruik van laserlicht snijmethode, snijruimte relatief klein, snijde onderdelen kunnen meestal worden gebruikt als de deur dekking.
Hoofdparameter: belangrijkste technische parameters
| - Nee, dat is niet waar. |
Artikel 1 |
Parameter |
| 1 |
Materiaal van de paal 杆子材料 |
Staal 钢 |
| 2 |
Max. snijlengte, X-as
De belangrijkste snijlengte, x-as
|
2000 mm (voor eenmalig slagsnijden) |
| 3 |
Rotatiehoek, A-as
旋转角, A-as
|
Alle hoeken 0-360 graden |
| 4 |
Minimale buitendiameter van de paalDe diameter van de kleinste balk. |
60 |
| 5 |
Maximale paalbuitendiameter Maksimumbalkdiameter |
350 |
| 6 |
Maximaal gewicht van de paal Maksimum杆子 gewicht |
350 kg |
| 7 |
Maximale lengte van de paal Maksimum杆子长度 |
12m, 14m |
| 8 |
CNC-besturingssysteem |
方??异形管数控系统L6000
Fangling L6000
|
| 9 |
Fiberlaserbron 激光光源 |
- Het is een lichtbron.
Raycus 3 kW
|
| 10 |
Lasersnijlamp 激光头 |
E doet 2.0 |
| 11 |
Laser hoogtejuster |
iHC100B |
| 12 |
Lasersysteem voor het instellen van de hoogte |
MS-J150 |
| 13 |
Laserkoelapparaat 激光冷水机 |
HL-2000-QG2/2 |
| 14 |
建议使用气体,氧气
Aanbeveling voor snijgas: O2
|
O2 |
| 15 |
Snijdikte en -snelheid
Snijdichtheid en snelheid
|
Zie bijlage. |
| 16 |
De kloof verkleinen |
Ongeveer 0,3-0,5 mm |
| 17 |
Hoofdmotor/merk 电机 |
Servomotor 伺服 |
| 18 |
Regelaas controleas |
3 assen, X,A,Z 3 assen, X,A,Z |
| 19 |

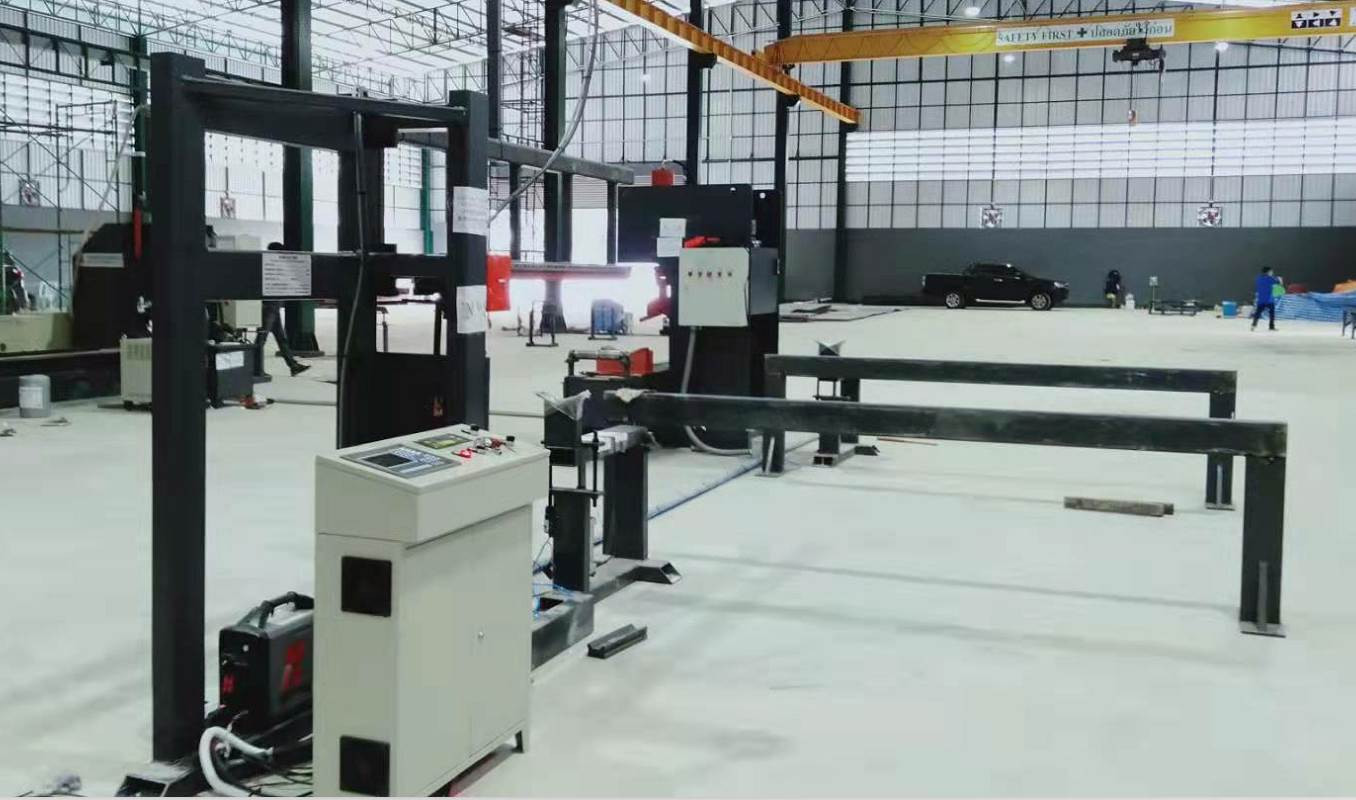

Werkwijze: als assemblagelijntype, links naar binnen en rechts naar buiten, éénrichtingsproductierichting
工作形式: 流水线型式,左进右出, 一个生产方向.
|
De staven die wachten op het snijden, worden aan de ene kant van de machine in een rij geplaatst en de afgewerkte staven worden aan de andere kant van de machine in een rij verplaatst.Wacht tot de lampen aan de kant van de machine staan.Als je klaar bent met het snijden, beweeg je de lampbalk naar de andere kant van de machine. |
| 20 |
Omgevingstemperatuur |
0-45°C |
| 21 |
Vochtigheid 湿度 |
< 90%, geen condensatie |
| 22 |
Omgeving |
Ventilatie, geen grote schokken. |
| 23 |
Invoerspanning Invoerspanning
(Kan worden aangepast volgens de spanningsvereisten van het land van de koper.)
Kan volgens de klant de nationale spanning te bieden
|
单相Eenfase, 220V, 50HZ
Drie fasen, 380V, 50HZ
|
Snijdikte en -snelheid
|
厚度 mm
Dikte
|
切割气体
Gas
|
切切速度m/min.
Snij snelheid
|
功率w
Kracht
|
气压bar
Gasdruk
|
切割 hoogte mm
Hoogte van het mondstuk
|
| 2 |
O2 |
5.5-6.5 |
3000 |
0.7 ~ 0.9 |
0.4 |
| 3 |
O2 |
3.8-4.5 |
3000 |
0.7 ~ 0.9 |
0.4 |
| 4 |
O2 |
3.3-3.6 |
3000 |
0.7 ~ 0.9 |
0.4 |
| 5 |
O2 |
Drie, drie.3 |
3000 |
0.5 tot 0.7 |
0.4 |
| 6 |
O2 |
2.9-3.1 |
3000 |
0.5 tot 0.7 |
0.4 |
| 8 |
O2 |
1.2~1.3 |
3000 |
0.7 ~ 0.9 |
0.4 |
| 10 |
O2 |
1.1~1.2 |
3000 |
0.7 ~ 0.9 |
0.4 |
| 12 |
O2 |
0.9~1.0 |
3000 |
0.9~1.1 |
0.4 |
CNC-besturingssysteem Fangling L6000方??异形管数控制系统L6000
|
iMC6610
Bewegingscontroleur.
iMC6610
Bewegingscontroller
|
elektrische machine controle
Motorbesturing
|
6 routes hoogspanningsimpulsuitvoer bedieningsdriver, positioneringsmodus, hoogste frequentie 3MHz,
含焦点轴控制,含6路编码器反??
6-richtings high-speed pulse output servo driver, positie-modus, maximale frequentie 3MHz,
Inclusief brandpuntasbesturing en 6-wegcoderfeedback
|
|
Elke as is onafhankelijk van de dienst.
Elke as heeft een onafhankelijke servo-alarm en activeerfunctie
|
|
Bewegingscontrole prestaties
Bewegingscontroleprestaties
|
controlecyclus1ms
Beheerscyclus: 1 ms
|
|
S型 plus vermindering
S-vormige versnelling en vertraging
|
|
贝塞尔曲线拟合 algoritme
Besselcurve Fitting algoritme
|
|
laser licht controle signaal
Laserbesturingssignaal
|
2weg PWM-signaal, selectief 24V of 5V
2weg PWM signaal, 24V of 5V
|
|
4路DA0~10V modulatie-uitvoer
4weg-analooguitgang DA0~10V
|
|
总线接口
businterface
|
2*RS232,2*RS485,1*RS422,2*CAN |
|
网络接口
netwerkinterface
|
2*RJ45 |
|
IO signaal
IO-signaal
|
32 route input, bevat axel beperkt input, laag effectief.
32 weg-invoer, inclusief asgrens-invoerinterface, laag effectief.
|
|
32路-uitvoer, hoog effectief
32 uitgangen, hoge effectiviteit
|
|
供电
Kracht
|
Directe stroom 24V,3A
DC 24V,3A
|
|
Werkomgeving
werkconditie
|
温度-20 °C tot +60 °C;相对湿度0-95% 无凝结
Temperatuurbereik: -20 °C tot +60 °C;
Relatieve luchtvochtigheid 0-95%
Geen condensatie
|
|
iHC100B
激光调高器 lichtversterker
iHC100B
Laserhoogtejuster
|
elektrische machine controle
Motorbesturing
|
模拟量伺服驱动器, snelheidsmodus
Analoog servo driver, snelheidsmodus
|
|
IO signaal
IO-signaal
|
上下限位 + 2 路 input + 2 路 input
Bovenste en onderste limieten + 2-weg-invoer + 2-weg-uitvoer
|
|
接口
Interface
|
和轴卡网络communicatie
Communicatie met het askaartnetwerk
|
|
供电
Kracht
|
rechtstreekse stroom 24V,2A
DC 24V,2A
|
单腔 lichtvezellaser
Lasergenerator: Raycus 3 kW
Lichtkundige eigenschappen optische eigenschappen
| 功率 Kracht |
3000 W |
| 波长范围 golflengte |
1080±10 nm |
| Lichtvezelcirkelgrootte Uitgangsvezelkerndiameter |
25 μm /50 μm |
| Lichtkabel lengte Kabellengte |
12 m of aangepast/12 m of aangepast |
| 输出连接器 Straallevering |
QBH 或定制/QBH of aangepast |
| 指示光 Leidstraal |
红色/Rood |
| werkmodus Operatiemodus |
连续或调制/Continuous of Modulated |
| 偏振方向 Polarisatie |
随机/Random |
| uitslagvermogen stabielheid ((25°C) Vermogenstabiliteit |
< ± 1,5% (2 uur) |
| Leistungsregulation范围 Omvang van de stroomregulatie |
10% tot 100% |
| Maksimum frequentie Max. modulatiefrequentie |
5 kHz |
| maat en gewicht van de machine |
| Gewicht Gewicht |
< 35 kg |
| 机身外形 afmetingen Lijst kenmerken |
80 mm*402 mm*346 mm |
| elektrische eigenschappen |
| elektrische druk Spanning |
220±20V,AC,PE,50/60Hz |
| 功耗 Energieverbruik |
6.0 kW |
| 控制方式 Controlesinterface |
RS232 |
| - Wat is dat? |
| 制冷量需求 Mini. Waterkoelcapaciteit |
4.5 kW |
| 设置温度 Temperatuurinstellingen |
25°C (Laser module),30°C (QBH)
|
| Waterpijpmaat (buiten diameter) Koelbuisgrootte (buiten) |
Φ12 mm |
| Koelwaterstroom Koelwaterstroom |
> 20 L/min |
|
QBH Koude waterstroom
QBH-afvoer van koelwater
|
1.5~2.0 L/min |
