Highmast en monopole machine van het naadlassen
Created with Pixso.

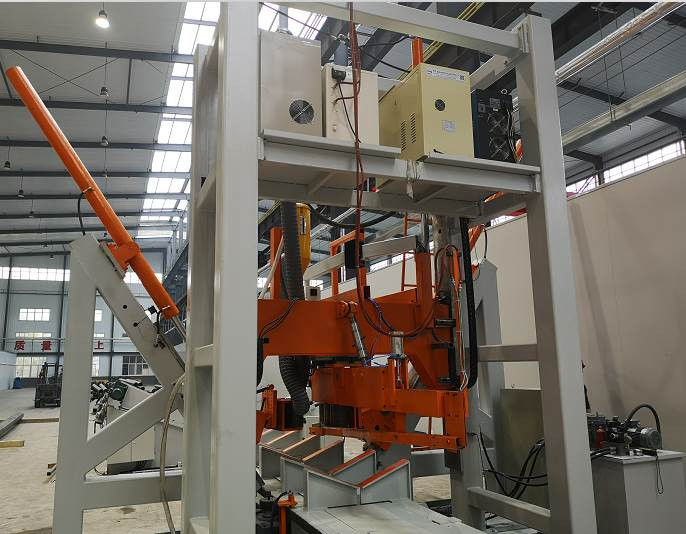

HM2500/12000 Sluitlasmachine voor hoge mast / monopool / communicatiepool

HM2500/12000 Sluitlasmachine voor hoge mast / monopool / communicatiepool

Brand Name: CMC
Model Number: HM2500/12000
MOQ: 1 set
Prijs: According to the machine requirements
Supply Ability: Volgens de daadwerkelijke situatie
Detail Information
Plaats van herkomst:
Wuxi, China
Gebruik:
Sluit / Naad lassen
garantie:
Eén jaar
Kleur:
Aangepast
Verpakking Details:
Naakt
Levering vermogen:
Volgens de daadwerkelijke situatie
Markeren:

Hoogmast lassen machine

,

Monopool lassen machine

,

Communicatiepoel lassen machine

Product Description

CNC POLE SHUT- LASMACHINE, Model: HM2500/12000

数控收口直缝焊管机, 型号: HM2500/12000



Ontworpen voor 5G-masten, elektriciteitsmasten, hoge mastlampmasten

Designed for highmast pole, monopole, 5G communication pole



Diameterbereik: 400~2500mm, Dikte: 6~20mm, Lengte: 12000mm

Diameter range:400~2500mm, Thickness:6~20mm, Length:12000mm



Dubbele boog drie draad lasmachine

double arc three wire welding machine



Toepassingsgebied: geschikt voor lange lengte middelgrote palen (zoals 5G-palen, monopool, hoge mastpalen) longitudinale automatische sluitlas

Application scope: suitable for large length medium size pole (like 5G pole, monopole, high mast pole) longitudinal automatic closing welding



CNC POLE SHUT-LASMACHINE, het is geschikt voor één schaal of twee schalen type polygonale en cirkelconische paal (Conische paal).

it is automatic welding line, the gantry type structure is fixed and with welding system, V-shaped fully pole length dolly(worktable) with servo

motor voor snelheidsinstelbare beweging, De hydraulische cilinder duwt het klemwiel om de paal te sluiten en tegelijkertijd te lassen.

For two seams pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second

seam welding.



Deze machine is over het algemeen geschikt voor het lassen van polygonale en ronde conische palen van middelgroot formaat, het kan van één stuk of twee stukken zijn. Deze lasmachine is een automatische laslijn, de trolley is uitgerust met een servo-motor met variabele snelheid, die de paal kan trekken om te bewegen. De hydraulische oliecilinder zorgt ervoor dat het drukwiel de paal vastklemt en tegelijkertijd last.

Voor palen van twee stukken, wanneer de eerste naad is gelast, tilt de rol de paal op en draait deze naar de andere naadpositie om de tweede naad te lassen.



Eigenschappen

  • CNC automatische aanpassing, CNC-systeem, met de verandering van de paaldiameter, automatisch de druk aanpassen, automatisch de

persvoetpositie aanpassen, automatisch de voedingssnelheid en -positie aanpassen, de lasnaad altijd in de gesloten toestand houden, om ervoor te zorgen

het soepel lassen.

Speciaal CNC-besturingssysteem maakt de synchronisatieprestaties van de linker- en rechtervoet zeer goed.

  • Op basis van de kwalificatie van het vorige proces, na het lassen, is er geen torsie van de paalslas en is er geen behoefte aan personeel om de staaf aan de achterkant van de machine te wrikken en te draaien om de las te centreren.
  • 4. De paal staat op de V-vormige werktafel en de beweging wordt servo bestuurd om de stabiliteit van het lassen van kop en staart te garanderen.
  • Het lassen van kop tot staart vermindert de lengte van de staart die niet is gelast aanzienlijk.
  • Het aantal klemrollen is 3 sets, het voordeel is dat de roldruk op het paaloppervlak wordt verminderd en de krassen op het oppervlak worden verminderd. Het is geschikt voor de productie van achthoekige palen, polygonale palen en conische palen. Het kan een gelijke diameter of conisch zijn.

De V-vormige werktafel (dolly) met gemotoriseerde snelle terugkeerfunctie en het vermindert de arbeidsintensiteit van operators.

Functie voor ondergedompeld booglassen

Met paal achtergeleidingsapparaat kan het adaptief worden aangepast. In de praktijk wordt de positie van de lasnaad zelden aangepast,

  • wat de arbeidsintensiteit van operators vermindert.
  • Door de camera die op de machinekop is geïnstalleerd, wordt de lasnaad gereflecteerd op het scherm van het hoofdcontrolepaneel, waardoor de

het volgen van de lasnaad eenvoudig en gemakkelijk is en de arbeidsintensiteit van de operator voor het bewaken van het lassen wordt verminderd.

  • Het zelf ontwikkelde oliedruk- en CNC-systeem, waardoor de gelaste paal rond is en de vervorming klein.

Voor palen met twee naden, wanneer de eerste naad is gelast, zal de onderste rol stijgen en de paal naar een andere naadpositie draaien om de tweede naad te starten.

  • Voor twee naadpaal, wanneer het eerste naadlassen is voltooid, zal de onderste rol stijgen en de paal naar een andere naadpositie draaien om het tweede naadlassen te starten.
  • Voor- en achterkant laden en lossen in de voorste positie

De binnenste koperen blokken, die de laspenetratiesnelheid aanzienlijk verbeteren. Koperen blok bevat koelwater.

Operator: 1 persoon.

  • Optionele items: voor plaatdiktes groter dan 10 mm, neem dubbele boog en dubbele draad (of dubbele elektrische en drie draad) ondergedompeld

booglassen, DC + AC, DC-lassen neemt hoge stroom en lage spanning aan, DC-boog verkrijgt grote penetratie, AC neemt relatief kleine

stroom en hoge boogspanning aan, verhoogt de fusiebreedte en verkrijgt een mooie lasvorming. Verdubbel de lassnelheid, verbeter de lasprestaties en verminder het stroomverbruik.

  • Optioneel item: netwerkproductiegegevenssysteem
  • Functie 1: het kan productiegegevens verstrekken aan personeel van de productie: inschakeltijd, lastijd, niet-lastijd,
  • productiehoeveelheid, etc
  • Functie 2: update de software tijdig om de beste en nieuwste software en ervaringsgegevens te verkrijgen, die klanten kunnen helpen bij
  • diagnose op afstand en aanpassing van parameters op afstand. Het is handig voor klanten om de productie snel te hervatten.
  •    De machine bestaat uit de volgende onderdelen:
  •    The machine consists of the following parts:
  • Servo aangedreven V-type werktafel (Dolly)
  • Voor- en achterrails voor V-tafel

Hoofdportaalframe

Aandrijfsysteem voor V-type werktafel

Hydraulische klemunit (inclusief klemrollen)

  • Ondergedompeld booglassysteem, met draadaanvoersysteem
  • Flux terugwinningssysteem
  • Binnenste koperen staaf met waterkoelsysteem

Bedieningsplatform

Roller, 2 paar

Hydraulisch systeem

Besturingssysteem

Technische parameter



1

Diameter van de paal

  • Diameter van de paal
  • 400-2500mm
  • 2
  • Werktafellengte
  • Werktafellengte
  • 12000 mm
  • 3
  • Dikte van de paal
  • Dikte van de paal
  • 6~20mm, Q235, Q355
  • 4
  • Aantal klemvoeten



Aantal klemvoeten
3 eenheden. 3 sets

5

Motorvermogen van de oliepomp

Motorvermogen van de oliepomp
2.2+2.2+3 KW

6

Servomotorvermogen voor V-type werktafel (dolly)-

Servomotorvermogen voor V-type werktafel (dolly)-
7KW. Snelheid instelbaar Snelheid instelbaar, AC servo 7
Verticale persslag

Verticale persslag

2500mm

8
Bedrijfshoogte

Bedrijfshoogte

De afstand van de onderste hoek van de paal tot de grond: 800

De afstand van de onderste hoek van de paal tot de grond: 800
9

Lasapparaat

Lasapparaat

Dubbele elektrische drie draads ondergedompeld booglassen machine

DC ondergedompeld booglassen voeding model 1250

Ingangsvermogen AC380V, driefasig, 50Hz

Nominale ingangscapaciteit 80KVA

Uitgangsstroom dc250a ~ dc1250a

Nominale belastingduur 80%
AC ondergedompeld booglassen voeding model 1000A

Nominale ingangscapaciteit: 125kva

Ingangsvermogen AC380V, eenfasig, 50Hz

Spanningsuitgangsbereik: 30 ~ 44V

Uitgangsstroom ac250a ~ ac1250a, nominale belastingduur 60%

Dubbele elektrische drie draads lasser merk: Kaiyuan

Double electric three wire submerged arc welding machine

DC submerged arc welding power supply model 1250

Input power AC380V, three-phase, 50Hz

Rated input capacity 80KVA

Output current dc250a ~ dc1250a

Rated load duration 80%

AC submerged arc welding power supply model 1000A

Rated input capacity: 125kva

Input power AC380V, single phase, 50Hz

Voltage output range: 30 ~ 44V

Output current ac250a ~ ac1250a, rated load duration 60%

Double electric three wire welder brand: Kaiyuan

10

Diameter lasdraad

Diameter lasdraad

Dubbele stroom drie draad: enkele draad: 4.0,

dubbele draad: 2x2.0 (1.6)

11

Lassnelheid

Lassnelheid

0,3~1,5 m/min traploos instelbaar

0,3~1,5 m/min traploos instelbaar

Opmerking: verschillende dikte, verschillende snelheid)

Note: different thickness, different speed)

12

Lasrichting

Lasrichting

Lassen van groot uiteinde naar klein uiteinde

Welding from big end to small end

13

Laspenetratiesnelheid

Laspenetratiesnelheid

80~90%

14

Elektrische componenten

Elektrische componenten

Schneider (Frans merk)

Schneider (Frans merk)

15 CNC-systeem PLC

Siemens (Duits merk)

Siemens (Duits merk)

16 Merk van hoofdmotor van hydraulische pomp WNM
WNM

17

V-type werktafel (Dolly) motor

SERVO MOTOR

SERVO MOTOR

18 Lasapparaat merk Lasapparaat merk
zoals item 9 Kaiyuan (Kaiyuan) Topmerk in China
