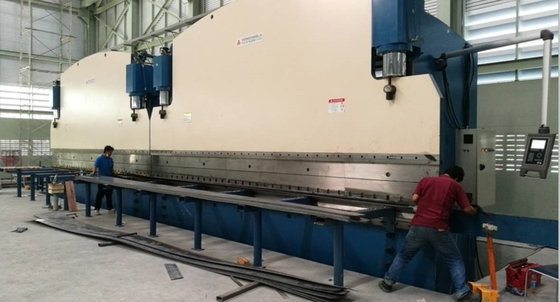

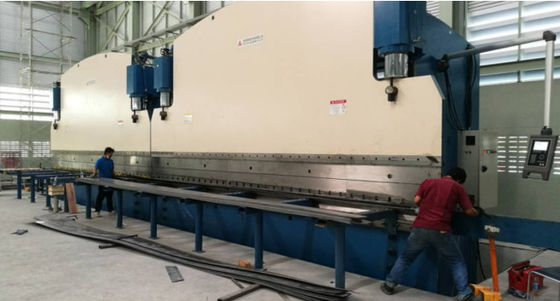

2-WE67K-400/7000 CNC Tandem Hydraulische persrem voor het maken van lichte paal hoge mast

2-WE67K-400/7000 CNC Tandem Hydraulische persrem voor het maken van lichte paal hoge mast

Merknaam: CMC
Model Number: 2-WE67K-400/7000
Detailinformatie
Normale Druk:
400KN
Markeren:

CNC maken tandem hydraulische persrem

,

CNC Hydraulische Persrem Achter elkaar

,

Het maken van een lichte mastmachine

Productomschrijving
Technische kenmerken
1 Type Multi-machine Tandem Hydraulische CNC elektro-hydraulische synchro
2 Arbeidskrachten 2X400 ton
3 Lengte van tafel 2x7000 mm
4 afstand tussen frames 5600 mm
5 Diepte van de keel 950 mm
6 Open hoogte 950 mm
7 Een beroerte 320 mm



8

Werken

Versnelling

Uitladen 60 mm/s
Werken 7 mm/s
Terugkeer 60 mm/s
9 Hoofdmotor 2x30kw (merk Siemens)
10 CNC-systeem

Type: DELEM DA52S

Delem Co., Nederland

2 (Y1,Y2)

11 Gereedschap

Met 1 punch- en 1 multi-V-blok bodemmatrij voor het maken van min.

60 mm OD achthoekige conische lichtstaaf.

De dikte van de up tool holder is 18 mm

De werktafel met kroning (compensatiesysteem)

met een breedte van niet meer dan 50 mm

12 Verzegeling in de cilinders NOK, Japanse merk of SFK
13 Hydraulische onderdelen BOSCH-Rexroth, Duitsland
14 Hydraulische pomp SUNNY ((HYTEK), VS
15 Lineaire raster display sensor HEIDENHAIN, DUITSLAND
16 Belangrijkste elektrische elementen in de kast Schneider
17 gewicht 2x50000 kg
18 Algemene afmetingen ((mm) LxWxH 2x7250x3900x5600
19 Verpakking:

met een oppervlak van niet meer dan 10 mm

De machine moet tijdens het transport worden gedemonteerd.



Hoofdprestatie:

  • Y1, Y2 As ---- Twee lineaire weegschaal geïnstalleerd aan beide kanten van ram om cilinders te besturen.
  • Het frame van de machine bestaat uit tank, werktafel, linker en rechter behuizing en ram.
  • Synchronisatie werkingsprincipe

De drukrem Het gebruik van een elektrisch-hydraulisch proportioneel klep om de synchronisatie van beide cilinders te waarborgen.De proportioneel klep is gemaakt door BOSCH-Rexroth bedrijf met zeer goede prestaties zoals kleine wrijving tussen mechanische actie paren, een fijne elektronische versterker en een elektrische magneet met een hoge besturingskracht en een continue werking.Er zijn twee raster displayers aan beide zijden van de machine om het signaal van de positie van ram continu te krijgen en voeden terug het signaal aan het besturingssysteem, dan zal het besturingssysteem de elektrisch-hydraulische klep bedienen om twee cilinders te synchroniseren op één machine.

  • Een ander Omdat de raster displayers zijn geïnstalleerd op C-platen, niet op de behuizing platen rechtstreeks, de afwijking van ram en frame bij het werken zal niet van invloed zijn meting en controle precisie.
  • Ongeveer twee eenheden Synchronisatie werkend principe:

Als je twee eenheden nodig hebt die samenwerken, hoef je alleen de schakelaar naar de synchronisatiepositie op het bedieningspaneel van de hoofdunit te draaien.

Beide eenheidspositiesignalen worden naar het CNC-besturingssysteem (Delem-systeem) gestuurd en het uitgangssignaal van het CNC-systeem naar de proportioneel klep en de voorvulklep.snelheidswijzigingspunt, druk snelheid en terugkeer snelheid om de twee eenheden synchronisatie met hoge precisie te houden

  • Door middel van de computer kon de bediener communiceren met de machine.De computer heeft verschillende service taal, berekenen en aanpassen van de buigkracht automatisch.Ook kan het berekenen en controleren van de dode puntDe bewegingen (Y1, Y2) van de ram kunnen een kleine kanteling maken om aan de speciale vereisten van de gebruiker te voldoen.
  • Uitgerust met een goed geleidingssysteem, een positie meet systeem en een hydraulisch balanceringssysteem om te voldoen aan de eisen van de volledige lengte werk en excentrieke werk.
  • De compensatie-eenheid van de werktafel wordt ingezet om bij het werk de afwijking van de machine te compenseren om de nauwkeurigheid van het werkstuk te waarborgen.
  • Het oppervlak van de cilinder heeft een goede slijtage en warmtebehandeling, dus het heeft een goede smering en een lange levensduur.
