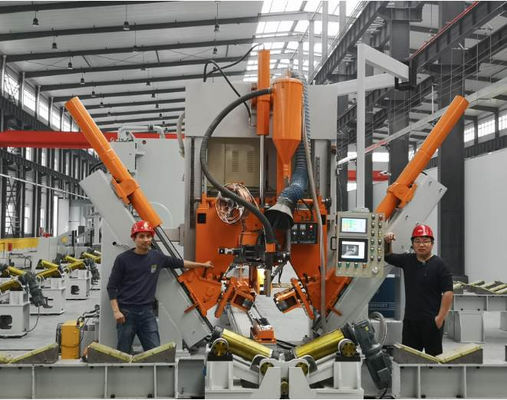

Lichtmast Lasmachine Model HM11000 Voor Hoge Masten en Mono Palen

Numeriek bediende lampbalk-opvangstrigger, type:HM1100/16000

CNC-STOP-SOLDING-MACHINE, MODEL: HM1100/16000

Met MIG-pulslassen en ondergedompeld booglassen

滚轮型Rollertype

设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆

Speciaal ontworpen voor normale straatlantaarns, mono-palen, hoogmastpalen en 5G-communicatiepalen.

De diameter is 60 tot 1100 mm, de dikte 3 tot 12 mm.

Diameterbereik 60~1100mm, diktebereik 3~12mm

Gebruiksgebied: geschikt voor grote lengte van middelstaande verticale automatische aansluiting, 5G-staaf, elektrische staaf, hoge staaf lampstaaf, ook voor gewone straatlampstaaf.

Toepassingsgebied: geschikt voor automatisch sluiten met een lange lengte van middelgrote paal, zoals 5G-pool, monopool, hoge mastpool en normale straatlantaar.

Deze machine is meestal geschikt voor 接多边形 en cirkelvormige 接形的杆子,比较适合1片或2片型钢杆 ((一条). Deze machine is automatisch 接线, kleine wagen voorzien van een verstelbare snelheidsmotor, kan 引杆子运动.

Deze machine is meestal geschikt voor het lassen van middelgrote veelhoekige en kegelvormige polen, vooral geschikt voor polen met slechts één of twee naden.De trolley is uitgerust met een snelheidsverstelbare motorDe hydraulische cilinder zorgt ervoor dat het drukwiel tegelijkertijd de paal vastklemt en sweist.

专有特点:Eigen kenmerken

• Numerieke controle automatische aanpassing, numerieke controle systeem, met de wandeling van de staaf, automatische aanpassing van de druk, automatische aanpassing van de drukvoetsituatie, automatische matchingstaaf leveringssnelheid en -positie, houd 始終处合 状态,以确保 接顺利 進行.CNC automatische aanpassing, CNC-systeem, met de verandering van de paaldiameter, automatisch de druk aanpassen,automatisch de drukvoetsituatie aanpassen, automatisch overeenkomen met de voersnelheid en de positie, houd de lasnaad altijd in de gesloten staat, om het soepele lassen te garanderen.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.Op basis van de kwalificatie van het vorige proces, na het lassen, is er geen draaiing van de pols lassen,en er is geen behoefte aan personeel om te prick en draaien de staaf aan de achterkant van de machine om het centrum van de las.
• 推动杆子为变频控制,带有电器?? 车停止功能,以保证头尾?? 接的稳定性. van de kop tot aan de kop, de kop heeft bijna geen onbewerkte lengte, niet nodig in de staart 100~200mm 长度进行人工补充.De stuurstang wordt bestuurd door frequentieomzetting,met een elektrische remstopfunctie om de stabiliteit van het hoofd- en staartlassen te waarborgenDit systeem kan de paal van klein eind tot onder eind met een volledige oppervlakte lassen en bijna geen lengte achterlaat van het lassen.
• Het aantal drukvoeten is 3 sets, het voordeel is het verminderen van de druk van de drukvoeten op het oppervlak van de lampenstang, de oppervlakte is mooi, het verminderen van de drukvlekken, tegelijkertijd geschikt voor de productie van achthoekstang, meerhoek en rondhoek.Het is geschikt voor de productie van achthoekige paalHet kan van gelijke diameter of conisch zijn.
• De duwen type trolley met gemotoriseerde snelle terugkeer functie, geen behoefte operator om handmatig terug te duwen en het vermindert de arbeidsintensiteit van de operators.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速. De achterste duwen trolley met pneumatische kleminrichting, Het is eenvoudig en snel in vergelijking met handmatig klemmen.
• 埋弧+脉冲 双机双功能 Met Pulse MIG Welding systeem en met Submerged Arc Welding systeem, dubbele laskrachtbron.
• Het materiaal aan de ene zijde is van de rol, gemakkelijk te vervoeren en te automatiseren. Het materiaal aan de andere zijde van de machine is gemakkelijk te laden en te lossen.Het is mogelijk om de automatisering van voor- en achterstromsmaterialen te realiseren.. Het laden en lossen kan aan dezelfde kant zijn om de bediener de lange afstand te vermijden.die de arbeidsintensiteit aanzienlijk vermindert.
• 带杆子后导板,自适应调整,实际操作中很少调节 位置,降低操作人员的劳动强度.Met de paal achterin geleidingsapparaat, kan het adaptief worden aangepast. In de praktijk wordt de positie van de lasnaad zelden aangepast,die de arbeidsintensiteit van de bedieners vermindert.
• 通过安装在机头上的摄像头,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单易,降低操作人员的劳动强度.Through de camera geïnstalleerd op de machine hoofd, de las naad wordt gereflecteerd op het scherm van het hoofd besturingspaneel,het opsporen van de lasnaad eenvoudig en gemakkelijk maken, en het verminderen van de arbeidsintensiteit van de operator voor het toezicht op het laswerk..
• Het zelf ontwikkelde oliedruk- en controle-synchronisatiesysteem, verminderde de eisen van de tegenstang, waardoor de achterste staaf rond en klein werd.
• Operator: één persoon.
• Uitvoerrol, 5 sets (geschikt voor 12m, 14m, 16m paal)
• Kan volgens de lay-out van de koper's werkplaats, machines met verschillende werkrichtingen kunnen worden geleverd.
• Voor de speciale vereisten van de klant, kan speciale ontwerp en productie, om te voldoen aan de hele wereld overal verschillende pole. Voor de speciale vereisten van klanten, kan de machine speciaal worden ontworpen en vervaardigd om te voldoen aan verschillende polen over de hele wereld.

• Optieposten

1, Systemen voor het laden en lossen van straatlantaarns:

Aan de linkerkant van de machine bevindt zich een opslagrek, die 20 tot 30 palen kan opslaan (het aantal varieert afhankelijk van de grootte van de palen).en de straatlantaarn zal worden ontladen om te ontladen op de opslag rack die aan de rechterkant van de machine, kan het 20 palen opslaan (het aantal varieert afhankelijk van de grootte van de palen).

2Laser automatisch tracking systeem, laser naar naad, camera om de laser foto's te krijgen, rekensoftware om naad positie te vinden van de foto, bericht worden verzonden naar de PLC,PLC zal de servomotor te beheren om het lassen fakkel te verplaatsen naar de naad positie.

3De machineleverancier kan de klant helpen bij de diagnose van fouten op afstand en de aanpassing van parameters op afstand.

4 Inductie om het door het lassen veroorzaakte bananeffect tot een minimum te beperken.met inbegrip van het lichaam van de verwarmingsmachine en de inductieverwarmingsspoel.

机器 bevat de volgende delen

De machine bestaat uit de volgende delen:

• Voor kleine auto's lang werkbord
• 主龙门架 Hoofdgangframe
• 小车驱动Trolley aandrijfsysteem
• 后出料滚轮, 5 sets Uitladen rol rek, 5 sets
• 液压??紧部分Hydraulisch klemgedeelte (inclusief drukkraakwiel, geschikt voor middenstangIncl. klemrollers, geschikt voor middelgrote stang)
• 埋弧 系统,带 丝 送料 系统 Onderwater boog lassen systeem, met draad voedingssysteem
• ∆-recycling systeemFlux recovery systeem
• 液压系统Hydraulisch systeem
• control systeemControl systeem
• De drukwielvorm, volgens de eisen van de klant.

包含:适合高杆灯杆,智慧杆,5G杆 motief een set

: geschikt voor gewone straatlampen, minimale diameter 60 mm, gelijkdiameter, een stel lampen

: 适合普通路灯杆,最小直径60mm, 八角杆 模具一套

Een andere opstelling is geschikt voor gewone straatlampstokken.

Klemrol, in overeenstemming met de eisen van de klant.

Met inbegrip van:

1 set geschikt voor mono paal, hoge mast, 5G paal vorm.

1 set geschikt voor normale straatlantaarns, met een minimale diameter van 60 mm (ronde palen en conische paal)

1 set geschikt voor normale straatlantaarns, met een minimale diameter van 60 mm (achthoekige paal)

1 set achterste klemtoestellen geschikt voor normale straatlantaarns (inclusief een klein gereedschap, geschikt voor palen met een zeer korte lengte, zoals een arm van 1 tot 2 meter).
