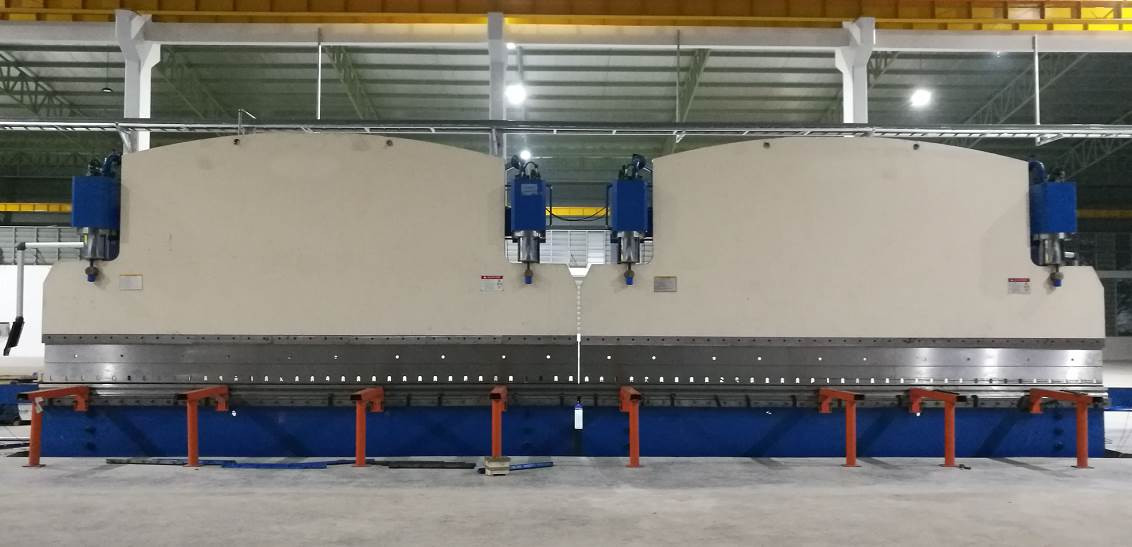

CNC tandem hydraulische persrem model: 2-WE67K-320/6000

Toepassing: het maken van lichtmasten en hoge masten




Details van persgereedschappen



Belangrijkste prestaties:

• Y1,Y2 As --- Twee lineaire schalen aan beide zijden van de ram geïnstalleerd om cilinders te besturen.
• Het frame van de machine bestaat uit tank, werktafel, linker- en rechterbehuizingen en ram.

Dus het heeft een hoge sterkte en goede stijfheid

• Synchronisatie werkingsprincipe

De persbuigmachine neemt een elektrisch-hydraulische proportionele klep aan om de synchronisatie van beide cilinders te garanderen. De proportionele klep is gemaakt door BOSCH-Rexroth met zeer goede prestaties, zoals kleine wrijving tussen mechanische actieparen, fijne elektronische versterker en elektromagneet met hoge controlekracht en continue werking. Er zijn twee rasterweergaves aan beide zijden van de machine om continu het signaal van de positie van de ram te verkrijgen en het signaal terug te voeren naar het besturingssysteem, dan zal het besturingssysteem de elektrisch-hydraulische klep aansturen om twee cilinders te synchroniseren op één machine.

• Een andere reden is dat de rasterweergaves direct op “C”-platen zijn geïnstalleerd, niet direct op de behuizingsplaten, de doorbuiging van de ram en het frame tijdens het werken heeft geen invloed op de meet- en controleprecisie
• Over twee eenheden Synchronisatie werkingsprincipe:

Als twee eenheden samen moeten werken, hoeft u alleen de schakelaar naar de synchronisatiepositie op het bedieningspaneel van de hoofdeenheid te draaien. Beide eenheidspositiesignalen worden naar het CNC-besturingssysteem (Delem-systeem) gestuurd en het uitgangssignaal van het CNC-systeem wordt naar de proportionele klep en de voorvulklep gestuurd. Om snel naar beneden, snelheidsveranderingspunt, perssnelheid en terugloopsnelheid te regelen om de twee eenheden te synchroniseren met hoge precisie

• Via de computer kan de operator met de machine communiceren. De computer heeft verschillende servicetalen, berekent en past de buigkracht automatisch aan. Ook kan het het dode punt en het snelheidsveranderingspunt berekenen en regelen. De slagen (Y1, Y2) van de ram kunnen een kleine kanteling maken om aan de speciale eisen van de gebruiker te voldoen.
• Uitgerust met een goed geleidingssysteem, positie-meetsysteem en hydraulisch balanssysteem om te voldoen aan de eisen van werk over de volledige lengte en excentrisch werk.
• De werktafelcompensatie-eenheid wordt gebruikt om de doorbuiging van de machine tijdens het werken te compenseren om de precisie van het werkstuk te garanderen
• Het oppervlak van de cilinder heeft een goede slijtage- en warmtebehandeling, dus het heeft een goede smering en een lange levensduur.

Zij-ontlaadsysteem
