Stalen lichtpoollas- en CNC-snijmachine RW-DC120/260

1SET
MOQ
Onderhandelbaar
Prijs
Stalen lichtpoollas- en CNC-snijmachine RW-DC120/260
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Snijtechnologie: cnc plasmaknipsel
ladingssysteem: Automatisch positioneringssysteem
Materiaal: Staal, Aluminium, Q235, A36, Ijzer
Bovendiameter: 60120mm
Armtype: Enig Verminderd Enig Wapen, tri-Wapen
Onderste diameter: 130265mm
Markeren:

Verzetsmachine voor lichtstaal RW-DC120/260

,

CNC-snijmachine voor lichtpalen

,

Lichte paalmachine met garantie
Basis informatie
Plaats van herkomst: Wuxi, China
Merknaam: CMC
Modelnummer: RW-DC120/RW-DC260
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Naakt
Levertijd: Volgens de feitelijke situatie
Betalingscondities: T/T
Levering vermogen: Volgens de vereisten
Productomschrijving
Lichte paal lassen CNC-snijmachine 120-260mm Robot systeem
Productoverzicht

De RW-DC120/260 is een geïntegreerd automatisch productiesysteem ontworpen voor de fabricage van stalen lichtstaven.met een vermogen van niet meer dan 50 WHet systeem is geschikt voor het vervaardigen van kegelvormige, ronde en achthoekige lichtpalen met een hoge productie-efficiëntie en een verminderde handmatige bediening.

Productieproces
  • Belasting en plaatsing van de paal
  • Automatische uitlijning van de basisplaat
  • Robotsomzetting van binnen- en buitennaadingen
  • Automatisch verstijfmiddel lassen
  • CNC-snijden van plasmaduren
  • Voltooide paalontlading
Systeemcompositie
  • Kawasaki industriële robot lassen systeem
  • Kemppi-sweiskrachtbron
  • Hyperthermisch plasma snij-systeem
  • CNC-besturingssysteem (Si Dafeng SF-2100S)
  • Automatisch staafbehandelings- en positioneringssysteem
  • Arcspanningshoogtecontrolesysteem
Belangrijkste kenmerken
  • Automatische productie op één lijn voor lichtpalen
  • Robotlassen zorgt voor een stabiele naaldkwaliteit
  • CNC-plasmasnijden voor precieze deuropeningen
  • Verminderde handmatige bediening en afhankelijkheid van kraan
  • Continu productie voor de massaproductie
  • Geschikt voor kegelvormige, ronde, achtrekkelijke palen
Technische parameters
Parameter Specificatie
Bereik van paaldiameter 120-260 mm
Maximale lengte van de paal 12-14 m
Diktebereik 20,5-4,5 mm
Maximaal gewicht 150 kg
Rijsnelheid 6-48 m/h
Plasmabron Hypertherm Powermax 45
Kapasiteit voor de snijdikte tot 6 mm
Productiecyclus 10-15 minuten/pool
Systemen voor het lassen

Het robotlassen systeem zorgt voor een stabiele boogregeling en een consistente naadkwaliteit door middel van realtimecommunicatie tussen de robot en de laskrachtbron.Het ondersteunt cirkelvormig naad lassen en versterking rib lassen voor basisplaat structuren.

Toepassingen
  • Straatverlichtingsstokken
  • Verlichtingssystemen voor snelwegen
  • Stedelijke infrastructuurpolen
  • Stromtransmissie-poolconstructies
  • Slimme stadsverlichtingssystemen
Voordelen
  • Geïntegreerde productielijn voor lassen + snijden
  • Verminderde arbeidsintensiteit en gebruik van kraan
  • Hoge automatiseringsgraad voor massaproductie
  • Stabiele robot lassen prestaties
  • Een snellere productiecyclus en ruimtebesparende indeling

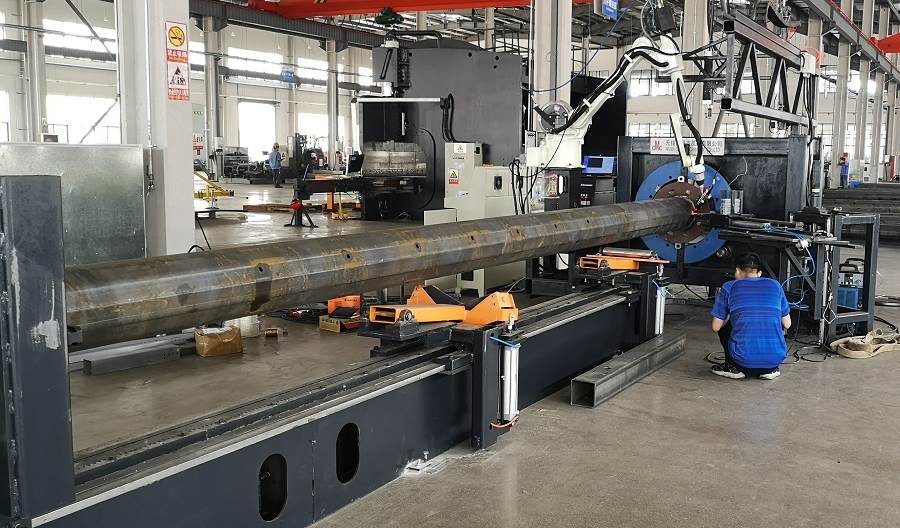

Systeemopstelling
Light pole welding CNC cutting machine system layout diagram
Detailed view of light pole welding and cutting machine components
Gedetailleerde technische specificaties
- Nee, dat is niet waar. Artikel 1 Parameter
1 Stang of ronde balk min diameter 120 mm
2 Maximale diameter van de balk of ronde balk 260 mm
3 Maximale lengte van de paal of ronde staaf 12 tot en met 14 m
4 Min. dikte van paal of ronde staaf 2.5 mm
5 Maximale dikte van de balk of van de ronde balk 4.5 mm
6 Maximaal gewicht van de staaf of ronde staaf 150 kg
7 Rijsnelheid 6~48m/h, verstelbaar, met AC Servo-besturing
8 Sluitingssnelheid Referentiesnelheid 5 tot 7 minuten/stuk
9 Max. snijafstand vanaf de onderkant, X-as 1500 mm
10 Plasmabron Hypertherm Powermax 45 Geschikt max. dikte:6mm (Made in USA)
11 Maximale dikte voor het maken van gaten en kwaliteitssnijden Op basis van plasmabron De up standaard en optie
12 Max.snij snelheid Gebaseerd op plasmabron (voor een normale elektrische deur met lichtpool is de snijtijd ongeveer 30~40 seconden)
13 CNC-systeem Si Dafeng (SF-2100S)
14 Nesteringssoftware SmartNest
15 CNC-plazma-snijtorch 1 set
16 Regelaar van de spanningshoogte van de boog HIGHTH HP105
17 hoogte DEVICE Plasma Torch hoogteverplaatsing, 1 set
18 Productiesnelheid voor één paal 10 tot 15 minuten Inclusief laden en lossen Op basis van de grootte van de paal
Vaak gestelde vragen
Waarvoor wordt een stalen lichtstaaf lassen en CNC-snijmachine gebruikt?
Het wordt gebruikt voor de geautomatiseerde productie van stalen lichtpalen, waarbij basisplaat lassen, verstijveringslassen en CNC-plasmadeur snijden in één continu proces worden geïntegreerd.
Welke soorten lichtpalen kan deze machine verwerken?
De machine is geschikt voor kegelvormige, ronde en achthoekige stalen lichtpalen met verschillende maten, afhankelijk van de productievereisten en de configuratie van het gereedschap.
Welk snijstelsel wordt gebruikt voor de bewerking van de deuropening?
Het systeem maakt gebruik van een Hypertherm-plasma-snijbron, waarmee elektrische deuropeningen en andere op maat gemaakte vormen met behulp van CNC-software nauwkeurig en snel kunnen worden gesneden.
