Name: CTL12×1600 Volledig automatische snijlijn voor 1600 mm breedte stalen spoelen met een capaciteit van 30 ton
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Modelnummer: CTL12×1600 op lengte gesneden lijn

Verwerkingsdiktebereik: 5 mm ~ 12 mm koolstofstalen spoel

Verwerking breedtebereik: 800 mm ~ 1500 mm

Maximale belasting van enkele stalen spoel: 30 ton

Vaste snijlengteomvang: 2000 mm ~ 6000 mm

Maximale productiesnelheid: 15 m/min

Controlemodus: PLC + touchscreen volautomatische besturing

Aanpasbare items: Grootte stapelplatform, apparaat voor het opruimen van borden

Basis informatie

Plaats van herkomst: Wuxi, China

Merknaam: CMC

Modelnummer: CTL12×1600

Betalen & Verzenden Algemene voorwaarden

Levertijd: 90 dagen

Betalingscondities: T/T,L/C

Levering vermogen: Volgens de vereisten

Galerij

CTL12×1600 Volledig automatische snijlijn voor 1600 mm breedte stalen spoelen met een capaciteit van 30 ton

Productomschrijving

CTL12×1600 Stalen spoel gesneden naar lengte lijn Automatisch afspelen gelijkstellen dwars snijden platte plaat

Productoverzicht

Artikel 1	Detail
Productnaam	Snijd naar lengte
Model	CTL12×1600
Verwerkingsmateriaal	Q235, Q355, Q460 staal, de sterkte ≤ 460Mpa
Verwerkingsfunctie	Decoiling van stalen spoelen, niveling, CNC-kruissnijden met vaste lengte, stapelen
Operatiemodus	Volledig automatische koppeling / Handmatige besturing van één eenheid
Toepasselijke industrie	Straatverlichtingsmast, hoge mastmast, staalconstructies
Aanpasbare opties	Grootte van het stapelplatform, materiaal opruimingsapparaat

Inleiding van het product

De CTL12×1600 line cut to length is speciaal ontworpen voor het verwerken van stalen spoelen tot rechthoekige platte platen.het gelijkstellen en het scheren met een vaste lengteDe hele lijn kan stoppen om reststaal spoelen gemakkelijk te spoelen voor het wisselen van de productie van verschillende plaatgroottes.

Het heeft een volledig automatische CNC-besturing. De gebruiker hoeft alleen de plaatlengte en de snijhoeveelheid op het touchscreen in te stellen. Het heeft een snelle productiesnelheid, waardoor de arbeidskosten sterk worden bespaard.Slechts één operator is vereist, en het contact tussen het personeel en de stalen platen wordt tot een minimum beperkt om de bedrijfsveiligheid te waarborgen.

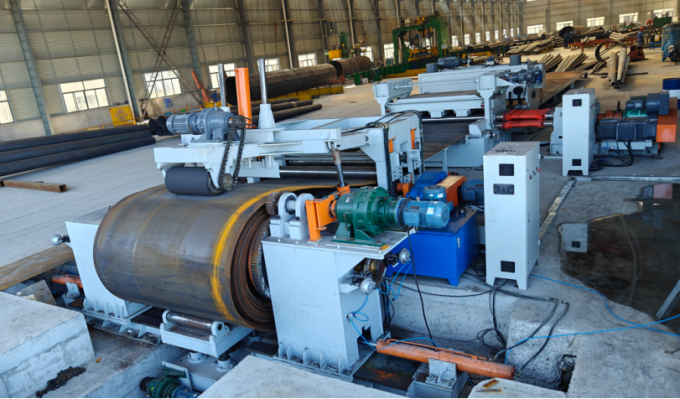

CTL12×1600 Steel Coil Cut To Length Line Overview

Productieproces:
Materiaal laden → afspelen → drukken en begeleiden → knijpvoeding → ruwe nivellering → gidspositionering → precisie-nivellering → meting van de lengte van de encoder → dwars snijden → knijpvervoer → stapelen

Belangrijkste technische parameters

- Nee, dat is niet waar.	Artikel 1	Specificatie
1	Verwerkte materialen	Q235, Q355, Q460, σs ≤ 460Mpa
2	Materialdiktebereik	5 ~ 12 mm
3	Materiaalbreedtebereik	800 ~ 1500 mm
4	Stalen spoel buitendiameter	Φ800 ~ Φ2000 mm
5	Stalen spoel binnendiameter	Φ500 ~ Φ760 mm
6	Maximaal spoelgewicht	30 ton
7	Snijden van vaste lengte	2000 ~ 6000 mm
8	Maximale niveausnelheid	15 m/min
9	Het niveau van de rol Diameter / pitch	Φ180 mm / 215 mm
10	Materiaal van de gelijkstellingsrol	40Cr
11	Invoervoeding	415V / 50Hz, 3-fase
12	Bezette vloerruimte	Ongeveer 19 m (L) × 7,7 m (W)

Volledige lijnsamenstelling

Dolly voor het laden van stalen spoelen
Hydraulische enkelspanningsdecoiler
Hydraulisch drukken, snijden en knippen (met drie rollen ruwe niveaus)
Stelttoestel voor het sturen
Precisie-nivelleringseenheid
Eenheid voor het meten van de lengte van de encoder
Schermachine voor kruissnijden
Vervoer- en stapelapparaat voor knippen
Hydraulisch systeem
Pneumatisch systeem
PLC elektrisch besturingssysteem

Specificaties voor kernapparatuur

Dolly voor het laden van stalen spoelen
- Maximaal laadvermogen: 30 ton
- Uitgerust met dubbelrollers aan de bovenkant.
- Gebruikt voor het transporteren van stalen spoelen en het opheffen van spoelen op de decoiler.

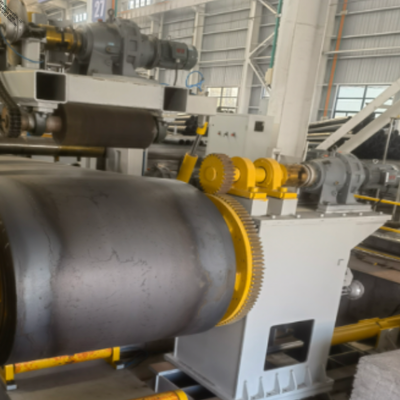

Hydraulische enkelspanningsdecoiler
Hydraulische as uitbreiding om stalen spoelen vast te klemmen voor passief loslopen. Uitgerust met handmatige spanningsrem. Twee sets van loslopers realiseren centering aanpassing tijdens het laden van de spoel.Ronde zijkant buffer voorkomt interferentie met smalle spoelen.

Hydraulisch druk- en knijpapparaat met een 3-rol ruwe leveler
Het gebruik van 2 lagere rollen + 1 bovenste rol ruwe evenwichtige structuur. effectief voorkomen van stalen plaat bogen, garandeert een soepele opvolging productie.Uitgerust met een hydraulische schopkop voor een soepele voeding van de spoelkop.

Precisie-nivelleringseenheid
9 rollen gelijkstellingsstructuur (4 bovenste rollen + 5 onderste rollen). De bovenste en onderste rollen zijn allemaal actieve aandrijvende rollen met een constante lineaire snelheid om de gelijkstellingskwaliteit te verbeteren.De rollers worden behandeld met middelmatige frequentie. Verstelbare dragerrollers verbeteren de rigoure van de rol om de interne spanning van de stalen platen te verminderen en een uitstekende vlakheid te bereiken.

Eenheid voor het meten van de lengte van de encoder
Installeerd integraal met een gelijkmachine op een gedeelde basis, met realtime lengte detectie via meetrol en encoder om een nauwkeurig snijwerk met vaste lengte te garanderen.

Kruissnijmachine
Maximale snijdikte: 12 mm, maximale effectieve breedte: 1600 mm. Hydraulische scheerstructuur. Bladengat synchroon verstelbaar. Polyurethane drukvoet beschermt het plaatoppervlak zonder schrammen.

Vervoer- en stapelapparaat voor knippen
Bestaat uit een rollentafel, een mechanisme voor het gooien van platen, een stapelwerkbank en een opruimingsapparaat (optioneel).De stapelplatform lengte kan worden aangepast volgens de klant maximale licht paal plaat grootte.

Hydraulisch en pneumatisch systeem
- Hydraulische installaties, olieflessen, kleppen en leidingen (hydraulische olie moet door de koper worden bereid)
- werkdruk van het pneumatisch systeem ≤ 0,8 Mpa, luchtverbruik:1.5 m3/min. (Luchtbron moet door de koper worden voorbereid)

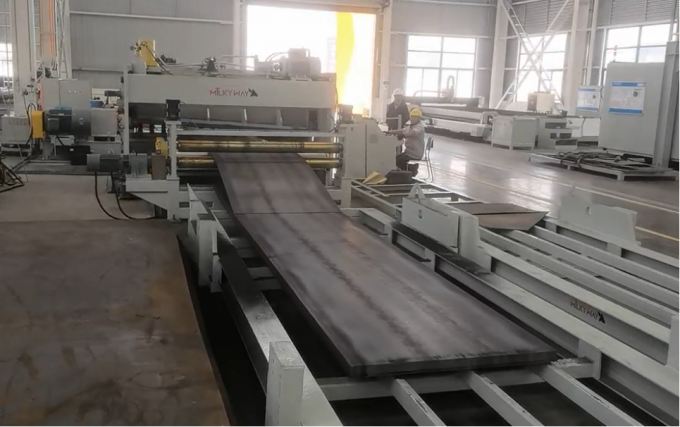

Elektrisch besturingssysteem
PLC + touchscreen mens-machine-interface. Ondersteunt automatische koppeling en onafhankelijke handmatige besturing van elke machine. Operators kunnen de snijlengte en plaathoeveelheid vrij instellen.Volledige noodstopfunctie is uitgerust om de veiligheid van apparatuur en personeel te beschermen.

Belangrijkste voordelen

Voordelenpost	Beschrijving
Geïntegreerde functie	Het realiseren van decoiling, leveling, vaste-lengte snijden en stapelen in één lijn; ondersteuning spoel omdraaien om verschillende platen specificaties te wisselen
CNC-besturing met hoge precisie	Meting van de vaste lengte van de encoder, willekeurige snijlengte en instelling van de hoeveelheid via het touchscreen
Uitstekende nivelprestaties	9 actieve nivelrollers, volledig loslaten plaat interne spanning, stabiele vlakheid
Hoge productie-efficiëntie	Continu automatische productie, snelle bedrijfssnelheid, vermindering van de totale productiekosten
Eenvoudige werking	Slechts één bediener vereist; minimaal rechtstreeks contact met stalen platen voor meer veiligheid
Flexible configuratie	Stapelplatform en opruimapparaat kunnen worden aangepast volgens de productievereisten van de lichtpool
Betrouwbare veiligheidsbescherming	Volledige noodstopknop, vergrendelingsbescherming voor elk verwerkingsgedeelte

Toepassingsgebied

Conic straatverlichtingsstaaf, achthoekige lampstaaf, hoge maststaaf ruwe stalen plaat blanking
Staalconstructie, mechanische apparatuur voor het verwerken van platte platen
Snijden van metaalplaten voor metaalfabrieken

Ondersteuning na verkoop

Dienstenpost	Servicegegevens
Garantie	12 maanden volledige lijngarantie; lange garantie voor hoofdmotoren en toerentalverlagers
Voorziening van onderdelen	Langetermijnvoorziening van slijtageilstukken tegen fabrieksprijs
Dienst in het buitenland	Ingenieurs die beschikbaar zijn voor installatie, ingebruikname en opleiding van operators in het buitenland
Ondersteuning op afstand	Online remote debugging en technische begeleiding
Documenten	Volledige Engelse bedieningshandleiding en bedieningsopleidingsmaterialen

Vaak gestelde vragen

Vraag nr.	Antwoord.
Welke dikte en breedte kan dit CTL12×1600-staalplaatlijnproces hebben?	Het is geschikt voor 5~12mm dik, 800~1500mm breed staal spoel, max coil gewicht tot 30 ton, snijlengte bereik 2000~6000mm.
Kunnen we de lijn stoppen en de overgebleven stalen spoel terugspinnen?	De laadwagen is ontworpen met een anti-losse rolstructuur, de hele lijn kan stoppen en terugspoelen om andere productiespecificaties te wisselen.
Is deze lijn geschikt voor de vervaardiging van straatlantaarns?	De maximale stapellengte kan worden aangepast aan uw langste lichtstapelplaat. Het wordt veel gebruikt voor het blanken van ruwe platen van conische en veelhoekige lampstapels.
