Dubbele Boog Meerstrengige Ondergedompelde Boog CNC Paal Sluit Lasmachine Voor 14m Diameter 1.9m Stalen Paal

1 set
MOQ
Onderhandelbaar
Prijs
Dubbele Boog Meerstrengige Ondergedompelde Boog CNC Paal Sluit Lasmachine Voor 14m Diameter 1.9m Stalen Paal
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Uitrustingsmodel: HM1900/14000 CNC-pool-sluitlasmachine
Diameterbereik: 400 mm ~ 1900 mm
Maximale verwerkingspaallengte: 14000mm
Toepasselijke dikte van de staalplaat: 5 ~ 20 mm, maximale klemlagerdikte 25 mm
Lastechniek: Dubbelboogs driedraads ondergedompeld booglassen
Klemconstructie: 3 sets hydraulische synchrone klemrollen
Toepasselijk pooltype: Conische / achthoekige / meerzijdige veelhoekige stalen paal
Verfkleur: Aanpasbaar
Basis informatie
Plaats van herkomst: Wuxi, China
Merknaam: CMC
Modelnummer: HM1900
Betalen & Verzenden Algemene voorwaarden
Levertijd: 90 dagen
Betalingscondities: T/T,L/C
Levering vermogen: Volgens de vereisten
Productomschrijving
Dubbele boog multi-draads ondergedompelde boog CNC paalnaad lasmachine voor 14m diameter 1,9m stalen paal
Productoverzicht

De HM1900/14000 CNC paalnaadlasmachine is een automatische ondergedompelde booglasmachine voor langsnaden, speciaal ontworpen voor conische achthoekige 5G communicatiepalen en hoogmastpalen.

Artikel Details
Productnaam CNC paalnaadlasmachine
Model HM1900/14000
Toepassing 5G communicatiepaal, stroompaal, hoogmastverlichtingspaal
Verwerkte paalvorm Ronde conische paal, achthoekige & meerzijdige veelhoekige paal (1/2/3 schaalstructuur)
Las-technologie Dubbele boog multi-draads ondergedompelde booglassen
Maximale paallengte 14000 mm
Aanpasbare opties Remote online diagnosesysteem, geïsoleerde & airconditioned elektrische kast, reserveonderdelenpakket
Productintroductie

De HM1900/14000 CNC paalnaadlasmachine is speciaal ontwikkeld voor het automatisch lassen van langsnaden van lange conische palen, waaronder 5G communicatiepalen, stroompalen en hoogmastpalen. Het is toepasbaar voor één-, twee- of drievoudige conische ronde en veelhoekige palen.

De apparatuur maakt gebruik van een portaalvaste structuur, gecombineerd met een las-systeem en een servo-aangedreven V-vormige trolley met instelbare snelheid voor paaltransport. Hydraulische klemrollen sluiten de paalnaad terwijl het lassen tegelijkertijd plaatsvindt. Voor tweesegment, tweenaadse palen, na het voltooien van de eerste lasnaad, tillen de hefrollen de paal op en draaien deze automatisch om deze te positioneren voor de secundaire naadlas.

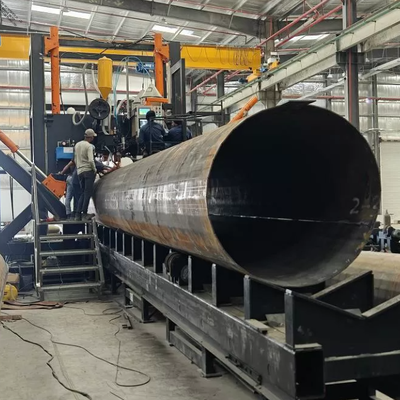

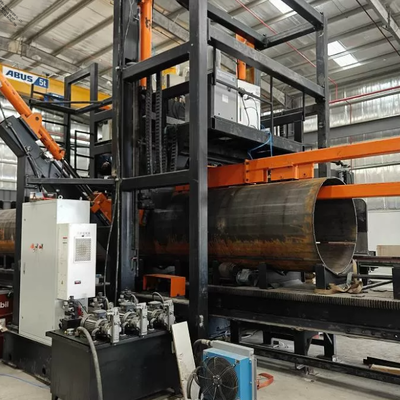

HM1900/14000 CNC Pole Shut-Welding Machine operational view
Belangrijkste technische parameters
Nr. Artikel Specificatie
1 Toepasbare paal buitendiameter 400 ~ 1900 mm
2 Maximale verwerkingspaallengte 14000 mm
3 Toepasbare plaatdikte 5 ~ 20 mm, materiaal Q235, Q355, Gr65
(Maximale draagkracht dikte 25 mm, zie opmerking hierboven)
4 Aantal klemrolsets 3 sets
5 Hydraulische pomp motorvermogen 2.2+2.2+3 KW
6 Servo motorvermogen voor V-vormige trolley 7 KW, traploos instelbare snelheid
7 Verticale persslag 1600 mm
8 Werkhoogte (paalbodem tot grond) 800 mm
9 Las-systeem Dubbele boog drievoudige draad ondergedompelde booglas-stroomunit
DC-vermogen: 250~1250A; AC-vermogen: 250~1250A
10 Lasdraad specificatie Enkele draad Φ4.0mm / Dubbele draad 2*Φ1.6mm
11 Las-reissnelheid 0.3 ~ 1.5 m/min, traploos instelbaar
12 Las-richting Lassen van het grote diameter einde naar het kleine diameter einde
13 Las-standaard Bereik enkele zijde lassen dubbele zijde vorming onder standaard proces
14 Totaal machinegewicht 23 Ton
15 Totale afmeting (L*B*H) 31000 * 6600 * 6100 mm
Volledige machinesamenstelling
  • Servo-aangedreven V-vormig werktafel (transportwagen)
  • Voor- en achterrails voor V-vormige trolley
  • Hoofd zware portaalframe
  • Aandrijfsysteem voor V-vormige werktafel
  • Hydraulische kleminrichting met 3 sets klemrollen
  • Ondergedompelde booglas-systeem & automatische draadaanvoerapparaat
  • Flux herstel recycling systeem
  • Watergekoeld intern koperen steunblok systeem
  • Bedieningsplatform
  • 2 sets paaldraairolrekken
  • Volledig hydraulisch systeem
  • Geïntegreerd CNC & PLC besturingssysteem
Kernvoordelen
Voordeel Artikel Gedetailleerde beschrijving
Intelligente CNC automatische aanpassing Het CNC-systeem past automatisch de klemdruk, rolpositie en trolley-snelheid aan bij verandering van de paaldiameter, en houdt de naad continu gesloten tijdens het lassen
Uitstekende synchrone hydraulische besturing Geoptimaliseerd hydraulisch & besturingssysteem garandeert hoge synchronisatie voor linker, rechter en middelste klemrollen
Lage paaldeformatie na lassen Geen torsie op de voltooide lasnaad. Geen handmatig wrikken en naaduitlijning vereist bij de machine-uitgang als het upstream vormproces voldoet aan de specificaties
Stabiel lassen van kop tot staart Servo-gestuurde V-vormige trolley realiseert continu lassen van paalkop tot staart, vermindert de lengte van het ongelaste staartsegment
Drievoudig rolklemontwerp Drie groepen drukrollen verdelen de oppervlaktedruk, verminderen de inkepingen en krassen op het paaloppervlak; geschikt voor ronde, achthoekige en conische palen
Snelle automatische trolley terugkeer Gemotoriseerde snelle terugkeerfunctie voor V-vormige trolley, vermindert de fysieke belasting van de operator
Adaptief achterste naadgeleidingsapparaat Zelfaanpassende geleidingsstructuur, zelden handmatige kalibratie vereist tijdens continue productie
Visuele lasbewaking Camera geïnstalleerd op de las-kop zendt naadbeeld naar het hoofdcontrolepaneel voor eenvoudige naadtracking en observatie
Watergekoeld intern koperen steunblok Verbetert de laspenetratie aanzienlijk en garandeert een consistente lasvorming
Automatische rotatie voor tweenaadse palen Ingebouwd hefrolmechanisme om tweenaadse palen automatisch te draaien voor secundair lassen
Eenvoudige bediening Slechts 1 operator vereist voor de gehele productiecyclus
Optionele upgrade configuraties Netwerksysteem voor externe storingsdiagnose & parameterinstelling; geïsoleerde airconditioning elektrische kast; reserveonderdelenpakket
Toepassingsgebied
  • 5G conische communicatiepaal langsnaden lassen
  • Productie van stalen monopalen voor snelwegen & hoogspanningsleidingen
  • Productie van hoogmastverlichtingspalen, achthoekige meerzijdige lampenpalen
  • Sluitnaad lassen van conische buisvormige componenten voor staalconstructies
After-sales service ondersteuning
Service Artikel Service Details
Garantieperiode 12 maanden volledige machinegarantie; lange garantie voor hoofdservo-motoren, las-stroombron en CNC-controller
Reserveonderdelen levering Lange termijn levering van slijtageonderdelen tegen fabrieksprijs
Overzeese technische service Professionele ingenieurs beschikbaar voor installatie, inbedrijfstelling en training van operators in het buitenland
Externe technische ondersteuning Online externe debugging, parameteroptimalisatie en probleemoplossing
Technische documenten Volledige Engelse bedieningshandleiding, lasprocesgids en trainingsvideo's
Veelgestelde vragen
Vraag Standaard Antwoord
Welke soorten palen kan de HM1900/14000 lasmachine verwerken? Het is geschikt voor 14m lange ronde conische palen, achthoekige en meerzijdige veelhoekige palen (1/2/3 schaalstructuur). Verwerkingsdiameterbereik 400~1900mm, toepasbare dikte 5~20mm.
Ondersteunt deze machine automatisch lassen voor tweenaadse achthoekige palen? Ja. Na het voltooien van de eerste lasnaad, zal het hefrolrek de paal automatisch omhoog brengen en draaien om het tweede naadlassen te realiseren zonder opnieuw te laden.
Is extra oppervlakte lassen nodig voor platen met een dikte van meer dan 20 mm? De klemdruk van de machine ondersteunt materiaal tot 25 mm. Maar voor werkstukken die een hoge penetratie vereisen binnen 20~25 mm, kan de gesmolten staalvulling onvoldoende zijn. We raden aan om na het primaire lassen ondergedompeld boogoppervlakte lassen toe te voegen.
HM1900/14000 CNC Pole Shut-Welding Machine technical diagram
