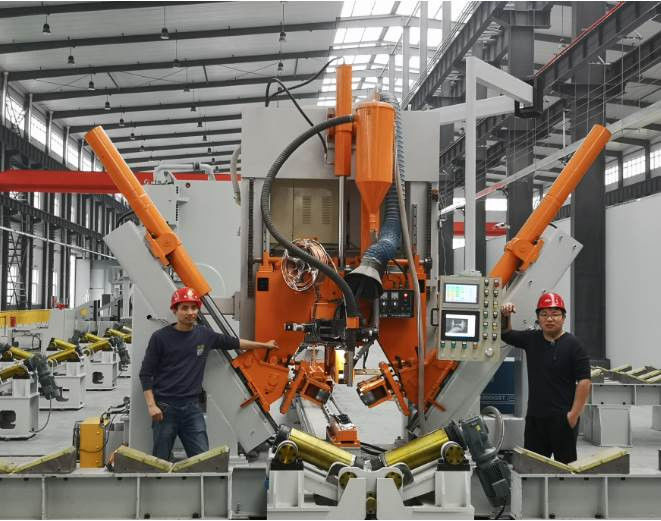

Diameter 60~600mm,Lengte 12000mm CNC-machine voor het sluiten van lichtpoolen

met een vermogen van niet meer dan 10 W

Model: HM600/12000

Type rol:Speciaal ontworpen voor monopole, hoogmast paal, 5G communicatie paal en normale straatverlichting paal

• Diameterbereik:60~600mm, dikte:3~12mm, lengte:12m
• Standaard enkelbogen enkeldraad ondergedompelde boog lassen machine
• Toepassingsgebied: geschikt voor automatisch sluiten van lange, middelgrote, longitudinale polen, zoals 5G-polen, monopolen, hoogmastpolen en gewone straatlantaarns

Exclusieve kenmerken

1. CNC automatische aanpassing, CNC-systeem, met de verandering van de paal diameter, automatisch aanpassen van de druk, automatisch aanpassen van de drukker voet positie,automatisch overeenkomen met de voersnelheid en positie, houd de lasnaad altijd gesloten, zodat de las glad verloopt.
2. Op basis van de kwalificatie van het vorige proces is er na het lassen geen draaiing van de paallassen,en er is geen behoefte aan personeel om te prick en draaien de staaf aan de achterkant van de machine om het centrum van de las.
3. De aandrijflijn wordt aangestuurd door frequentieomrekening, met elektrische remstopfunctie om de stabiliteit van het hoofd- en staartlassen te waarborgen,Dit systeem kan de paal van klein eind tot onder eind volledig gebied en bijna geen linker lengte uit het lassenOp deze manier wordt het handmatig werken van het volgende proces verminderd.
4. Het aantal klemrollers is 3 sets, het voordeel is het verminderen van de roldruk op het paaloppervlak, en het verminderen van de kras op het oppervlak.polygonale pool en conische poolHet kan gelijk diameter of conisch zijn.
5. Het duwen trolley met gemotoriseerde snelle terugkeer functie, geen noodzaak operator om handmatig terug te duwen en het vermindert de arbeidsintensiteit van de operators.
6. De achterste stootwagen met pneumatische kleminrichting, het is eenvoudig en snel in vergelijking met handmatig klemmen.
7. Onderwater booglassen functie
8. De ontladingszijde is van het type rol, wat handig is voor het laden en lossen en bevorderlijk is voor de automatisering van upstream- en downstreammaterialen.Het laden en lossen kan aan dezelfde kant om de operator te voorkomen dat de lange afstand bewegingDe bediener hoeft alleen in de positie van de gastmachine te werken, waardoor de arbeidsintensiteit sterk wordt verminderd.
9. Het zelf ontwikkelde oliedruk- en regelsynchronisatiesysteem vermindert de eisen aan de paal, waardoor de paal na het lassen afgerondder en minder vervormd wordt.
10. Operator: 1 persoon.
11. Onladen rolrek,5 sets ((geschikt voor 12,14m paal)
12. Volgens de opzet van de werkplaats van de koper kunnen machines met verschillende werkrichtingen worden geleverd.
13. Voor de speciale vereisten van klanten, kan de machine speciaal ontworpen en vervaardigd om te voldoen aan verschillende polen over de hele wereld
14. Door middel van de op de machine kop geïnstalleerde camera wordt de lasnaad weergegeven op het scherm van het hoofdbedieningspaneel, waardoor de opsporing van de lasnaad eenvoudig en gemakkelijk,en het verminderen van de arbeidsintensiteit van de operator voor de monitoring van het laswerk.
15. Facultatieve posten:

15.1Facultatief: netwerkproductiesysteem

Functie 1: het kan productiegegevens verstrekken aan het productiemanagementpersoneel: vermogen op tijd, lastijd, niet-lastijd, productiehoeveelheid, enz.

Functie 2: tijdig updaten van de software om de beste en nieuwste software en ervaringsgegevens te verkrijgen, die klanten kunnen helpen bij het op afstand diagnoseren van storingen en het op afstand aanpassen van parameters.Het is handig voor klanten om snel de productie te hervatten

15.2

Systemen voor het laden en lossen van straatlantaarns: aan de linkerkant van de machine bevindt zich een opslagrek, die 10 tot 20 palen kan opslaan (het aantal varieert afhankelijk van de grootte van de palen).Na voltooiing van het laswerk, druk op de knop, en de straatlantaarn zal worden ontladen om te ontladen op de opslag rack die aan de rechterkant van de machine,het kan 20 palen opslaan (het aantal varieert afhankelijk van de grootte van de palen)

Optioneel:Systeem voor het laden en lossen van straatverlichtingspalen: aan de linkerkant van de machine bevindt zich een opslagrek, die 20 tot 30 palen kan opslaan (het aantal varieert afhankelijk van de grootte van de palen).Na voltooiing van het laswerk, druk op de knop, en de straatlantaarn zal worden ontladen om te ontladen op de opslag rack die aan de rechterkant van de machine,het kan 20 palen opslaan (het aantal varieert afhankelijk van de grootte van de palen)Van elke paal tot aan het lossen is geen overhoofdkraan nodig.

15.3Inductie om het bananeffect te minimaliseren dat wordt veroorzaakt door het lassen van het apparaat dat het bananeffect voor de lasmachine zal verminderen Hoogfrequente inductieverwarmingsmachine,met inbegrip van het lichaam van de verwarmingsmachine en de inductieverwarmingsspoel

15.4Inverter gebruikt elektrische kast met thermische isolatielaag en airconditioner met industriële elektrische kast (2 kasten)

15.5Onderdelen, volgens de lijst

De machine bestaat uit de volgende delen:

• Lang werkbord voor het verplaatsen van trolleybussen
• Hoofdgangraam
• Trolley aandrijfsysteem
• Onladen rolrek,5 sets ((geschikt voor 12,14m paal)
• Hydraulisch sluitonderdeel (inclusief sluitrollers, geschikt voor middelgrote palen)
• met een vermogen van niet meer dan 50 W
• Stroomterugwinningssysteem
• Hydraulisch systeem
• Controlesysteem
• Camera, systemen voor het bewaken van de lasnaad
• Klemrol, in overeenstemming met de eisen van de klant.

Met 1 set geschikt voor monopool hoge mast, 5G paal vorm.

met: 1 set geschikt voor normale straatlantaarns,minimum diameter 60 mm ((ronde palen en kegelvormige paal)

met: 1 set geschikt voor normale straatlantaarns, met een minimale diameter van 60 mm ((achthoekige paal)

Optioneel: Een set achterste klemtoestellen geschikt voor normale straatlantaarns (inclusief een klein gereedschap, geschikt voor palen met een zeer korte lengte, zoals 1 ~ 2 meter lange arm)
